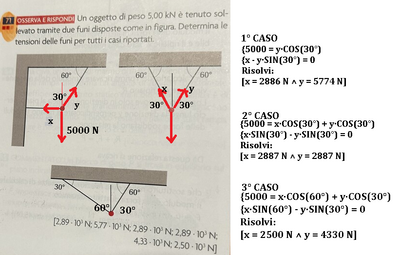

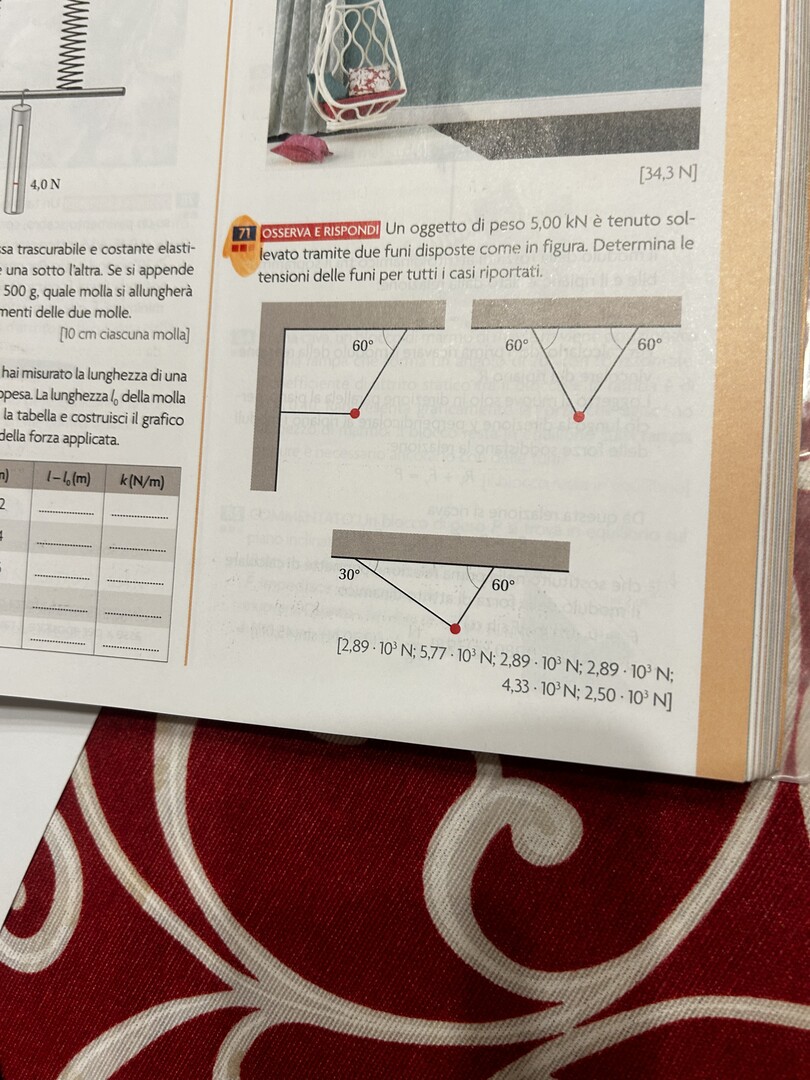

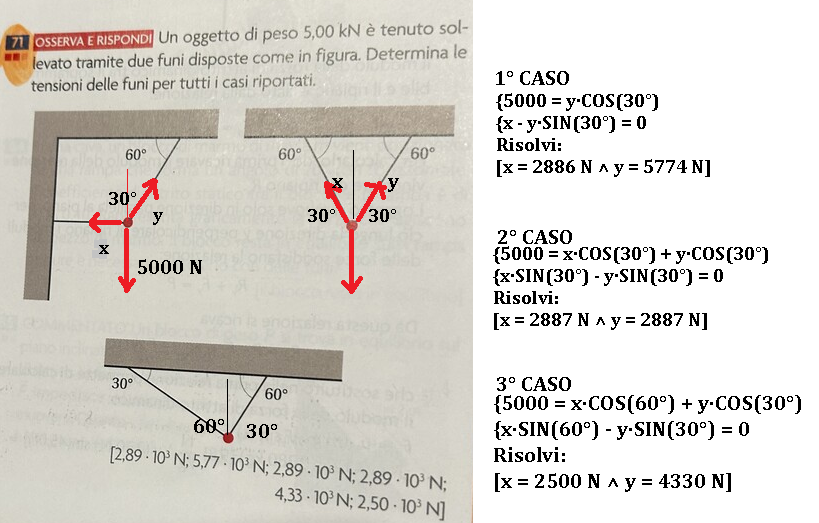

Un oggetto di peso 5,00 kN è tenuto sol
levato tramite due funi disposte come in figura. Determina le tensioni delle funi per tutti i casi riportati.
Un oggetto di peso 5,00 kN è tenuto sol
levato tramite due funi disposte come in figura. Determina le tensioni delle funi per tutti i casi riportati.
2
punti
Livello 0

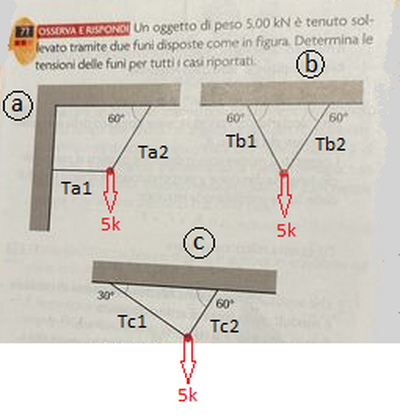

sistema a
Ta2y = 5 k
Ta2 = Ta2y/cos 30° = 5,774k
Ta2x = Ta2*sin 30° = 2,887k
Ta1= Ta1x = -Ta2x = -2,887k
sistema B
configurazione simmetrica
Tb1y = Tb2y = 5k / 2 = 2,50 k
Tb1 = Tb2 = 2,50k / cos 30° = 2,887k
Tb1x = Tb2x = 2,877k*sin 30° = 1,443k
sistema C
configurazione asimmetrica
Tc2*cos 60° = Tc1*cos 30°
Tc1 = Tc2cos60°/cos 30° = 0,577Tc2
Tc2y = Tc2*cos 30°
Tc1y = Tc1*sen 30° = Tc2*0,577*0,5 = 0,289Tc2
Tc2y+Tc1y = 1,155Tc2 = 5k
Tc2 = 5k / 1,155 = 4,33k
Tc1 = 0,577Tc2 = 2,50k
