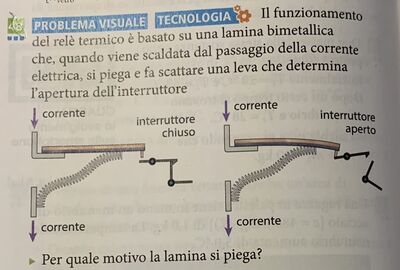

Il funzionamento del relè termico è basato su una lamina bimetallica che, quando viene scaldata dal passaggio della corrente elettrica, si piega e fa scattare una leva che determina l'apertura dell'interruttore
Per quale motivo la lamina si piega?

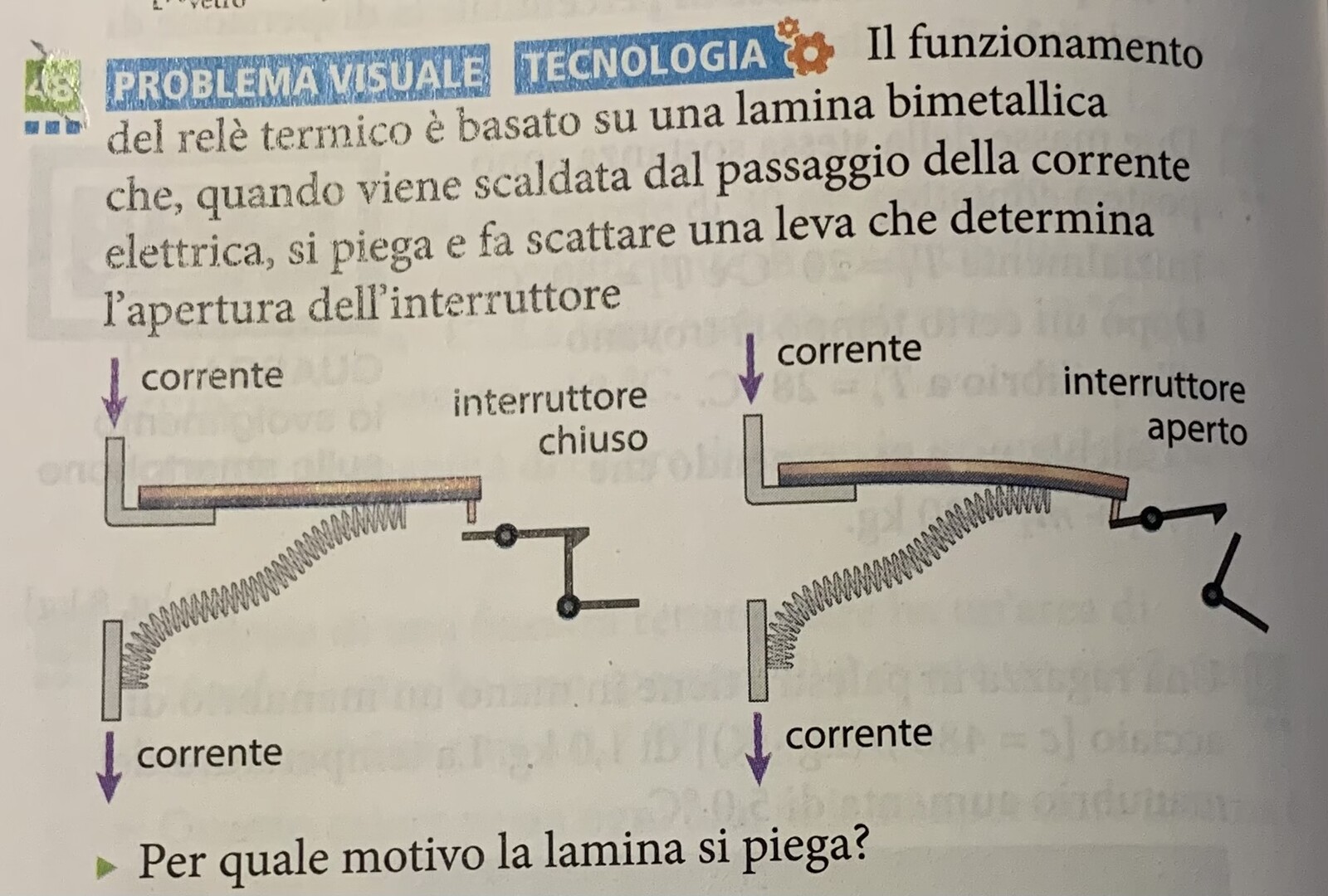

Il funzionamento del relè termico è basato su una lamina bimetallica che, quando viene scaldata dal passaggio della corrente elettrica, si piega e fa scattare una leva che determina l'apertura dell'interruttore
Per quale motivo la lamina si piega?
31
punti
Livello 0
O bella, sta scritto "lamina bimetallica"!
Sono due lamine di metalli diversi saldate per tutta la superficie di contatto.
Il metallo della lamina superiore ha un coefficiente di dilatazione lineare maggiore di quello della lamina inferiore.
A una data temperatura T di progetto le due hanno pari lunghezza: per T' < T si piega in su, per T' > T si piega in giù.
Nel caso proposto il passaggio di corrente scalda la bimetallica per effetto Joule; il piegamento in giù interrompe la corrente; la dissipazione riporta la lamina a temperatura ambiente raddrizzandola e la corrente si ripristina.
Il disegno mostra un oscillatore che genera un'onda quadra.
57798
punti
Genius I
Perché il calore rende più malleabile la lamina metallica che, sotto la pari sollecitazione della molla, si piega più a caldo che a freddo
