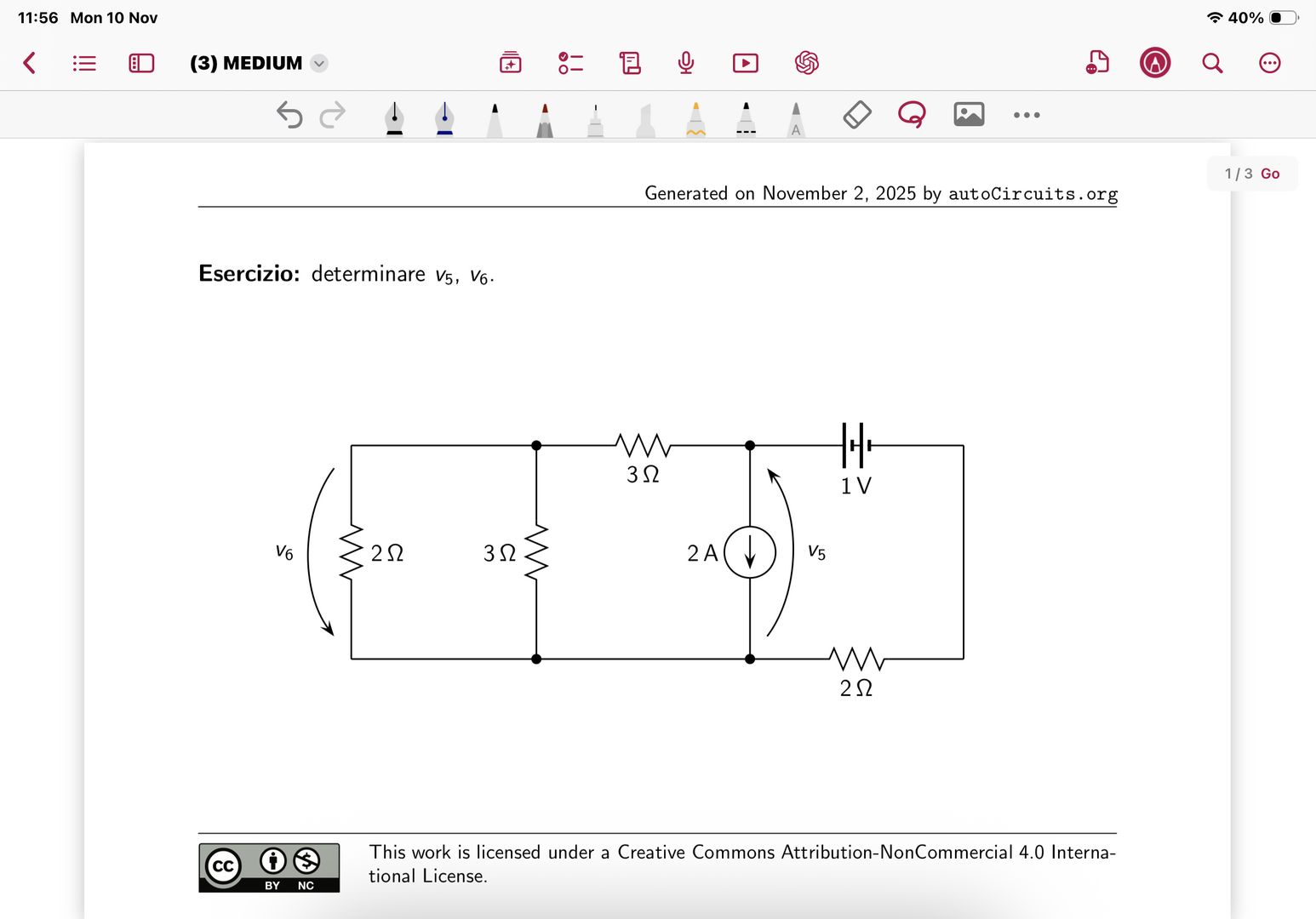

Determinare V(5), V(6).

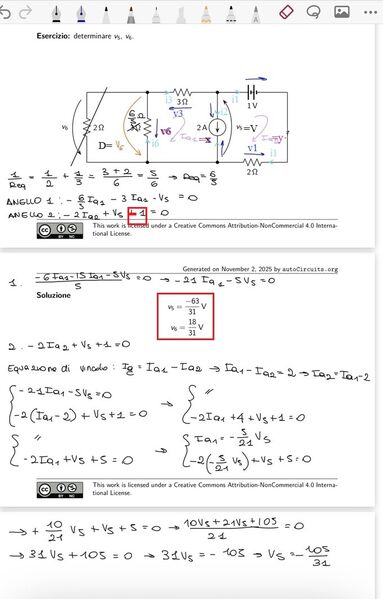

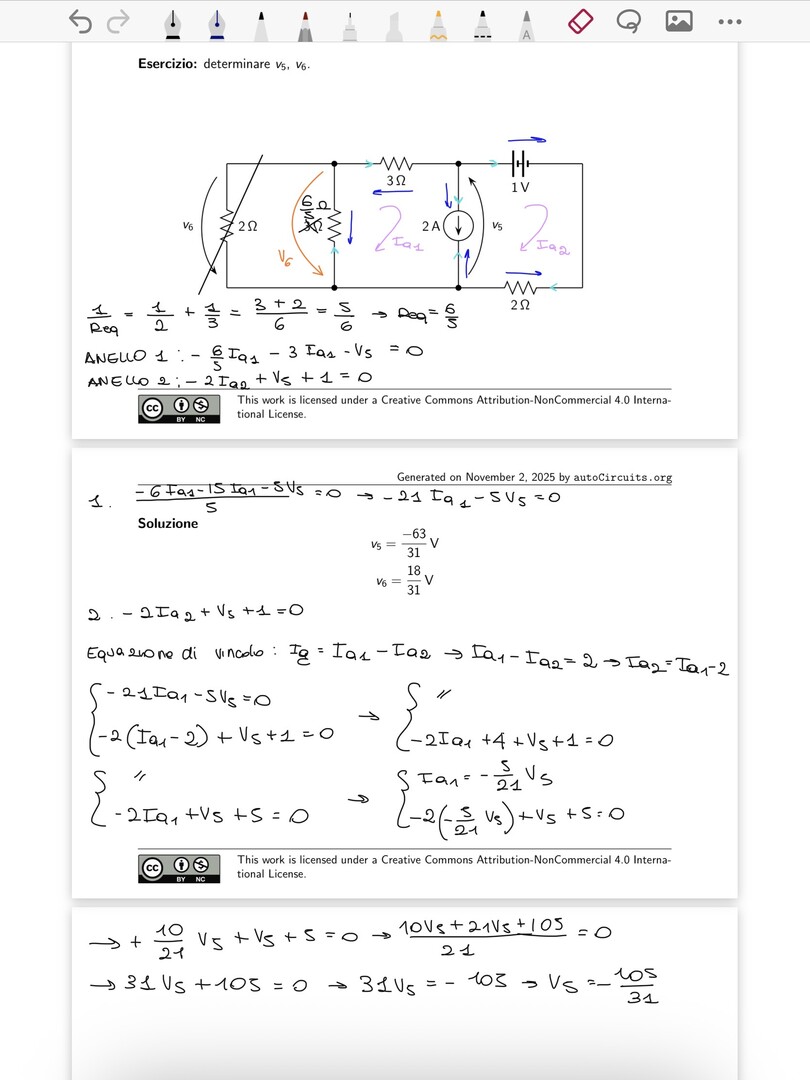

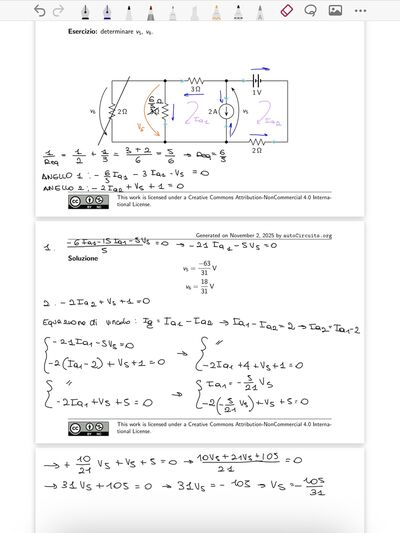

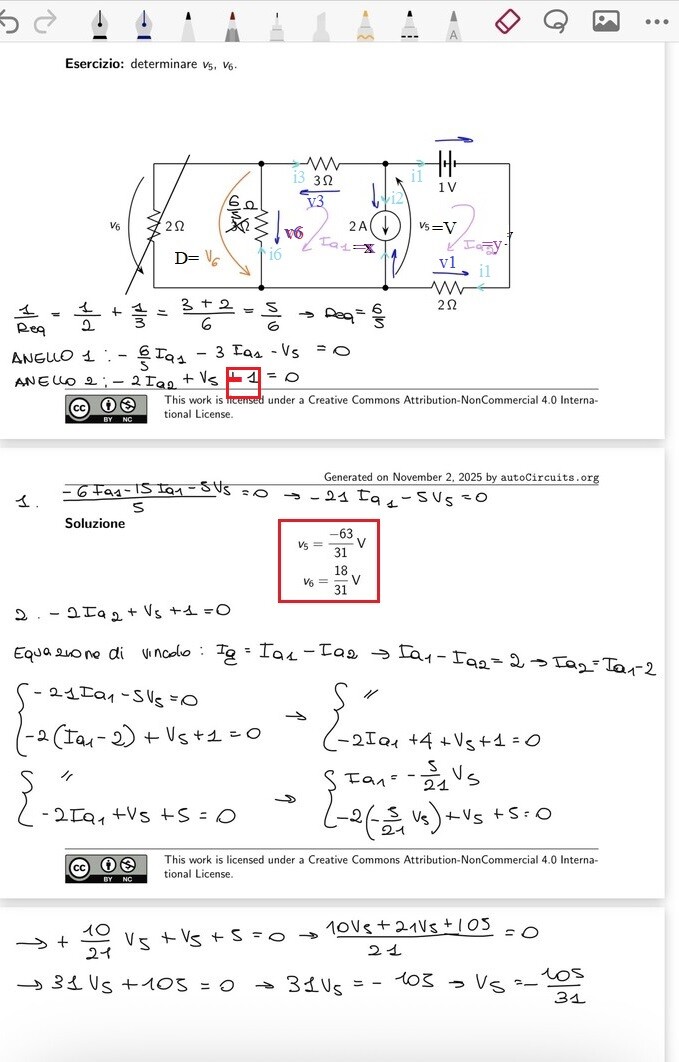

Ho provato con il metodo degli anelli ma V(5) non coincide. Cosa sbaglio nel procedimento?
Determinare V(5), V(6).
Ho provato con il metodo degli anelli ma V(5) non coincide. Cosa sbaglio nel procedimento?
59
punti
Livello 1
142413
punti
Genius III
7583
punti
Livello 5

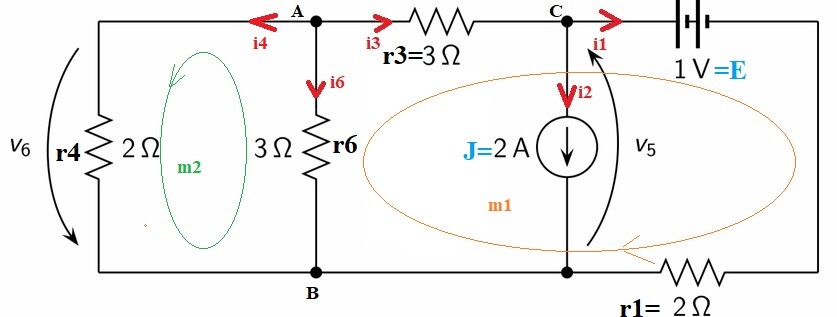

rab = 6/5 ohm
n= 3 indip. n-1 = 2
l = 4 maglie indip. l-n+1 = 2
nodoA
i3+i4+i6==0 ---> z+t+u=0
nodo C
i3 = i1+i2 ---> z = x + y ; y=J=2
m1
-E = r3*i3 +r1*i1 -r6*i6 ---> -1= 3z + 2x - 3u
m2
0 = r4*i4 - r6*i6 --> 0 = 2t - 3u

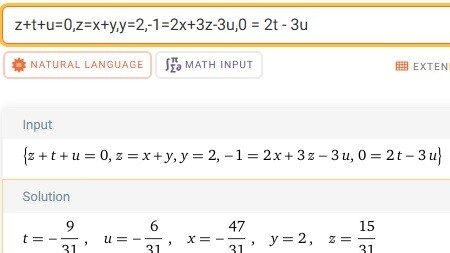

i4 = t = -9/31 A, i6 = u = -6/31 A,i1 = x = -47/31 A, i2 = y = 2, i3 = z = 15/31 A
V6 = -r6*i6 = +6/31*3 = 18/31 V = -r4*i4 = 18/31 V
V5 = E + r1*i1 = 1 - 2*47/31 = -63/31 V
