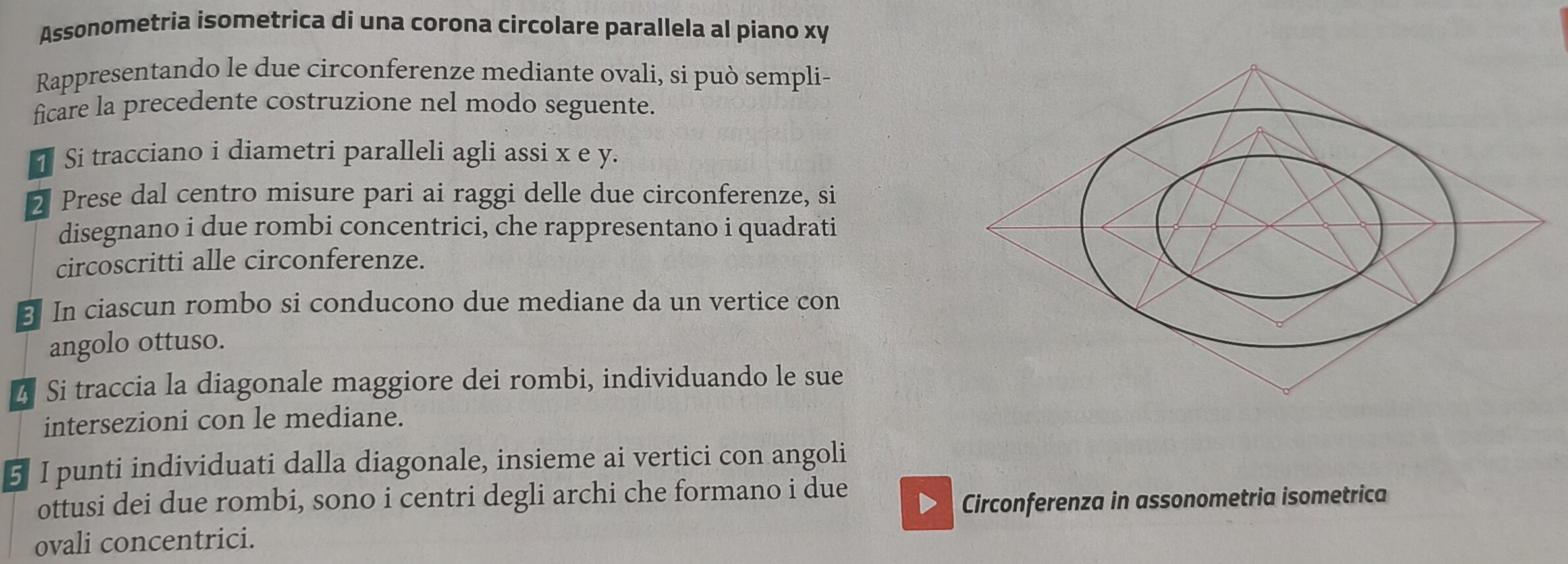

Buongiorno, ci sarebbe qualcuno che potrebbe svolgere la tavola allegata in foto? (con inserimento delle quote). Grazie per l'aiuto e la comprensione e buon proseguimento di giornata
Buongiorno, ci sarebbe qualcuno che potrebbe svolgere la tavola allegata in foto? (con inserimento delle quote). Grazie per l'aiuto e la comprensione e buon proseguimento di giornata
67
punti
Livello 1
Le misure sono a piacere
=========================================================

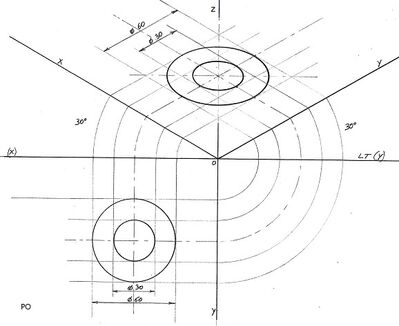

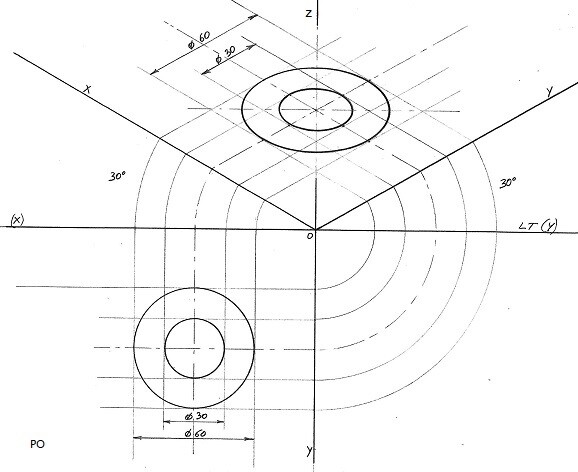

Assonometria isometrica a 30° della corona circolare con diametro esterno = 60 mm e diametro interno = 30 mm:
68250
punti
Genius I
@gramor Grazie mille e buon proseguimento di serata!
@fabri10 - Assonometria isometrica con ribaltamento dalla figura in pianta se vuoi puoi anche tracciare solo gli assi x e y a 30° (angolo tra gli assi = 120°), segnare le misure sugli assi poi tracciare tutte le linee di costruzione parallele ai due assi e che formeranno due rombi dove inscriverai la rappresentazione ellittica dei due cerchi poi, dove si incrociano gli assi cioè nell'origine della corona, tracci due ulteriori assi, orizzontale e verticale, passanti per l'origine, sempre della corona, a questo punto posizioni l'ellissografo o se non ce l'hai puoi disegnare a mano unendo i punti medi dei lati dei rombi. Confronta il disegno della foto e la parte in assonometria del mio disegno. Saluti.
@fabri10 - N.B.: Nell'assonometria isometrica, diversamente dalla cavaliera, i rapporti delle quote lungo gli assi sono:
x : y : z = 1 : 1 : 1
cioè le misure rimangono tali, senza riduzioni. Saluti.
@fabri10 - Grazie a te, buona serata.

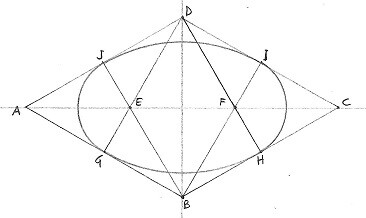

Aggiungo un esempio del metodo per la costruzione dell'ovale nell'assonometria isometrica a 30° con il compasso:
dal rombo circoscritto al cerchio maggiore, preso dall'assonometria formato dalle linee di costruzione, che chiamo ABCD, segni i punti medi dei lati G, H, I, J con il compasso puntato su B tracci l'arco JI poi puntando su D tracci l'arco GH; ora tracci i segmenti BJ, BI, DG e DH e così trovi gli incroci E e F, ora punti il compasso su E e tracci l'arco JG, punti su F e tracci l'arco IH ed ecco formato l'ovale che rappresenta il cerchio in assonometria; stesso metodo per disegnare l'ovale del cerchio minore.
