Buongiorno, ci sarebbe qualcuno in grado di svolgere questa tavola: assonometria cavaliera di un parallelepipedo 80 x 60 x 50 mm con inserimento delle quote. Grazie per l'aiuto e la comprensione e buona giornata
Buongiorno, ci sarebbe qualcuno in grado di svolgere questa tavola: assonometria cavaliera di un parallelepipedo 80 x 60 x 50 mm con inserimento delle quote. Grazie per l'aiuto e la comprensione e buona giornata
67
punti
Livello 1
Assonometria cavaliera di un parallelepipedo 80 x 60 x 50 mm con inserimento delle quote.
======================================================
68251
punti
Genius I

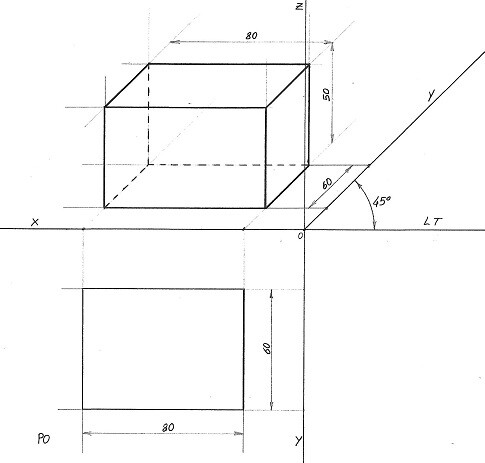

@fabri10 - Saluti a te. Non avendo specificato come applicare le quote le ho messe secondo regola normale cioè, lunghezza × larghezza × altezza (x×y×z); inoltre ho disegnato l'assonometria col metodo del ribaltamento sviluppando dalla pianta su piano fai sapere se lo volevi costruito su ambiente tridimensionale ossia tra i piani PV, PO e PL; il disegno risulterebbe sempre lo stesso ma con differenti linee di costruzione. Buona serata.
@gramor Grazie mille! Le auguro una buona serata!
@fabri10 - N.B.: Nell'assonometria cavaliera il rapporto tra le misure lungo gli assi è:
x : y : z = 1 : 1/2 : 1
cioè nell'asse x e z si applicano come in realtà mentre per l'asse y vanno dimezzate, ovviamente resta inteso che la quotatura è quella reale in tutti gli assi; per fare questo segni le misure reali sull'asse x e le misure dimezzate sull'asse y compresa la distanza dai piani che ho messo di 30 mm e quindi di 15 mm nell'asse y poi tracci le linee di costruzione parallele all'asse x e all'asse y e da dove hai gli incroci tiri le linee parallele all'asse z per le altezze; fai attenzione a rimarcare i profili reali e tratteggiare quelli nascosti. Saluti.
@fabri10 - Grazie a te.
