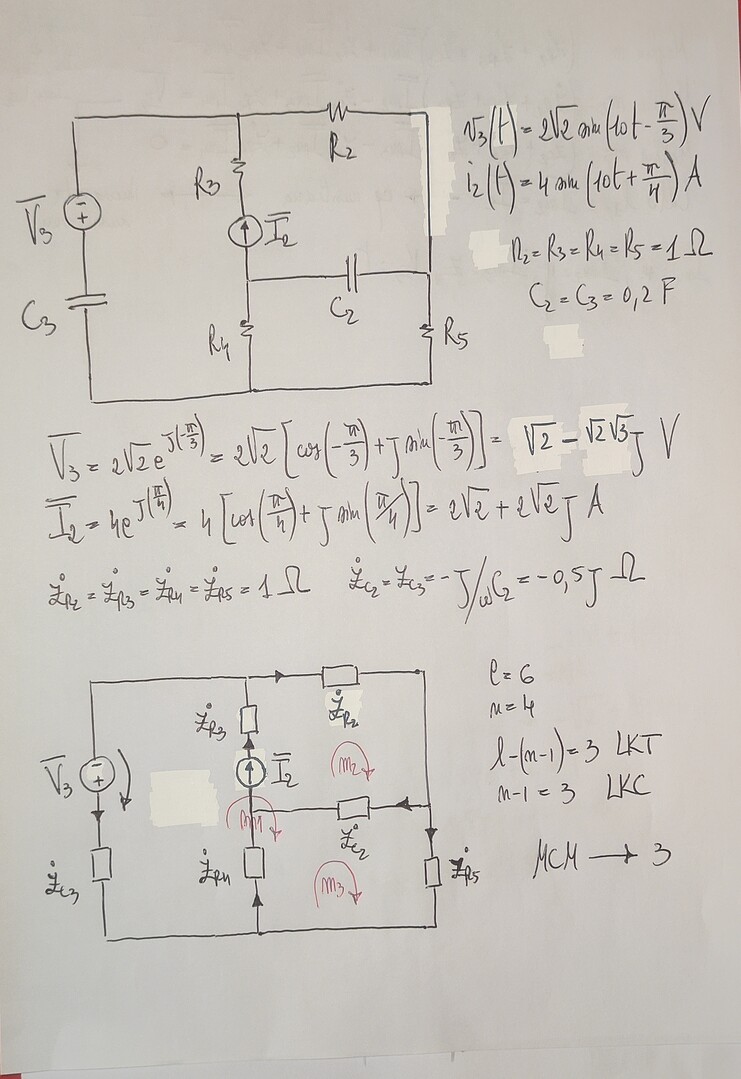

Buonasera, ho quest'altro esercizio da risolvere sempre sul MCM, il mio risultato si discosta leggermente da quello trovato, allego procedimento:

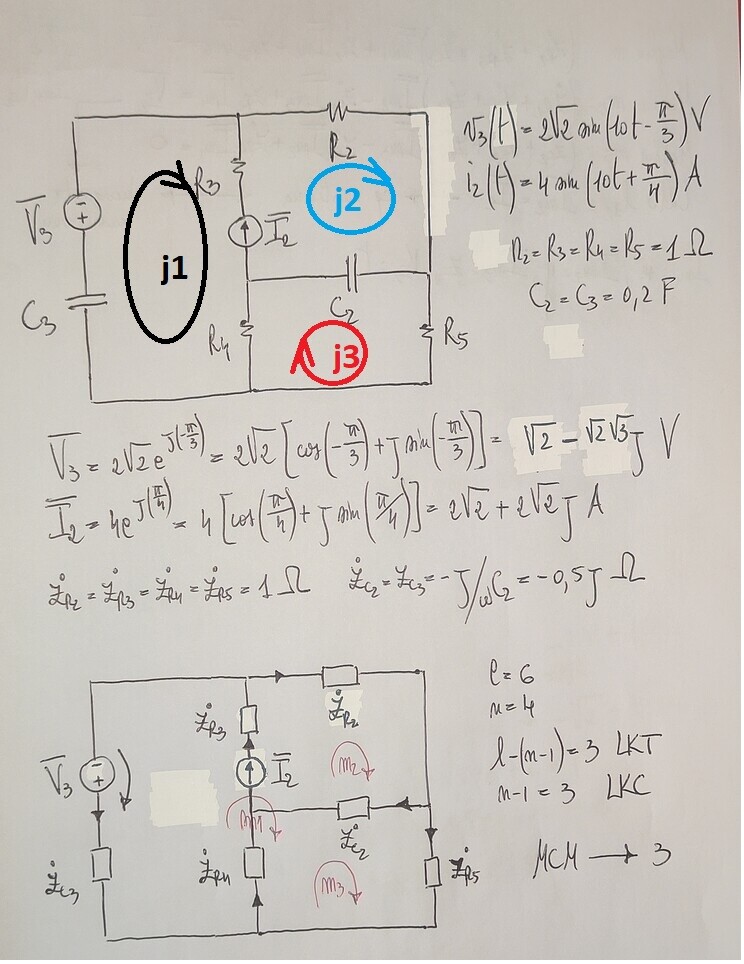

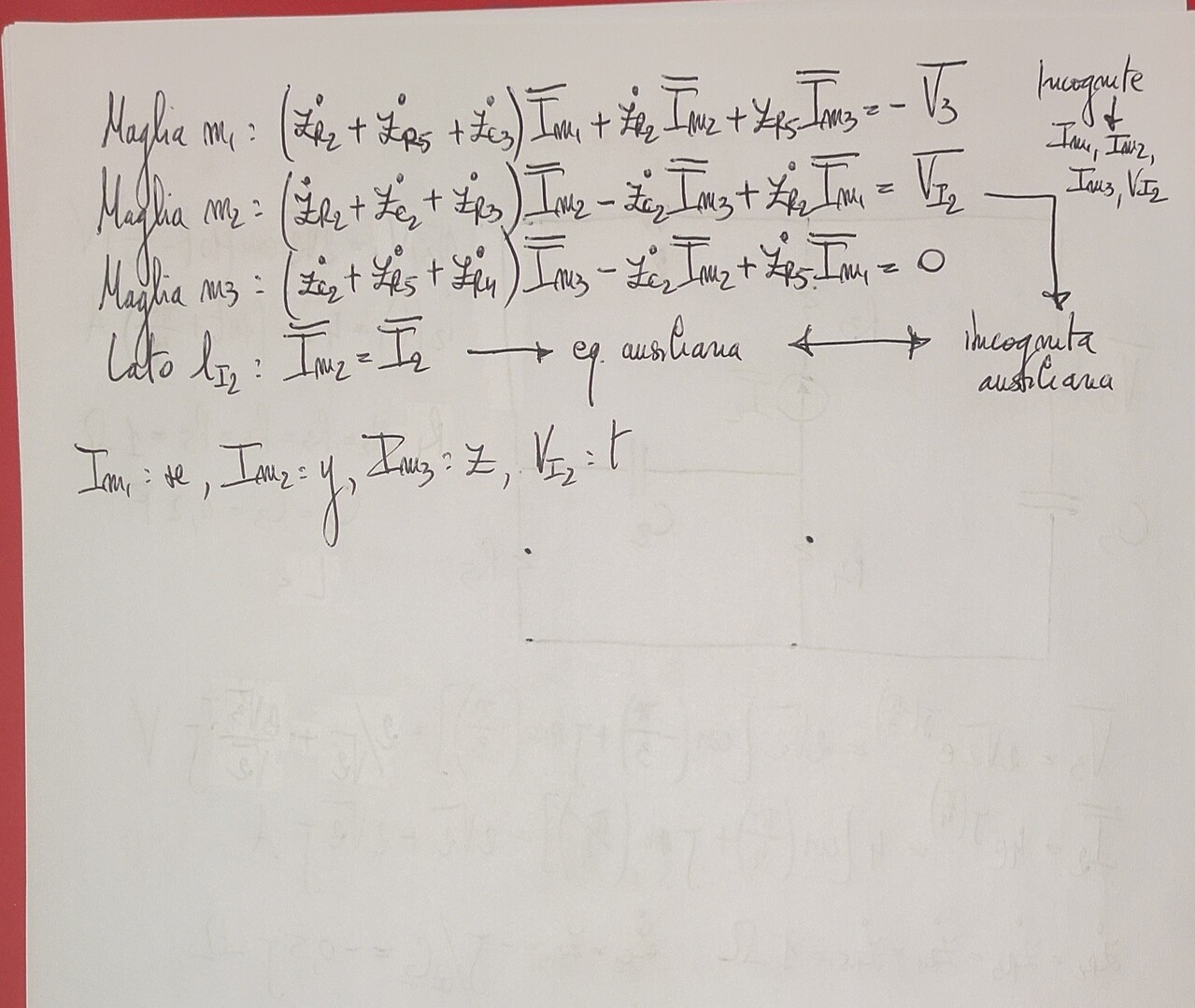

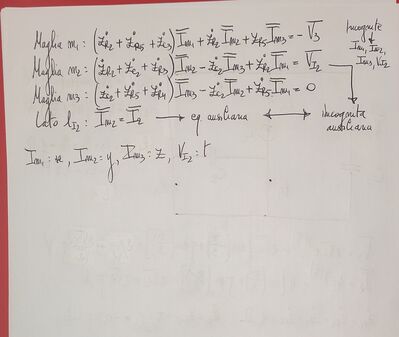

Ho scelto il seno e i valori max come riferimento per i fasori, inoltre come maglia m1 ho scelto quella esterna.
Io ho ottenuto un risultato pari a 13.01 W+5.39 VAr.
[RISULTATO 12.31 W + 4.05 VAr]
122
punti
Livello 1
Io ho ottenuto un risultato pari a 13.01 W+5.39 VAr.
[RISULTATO 12.31 W + 4.05 VAr]
---------------------------------
...per cosa?
@nik scusami pensavo di averlo scritto, mi sa non ha salvato bene, comunque la potenza complessa generata dai generatori di tensione e corrente

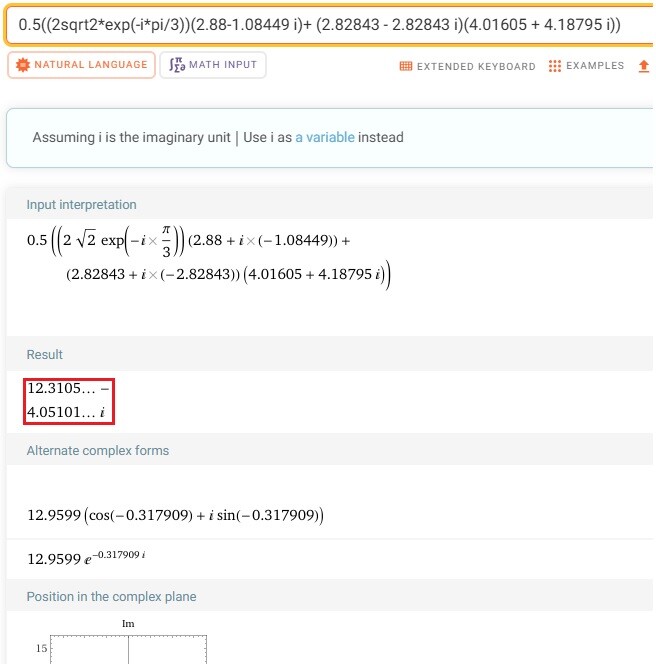

devi controllare i tuoi risultati che a me seguendo il tuo secondo foglio riesce!!!

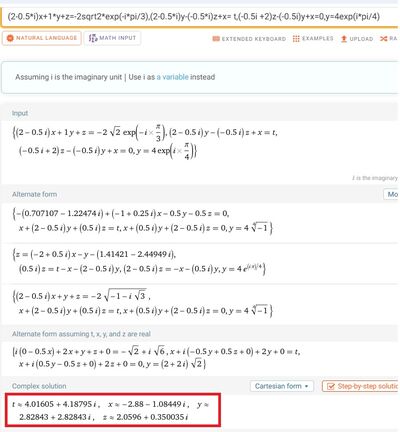

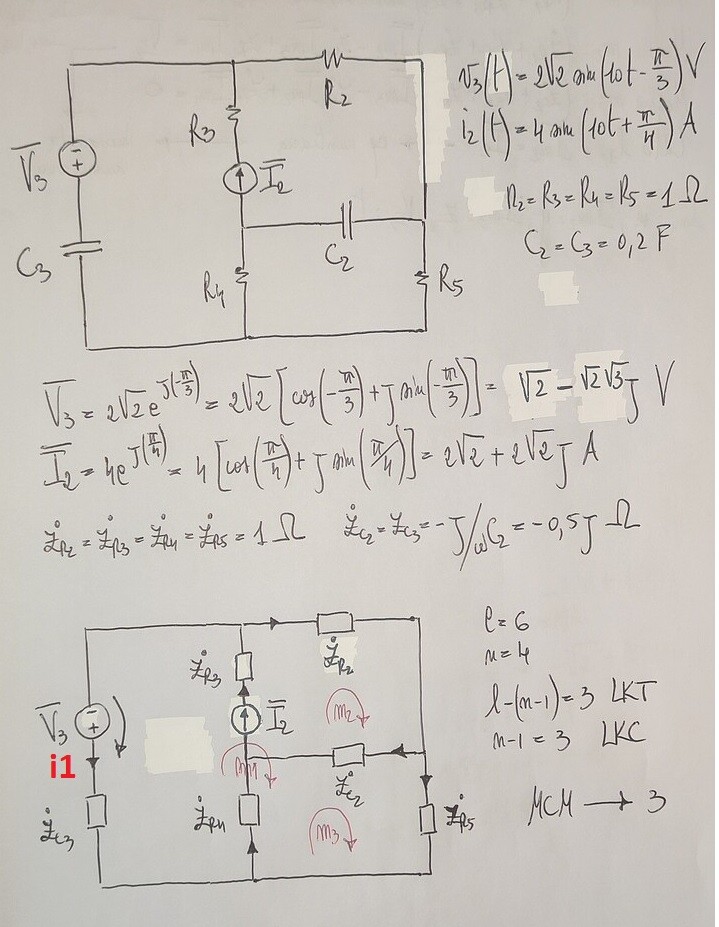

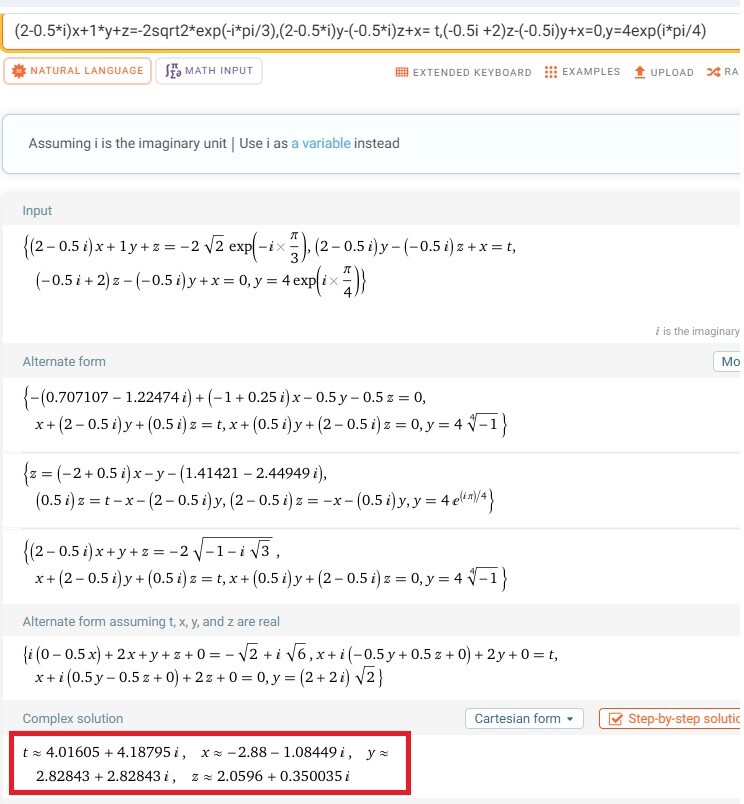

t≈4.01605 + 4.18795 i, -i1=x≈-2.88 - 1.08449 i, y≈2.82843 + 2.82843 i, z≈2.0596 + 0.350035 i
======================================================
================================================
j1=x ; j2=y ; j3=z
-v3 -Vj2 = (2-0.5*i)x-y-z=-2sqrt2*exp(-i*pi/3)-t
vj2 = (2-0.5*i)y +0.5i*z-x = t
0 = (2-0.5*i)z +0.5*i*y-x

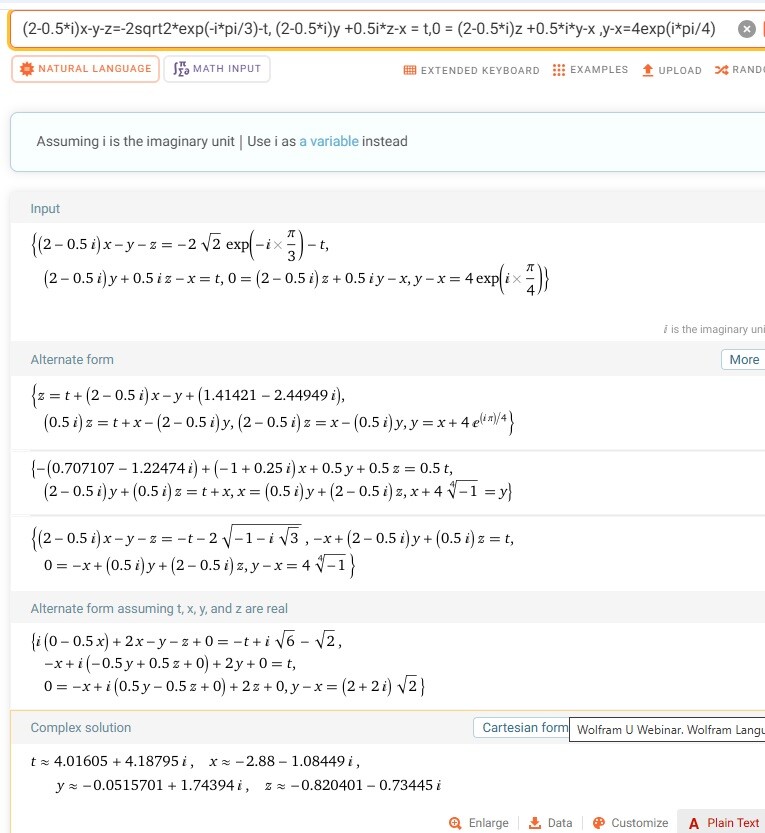

(2-0.5*i)x-y-z=-2sqrt2*exp(-i*pi/3)-t, (2-0.5*i)y +0.5i*z-x = t,0 = (2-0.5*i)z +0.5*i*y-x ,y-x=4exp(i*pi/4)
t≈4.01605 + 4.18795 i, x≈-2.88 - 1.08449 i, y≈-0.0515701 + 1.74394 i, z≈-0.820401 - 0.73445 i
y-x = -0.0515701 + 1.74394 i -(-2.88 - 1.08449 i) = i2 --> ok!
7583
punti
Livello 5
@nik ho trovato l'errore che facevo rifacendo i calcoli, grazie per l'aiuto
