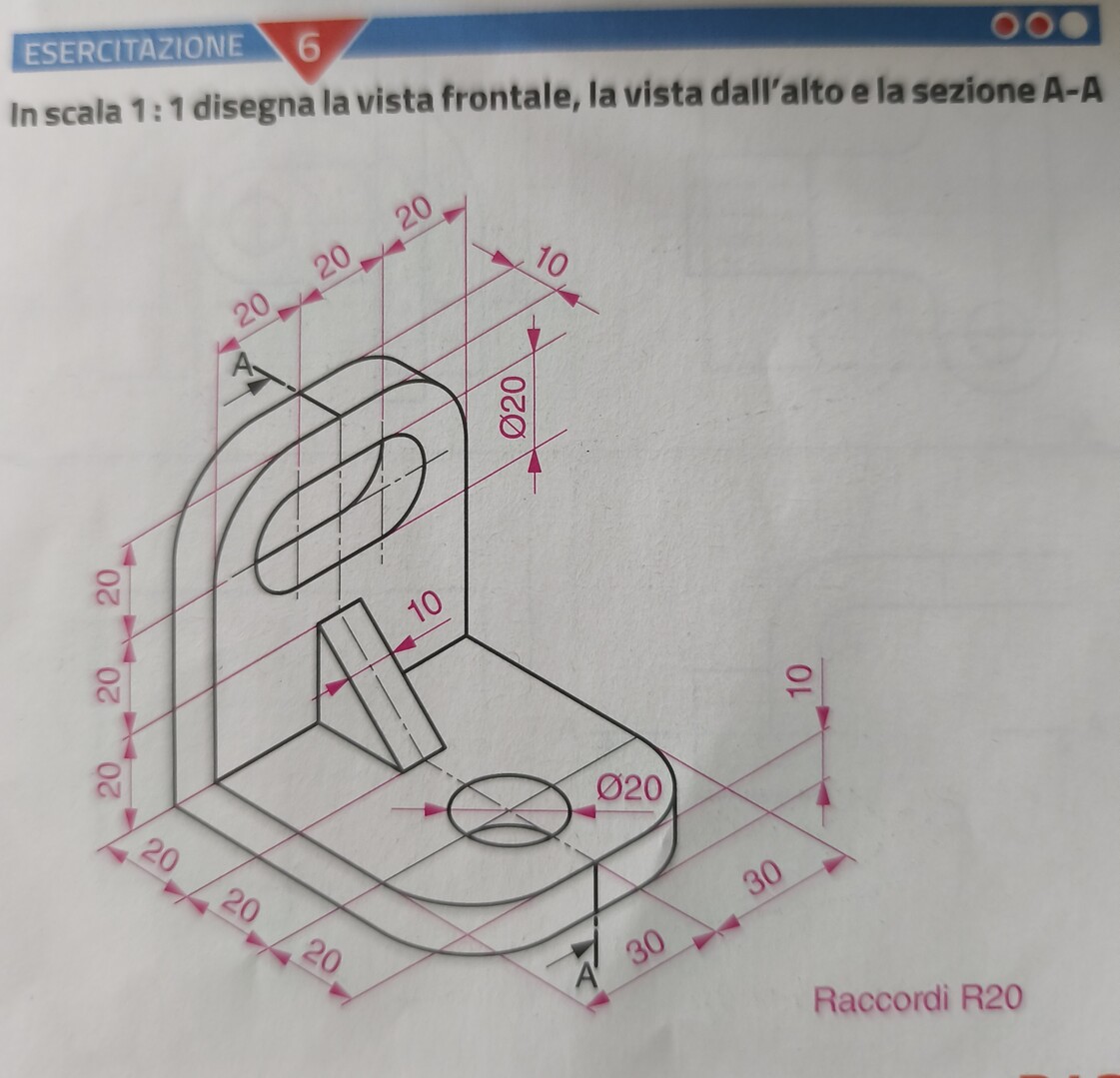

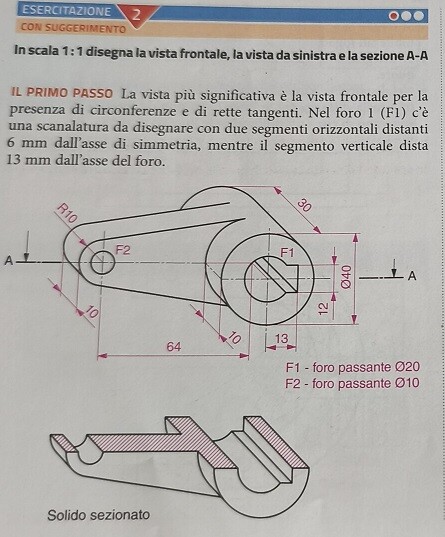

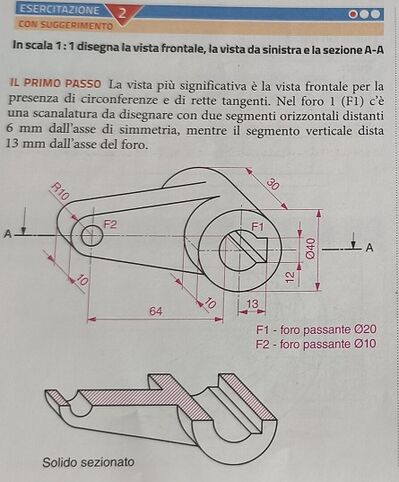

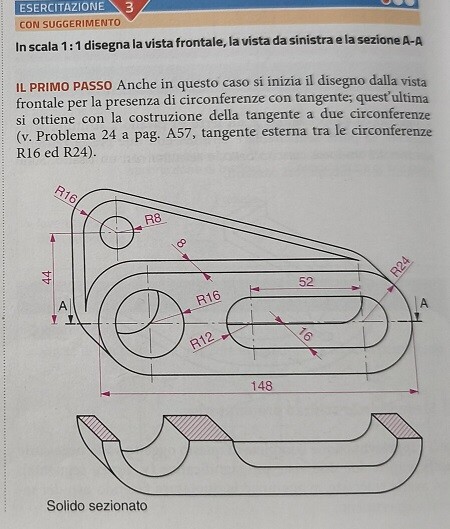

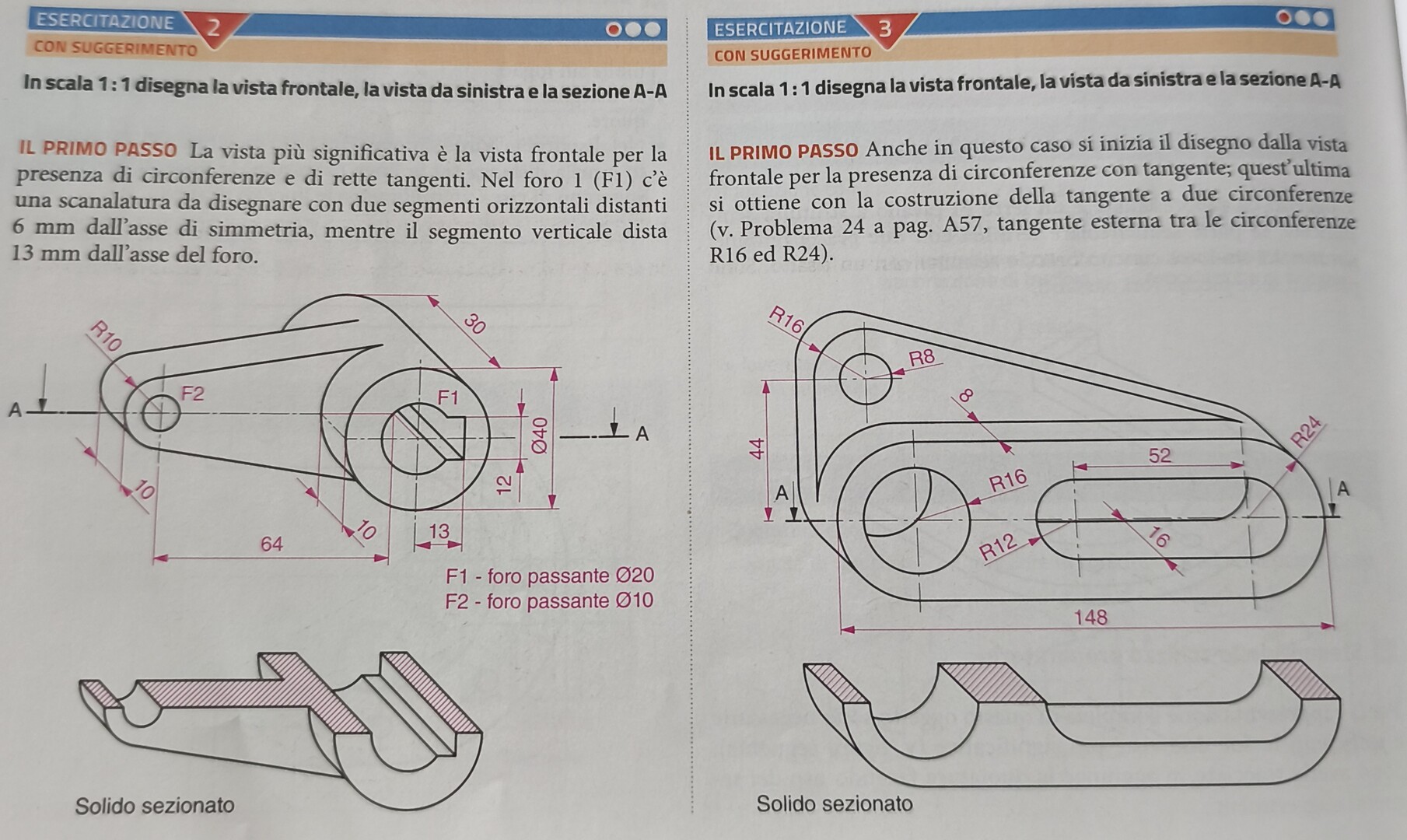

Buonasera, qualcuno potrebbe aiutarmi nello svolgimento delle tre tavole presenti nelle foto? (nelle tavole ci deve essere anche l'inserimento delle quote) Grazie e buona serata a tutti
Buonasera, qualcuno potrebbe aiutarmi nello svolgimento delle tre tavole presenti nelle foto? (nelle tavole ci deve essere anche l'inserimento delle quote) Grazie e buona serata a tutti
67
punti
Livello 1
@fabri10 - Intanto ti invio le proiezioni ortogonali, le sezioni di seguito.
Ok, grazie mille
@fabri10 - Grazie a te, buona serata.
===================================================

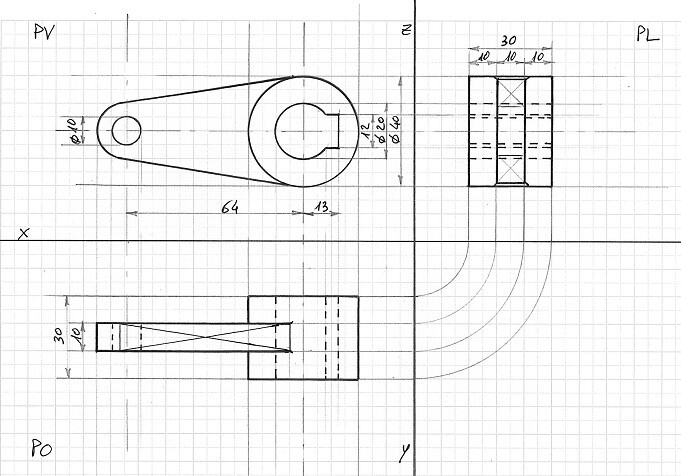

Proiezioni ortogonali part. n° 2 su piani: PV, PO e PL.
68261
punti
Genius I
@fabri10 - Sistema Europeo. Proiezioni ortogonali sui piani: PV= piano verticale con vista frontale; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro.
@gramor grazie mille

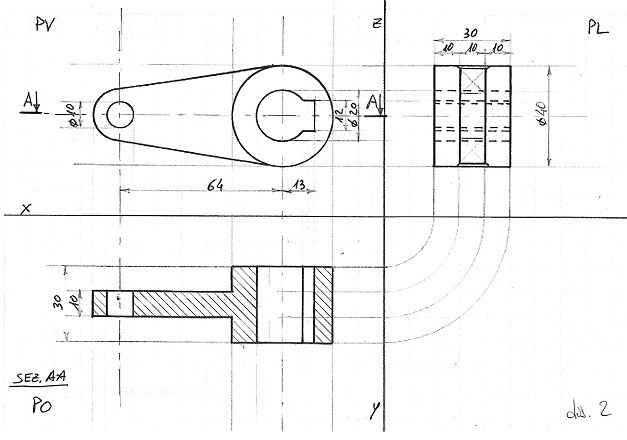

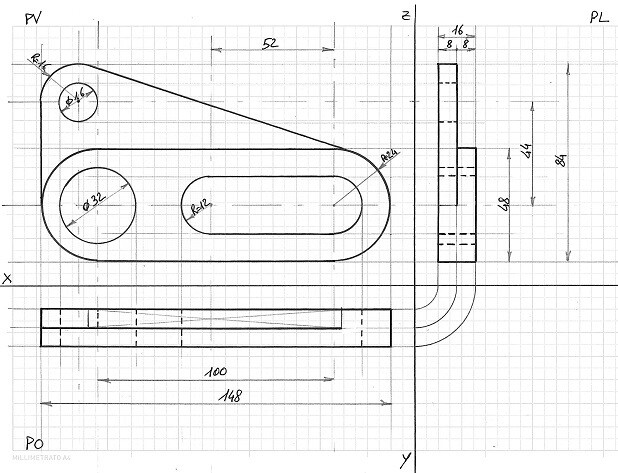

@fabri10 - Proiezioni ortogonali del part. n° 2 con la sezione A-A ribaltata sul PO:
@gramor grazie di cuore
===================================================

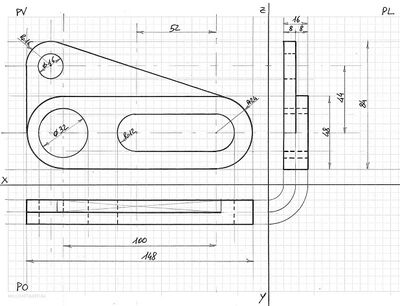

Proiezioni ortogonali del part. n°3:
68261
punti
Genius I
@fabri10 - Proiezioni e viste, come precedente.
@gramor grazie tante
@fabri10 - Grazie a te.

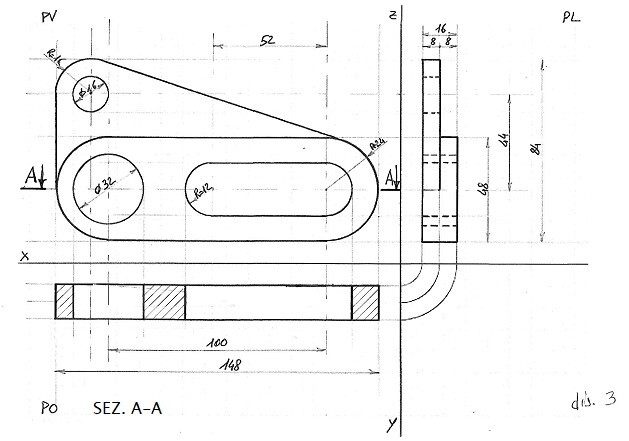

@fabri10 - Proiezioni ortogonali del part. n° 3 con la sezione A-A ribaltata sul PO:
============================================

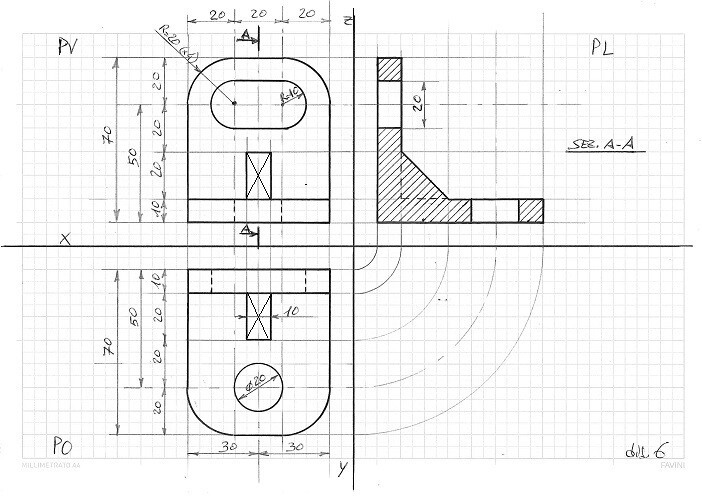

Proiezioni ortogonali part. n° 6:
68261
punti
Genius I
@gramor grazie infinite
@fabri10 - Proiezioni e viste, come precedenti; questi disegni li avevo fatti tempo fa per altri e li avevo salvati in una chiavetta, in questo avevo già anche la sezione A-A al posto della vista di lato su PV dimmi se ti va bene così o ti serve anche la vista reale. Saluti.
@gramor Va benissimo così. La ringrazio ancora e le auguro una buona serata
@fabri10 - Ah bene! Eventualmente la vista di lato la puoi ricavare benissimo anche da te. Ti faccio solo le altre sezioni del 2 e del 3. Di nuovo saluti.
