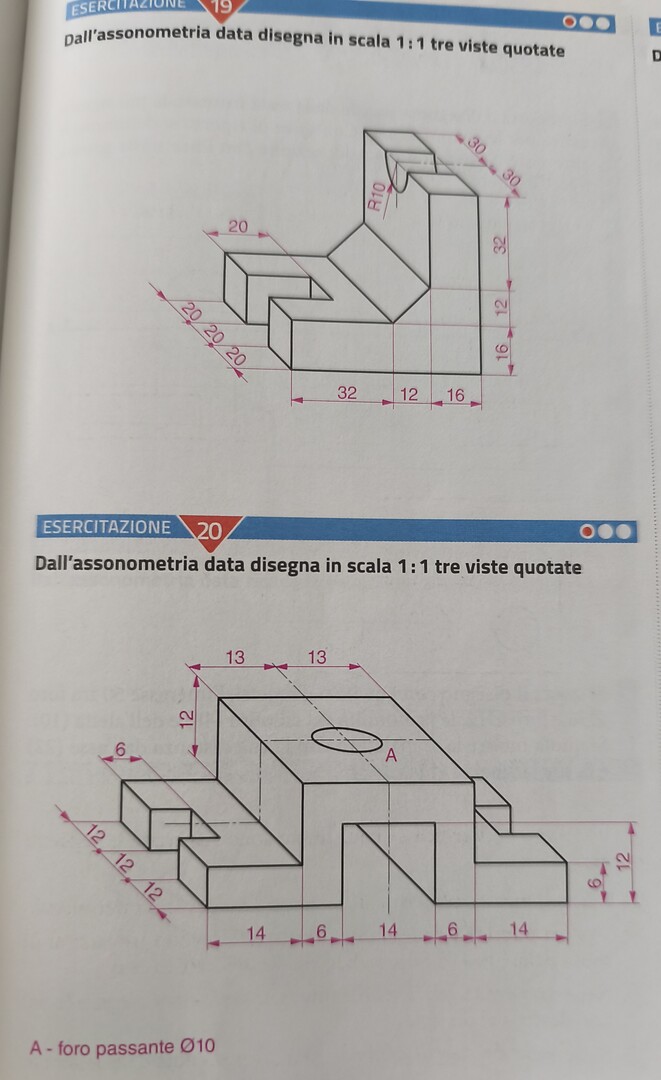

Buonasera, c'è qualcuno che potrebbe aiutarmi per queste due tavole? Grazie e buona serata
Buonasera, c'è qualcuno che potrebbe aiutarmi per queste due tavole? Grazie e buona serata
67
punti
Livello 1
===========================================

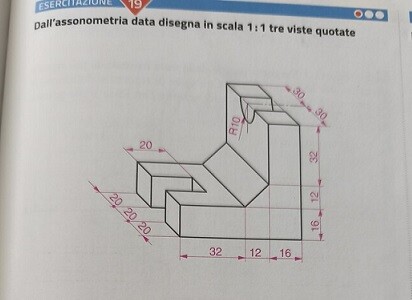

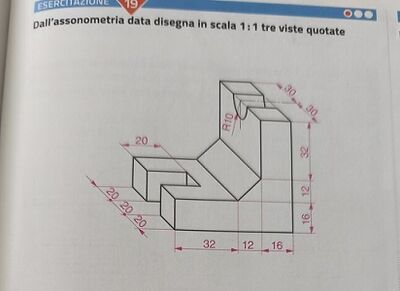

Proiezioni ortogonali del particolare n° 19 sui piani; PV, PO e PL:
68268
punti
Genius I

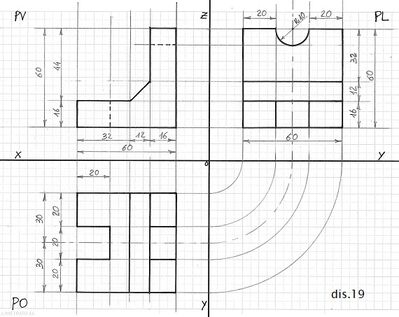

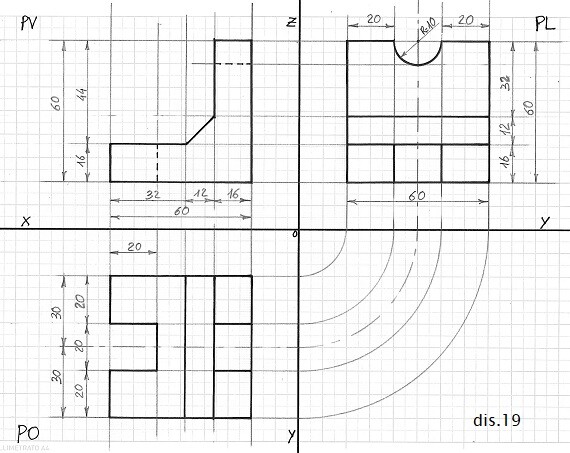

@fabri10 - Proiezioni ortogonali su: PV= piano verticale con vista di fronte o prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Saluti.
@gramor grazie mille e buona serata
@fabri10 - Grazie a te, ora sto facendo l'altro disegno, buona serata.
==============================================

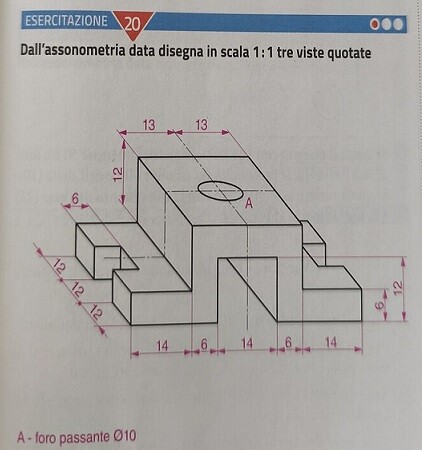

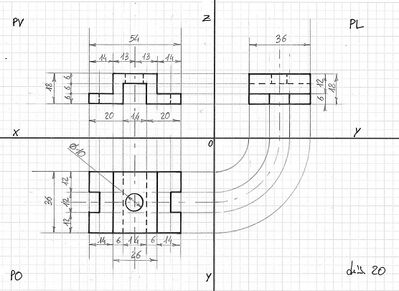

Proiezioni ortogonali del particolare n°20 sui piani: PV,. PO e PL:
68268
punti
Genius I

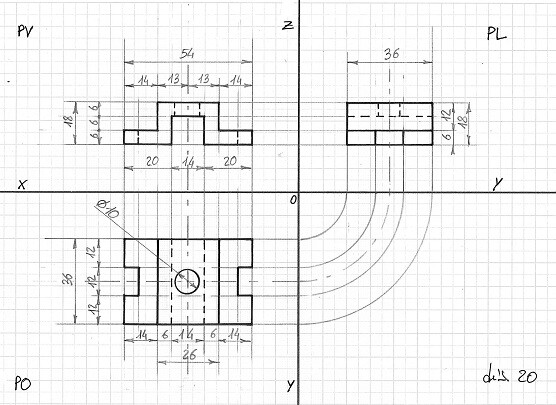

@fabri10 - Proiezioni ortogonali su: PV= piano verticale con vista di fronte o prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Saluti.
@gramor La ringrazio ancora.Buona serata!
@fabri10 - Altrettanto a te, grazie mille.
@fabri10 - Nei disegni ti ho lasciato le linee di costruzione per vedere il procedimento, vedi tu se toglierle o meno anche secondo cosa chiede l'insegnante.
