Buon pomeriggio ci sarebbe qualcuno che può aiutarmi per queste due tavole:
Assonometria isometrica di un quadrato parallelo al piano xz (misure a piacere con inserimento quote)
Assonometria isometrica di un ottagono regolare parallelo al piano xz (misure a piacere con inserimento quote)
Grazie per l'aiuto e buon proseguimento di giornata
67
punti
Livello 1
Assonometria isometrica di un quadrato parallelo al piano xz (misure a piacere con inserimento quote)
================================================

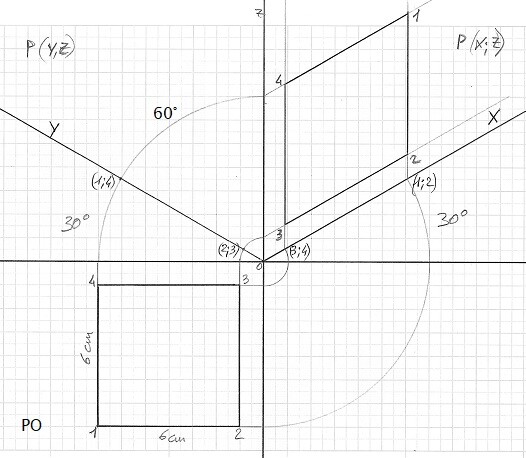

Assonometria isometrica a 30° di un quadrato di lato 6 cm:
68256
punti
Genius I
@fabri10 - Buongiorno a te, intanto ti invio questo quadrato al volo, purtroppo devo uscire, ma almeno ci puoi lavorare, tieni conto che questo è un metodo non so come vi ha spiegato l'insegnante, spero ti vada bene quando torno ti invio anche l'altro metodo e l'assonometria dell'ottagono. Saluti.
@fabri10 - Magari nel frattempo fai sapere se ti va bene o se ti serve con gli assi y e x rivolti a 30° verso il basso che sarebbe l'altro metodo. Saluti.
@gramor va benissimo. Grazie mille e buona serata
Assonometria isometrica di un ottagono regolare parallelo al piano xz (misure a piacere con inserimento quote).
=============================================

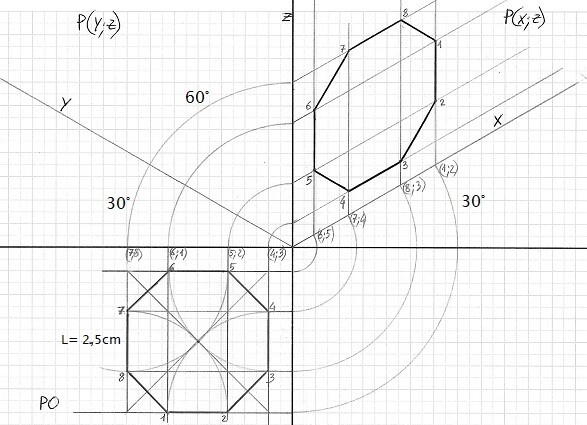

Assonometria isometrica a 30° di un ottagono di lato ~2,5 cm:
68256
punti
Genius I
@fabri10 - Allora, se dici che va bene così, stesso metodo anche per l'ottagono, non sto a farti l'altro; una cosa però nei due disegni ti ho tracciato anche l'asse y come si fa per l'isometrica ma l'insegnante, visto che chiede di proiettare sul P(x;z) potrebbe anche avervi detto o fatto un esempio senza quell'asse per cui con il compasso dalla parte sinistra vai dalla linea orizzontale (LT) direttamente all'asse verticale z; quindi anche per i gradi che ho indicato 30° e 60° scrivi solo 90°. Per eventuali dubbi fai sapere. Buona serata a te.
@Gregorius - Impressionante, proprio un Eros distopico, io come Eros bendato l'avevo visto solo nell'Allegoria della Primavera di Botticelli ed è un puttino alato, qui invece questo scultore non ha scherzato, che dimensioni ha? Sembra un affare di 2 m per 3 m. Buon fine settimana anche a te. Graziano.
@gramor Grazie mille! Le auguro una buona serata!
