Tavola

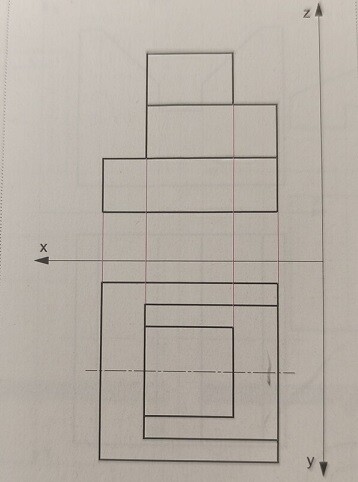

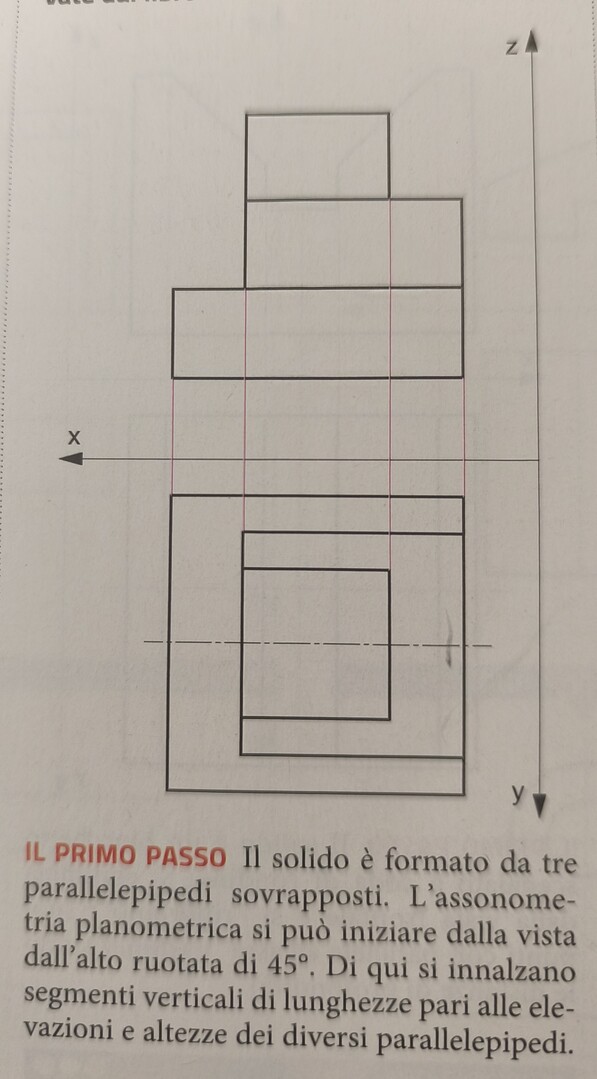

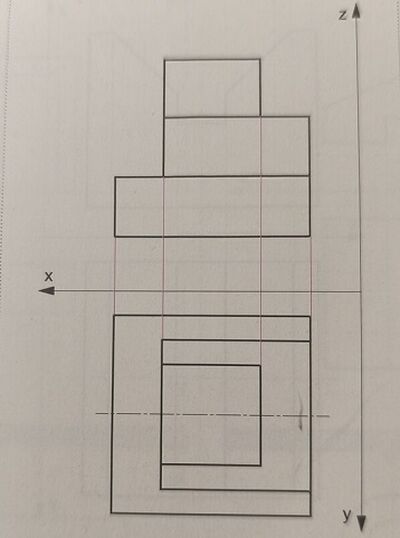

Con inserimento di quotature e le misure si possono inventare

@fabri10 ....gramor : chi altro?

@remanzini_rinaldo - Tanti, haccene più di millanta!.

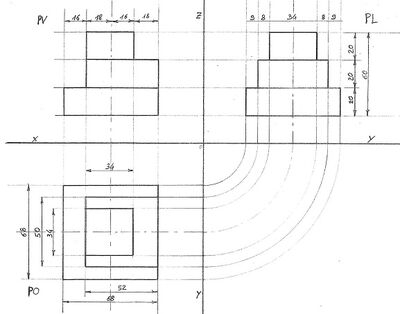

@fabri10 - Proiezioni ortogonali del gruppo di parallelepipedi sui piani: PV= piano verticale con vista frontale; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Saluti.

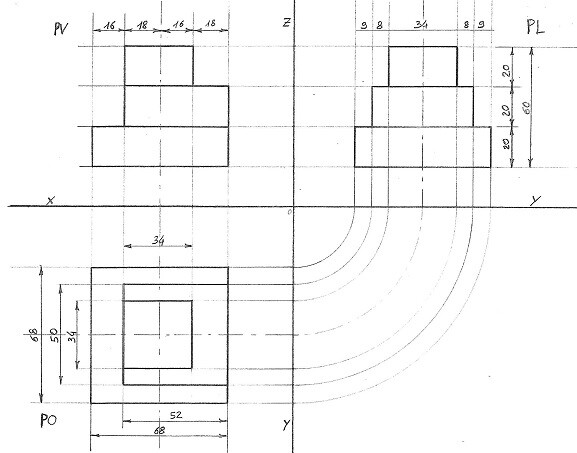

@fabri10 - Ho aggiunto le quote nelle proiezioni, mi era sfuggito, ho stampato il disegno e ho rilevato le misure da lì quindi, anche se non corrispondenti alle tue, sono comunque in proporzione e così puoi modificarle in scala come vuoi secondo il formato della tavola che devi fare. Saluti.

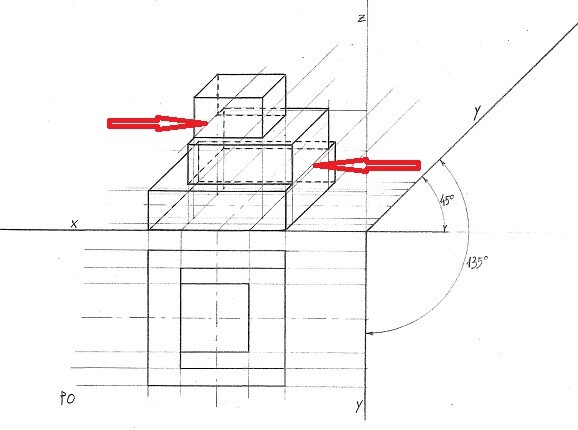

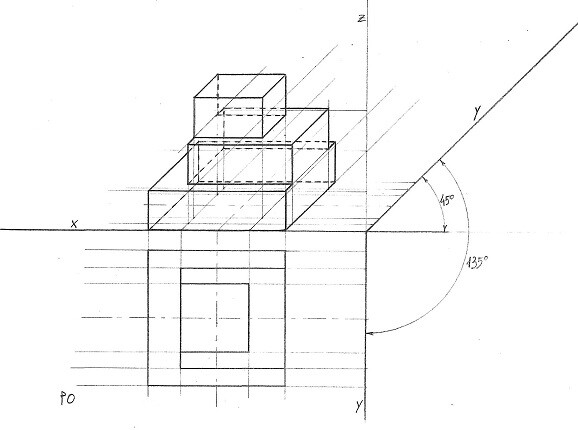

@fabri10 - Ti ho disegnato l'assonometria cavaliera col metodo del ribaltamento partendo dalla pianta sul PO, ho lasciato tutte le linee di costruzione per vedere il procedimento ma tu le puoi togliere per "pulire" il tutto. Tieni presente le proporzioni delle quote lungo gli assi che nella cavaliera sono: x=1 : y=1/2 : z=1 (lungo l'asse y si dimezzano). Saluti.

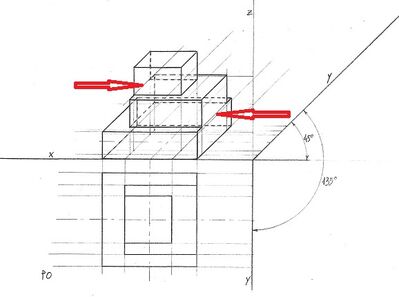

@fabri10 - N.B.: Nella domanda si parla di parallelepipedi sovrapposti ma anche di solido, quindi io l'ho considerato come solido intero, allora le linee indicate con le frecce rosse essendo solo di costruzione le puoi cancellare ma se invece si dovevano intendere come 3 solidi separati allora la linea indicata con la freccia rossa a sinistra va tratteggiata come vista nascosta e quella indicata con la freccia a destra va rimarcata come spigolo reale infatti i parallelepipedi, in questo caso, sono solo appoggiati.

@gramor Grazie mille! Tutto perfetto e buona serata!

@fabri10 - - Grazie a te per l'apprezzamento, buona serata.
