Tavola

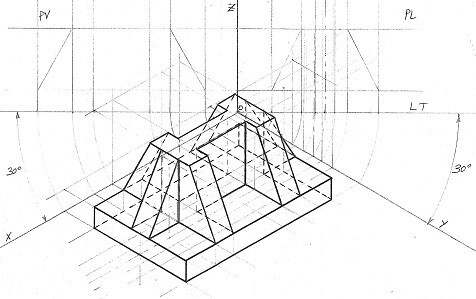

@fabri10 - Intanto ti invio quest'assonometria, l'avevo già fatta e salvata tempo fa per altri, poi ti invierò quella quotata. Saluti.

@gramor Grazie mille per l'aiuto e buona giornata!

@gramor 👍 👍 👍

@gramor 👍👌👍

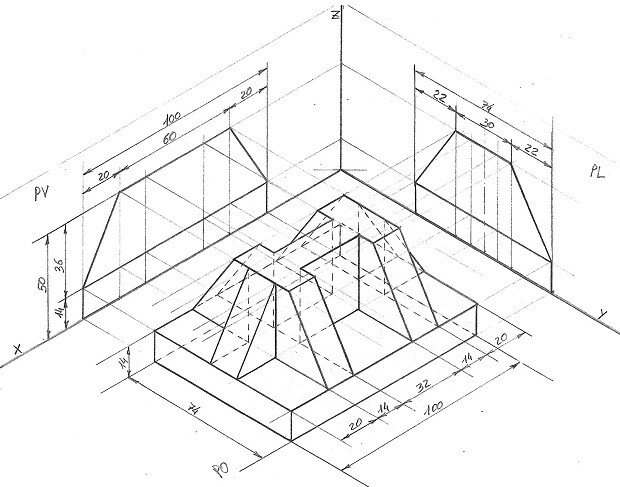

@fabri10 - Assonometria isometrica a 30° quotata e costruita con metodo senza ribaltamento ossia all'interno dei piani. Il particolare è poggiato sul PO e ricavato dalle proiezioni dei profili sui piani PV e PL, distanziato da essi di 40 mm e da cui si dipartono tutte le linee di costruzione.

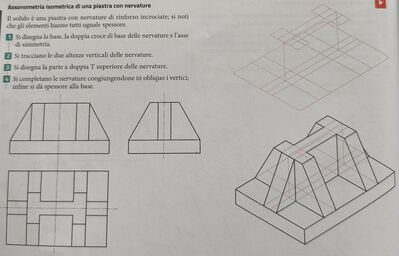

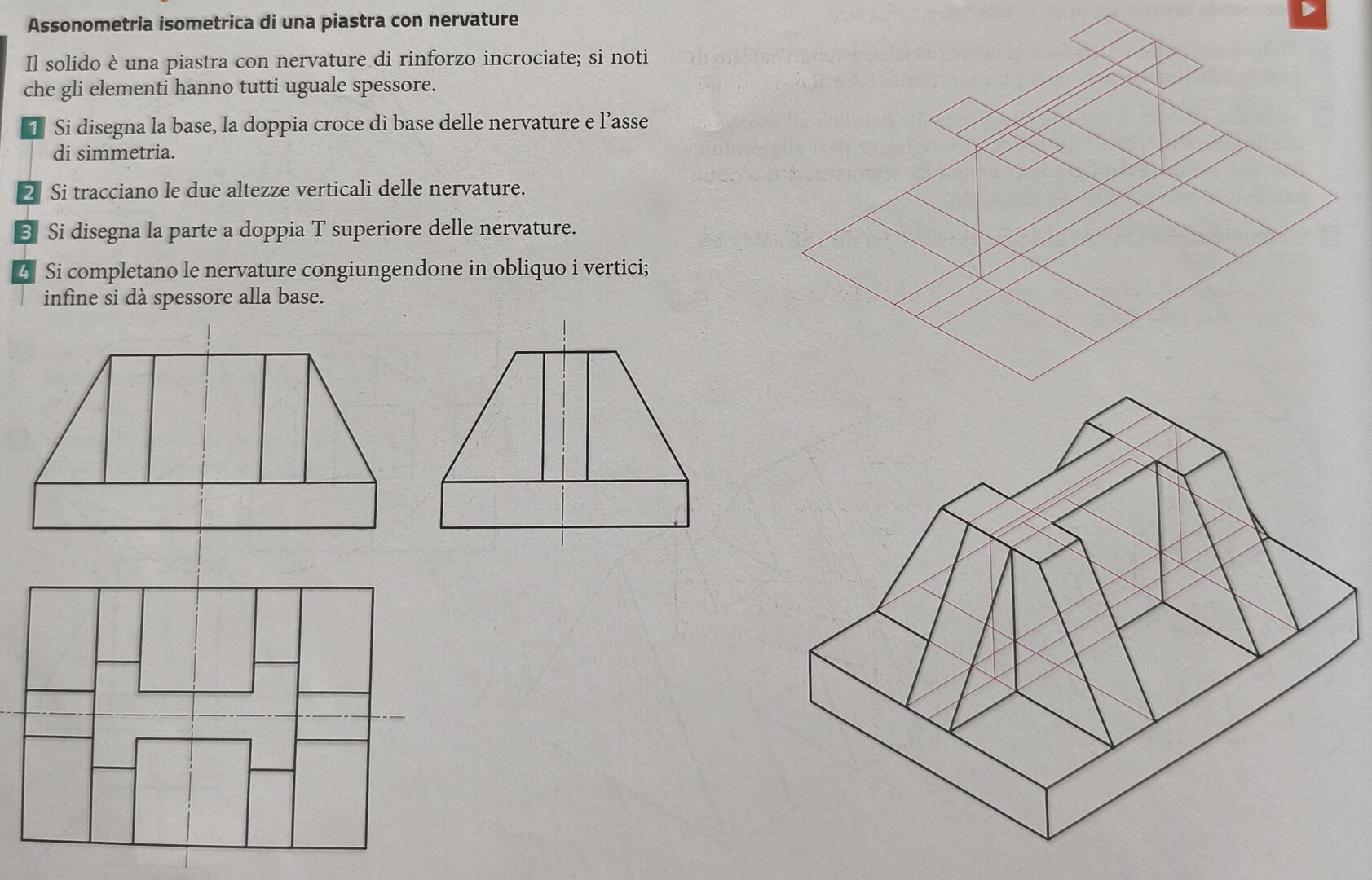

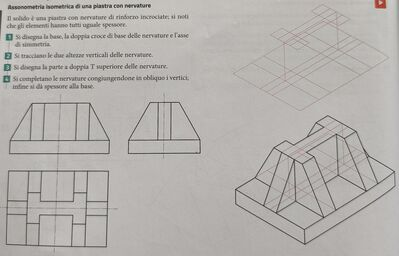

@fabri10 - Naturalmente per iniziare la costruzione puoi seguire anche lo schema della foto, il risultato è sempre lo stesso. Per le misure le ho ricavate dalla foto con un ingrandimento qui invece il disegno viene ridotto, comunque essendo tutte in proporzione puoi gestire da te, con la scala, a seconda del foglio che usi. Buona serata.

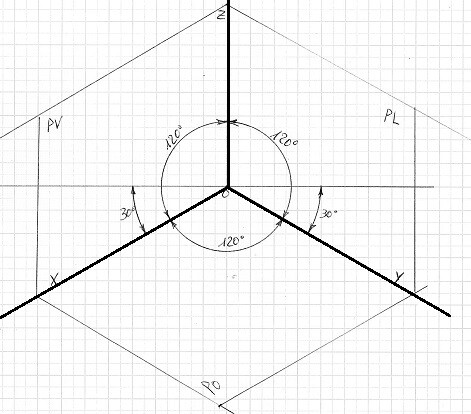

@fabri10 - Schema utilizzato, piani, assi e angoli, per assonometria isometrica a 30°:

@gramor Grazie mille veramente per l'aiuto! Le auguro una buona serata!
