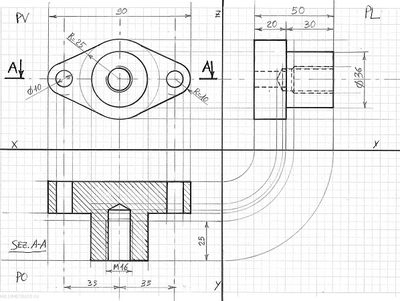

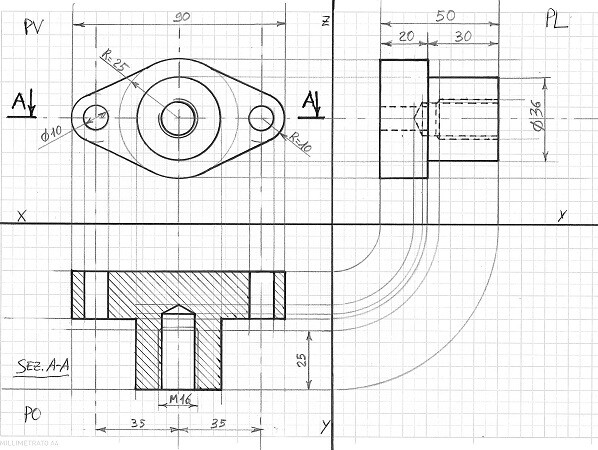

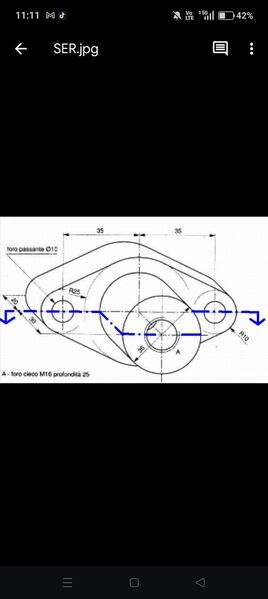

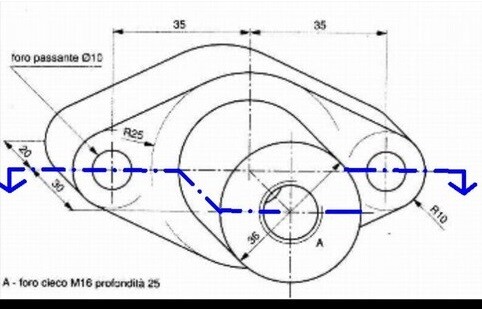

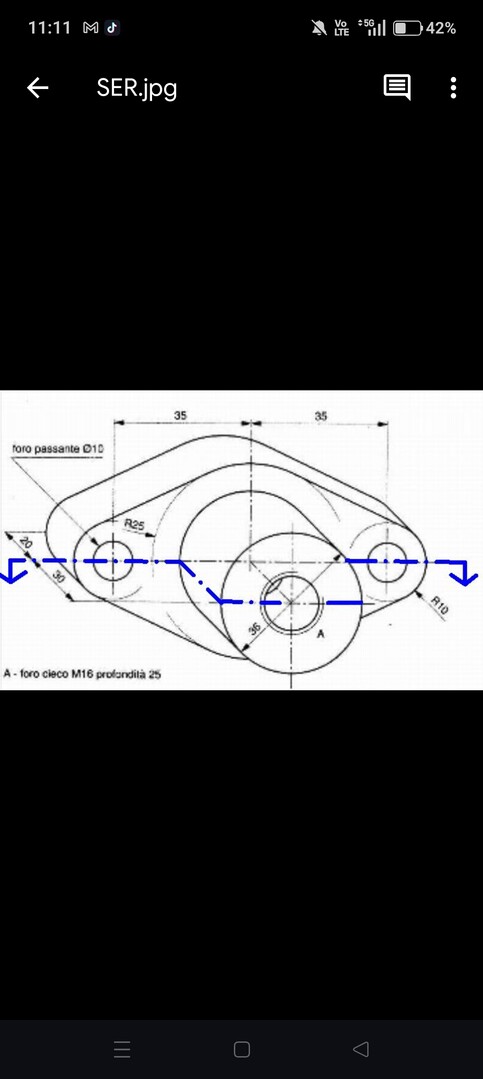

Proiezioni ortogonali in vista europea (proiettiva) del supporto filettato con viste su piani, PV, PO e PL:
sul piano orizzontale PO è proiettata la sezione A-A.
68261
punti
Genius I
@francesc60 - PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@francesc60 - N.B.: Nella vista con sezione A-A nel PO guarda le linee di sezione che devono oltrepassare le linee simboliche del diametro esterno della filettatura M16 e arrivare a toccare le linee reali del diametro interno, è un caso dove sbagliano in tanti, poi il diametro del foro per l'M16, che senza indicazione del passo significa a passo grosso, il vecchio MA, quindi passo p= 2 mm, per cui il foro si calcola empiricamente: De-p = 16-2 = Ø14.
@francesc60 - A seguire, assonometria isometrica. Saluti.
@gramor 👍👌👍
============================================

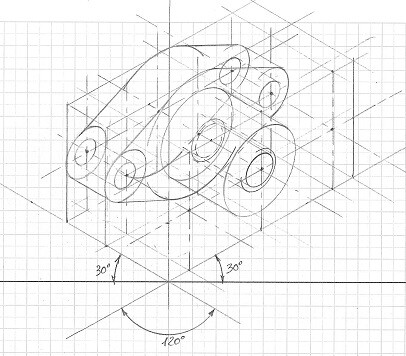

Supporto filettato M16: linee costruttive per l'assonometria isometrica 30° con la forma abbozzata:
68261
punti
Genius I
@francesc60 - A seguire, assonometria isometrica quotata e rimarcata.
=============================================

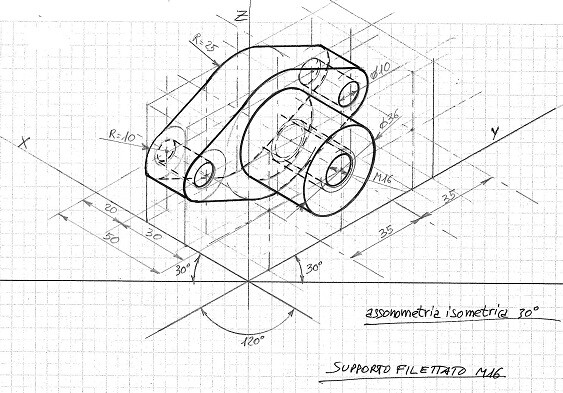

Supporto filettato M16: assonometria isometrica 30°:
68261
punti
Genius I
@francesc60 - Qui le linee costruttive le puoi togliere, salvo altre indicazioni dell'insegnante.
