Proiezione ortogonale solidi
Proiezione ortogonale solidi
3
punti
Livello 0

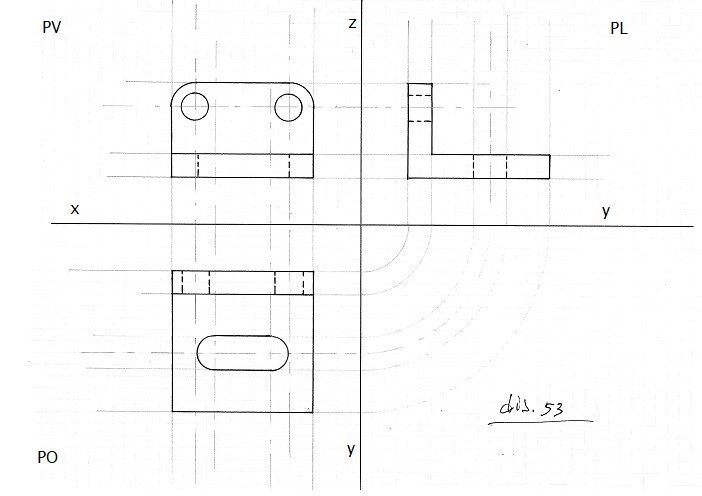

Esempio di proiezioni ortogonali di una squadretta:
68251
punti
Genius I
@rosariana - Proiezioni ortogonali su piani: PV= piano verticale con vista di fronte o prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@gramor 👍👌👍

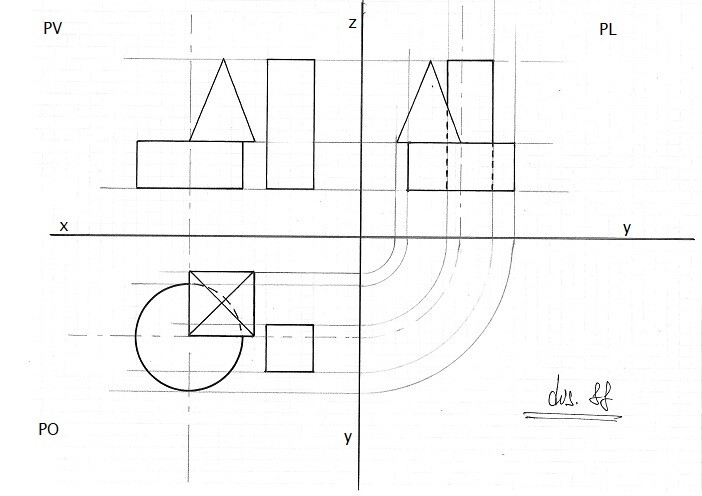

Altro esempio di proiezioni ortogonali con alcuni solidi, un cilindro, una piramide e un parallelepipedo a basi quadrate:
68251
punti
Genius I
@gramor 👍👌👍
