Proiezione ortogonale di un solido

Ultimi post

2

CAPTURE 20260504 173714

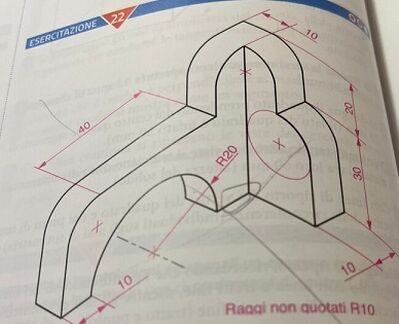

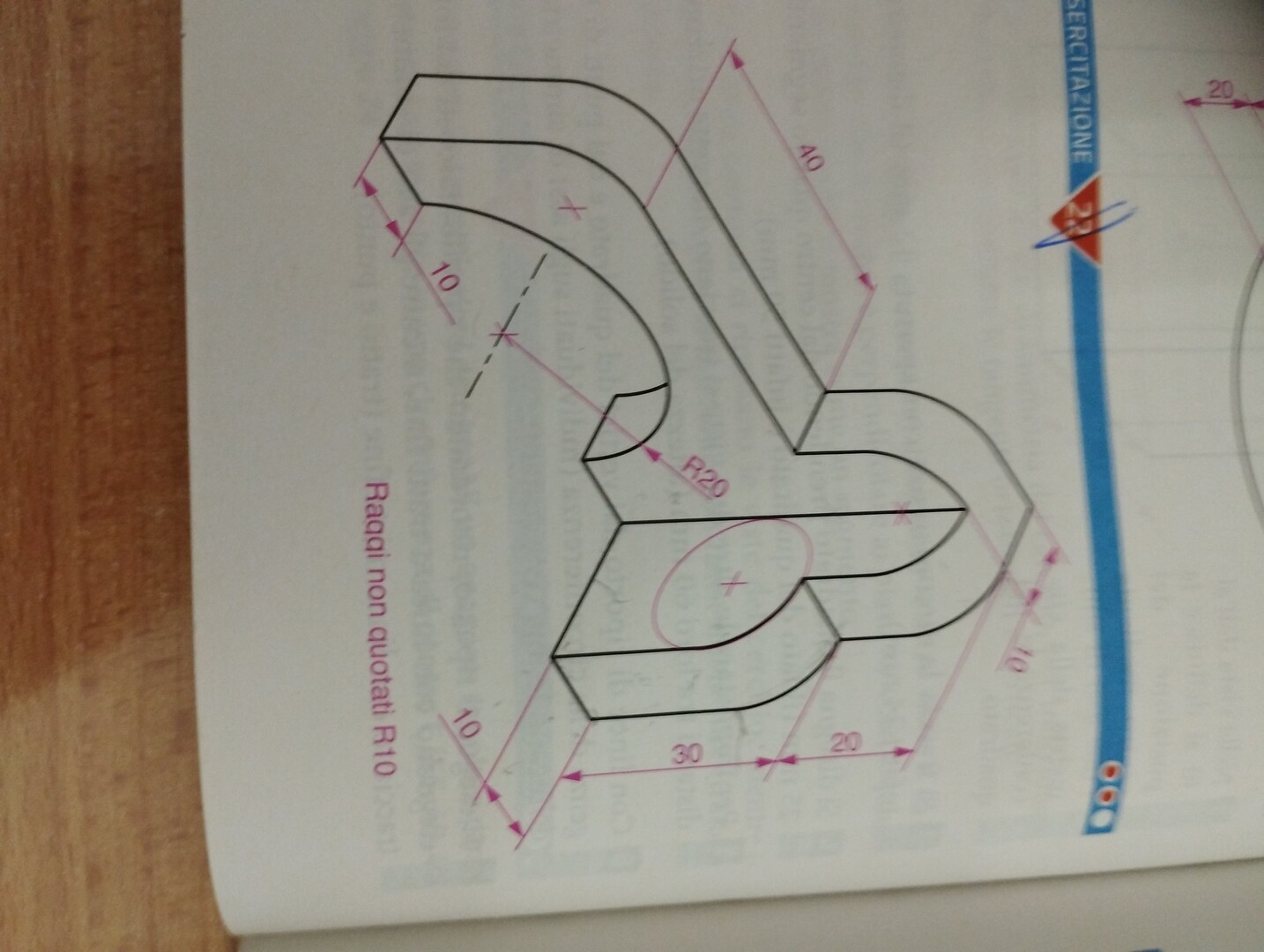

Potreste gentilmente aiutarmi con questa proiezione ortogonale grazie

Autore

Risposta

Martina1108

(@martina1108)

5 punti

livello:

Livello 0

2 Risposte
1 0 1

04/05/2026 17:39

Aggiungi un commento

1 Risposta

1

bis dis.22

=========================================================

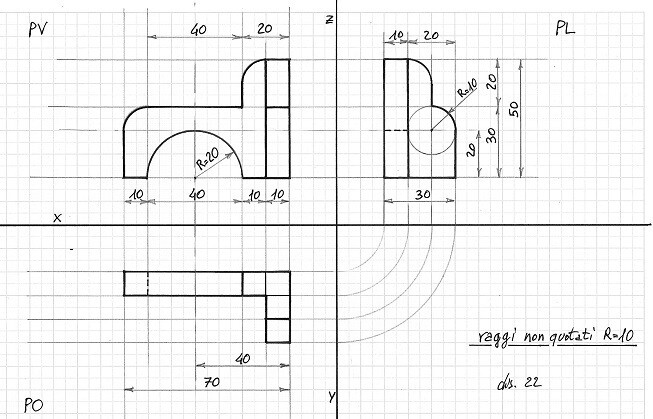

Proiezioni ortogonali del dis. 22 sui piani, PV, PO e PL:

bis dis.22 proiezioni ortogonali

gramor

(@gramor)

68263 punti

livello:

Genius I

14409 Risposte
0 4549 4135

04/05/2026 18:15

@gramor grazie

Da Martina1108 Autore 04/05/2026 18:17

@martina1108 - Proiezioni ortogonali dis. 22 sui piani: PV= piano verticale con vista di prospetto o frontale; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Saluti.

Da gramor 04/05/2026 18:18

@martina1108 - Grazie a te, buona serata.

Da gramor 04/05/2026 18:18
