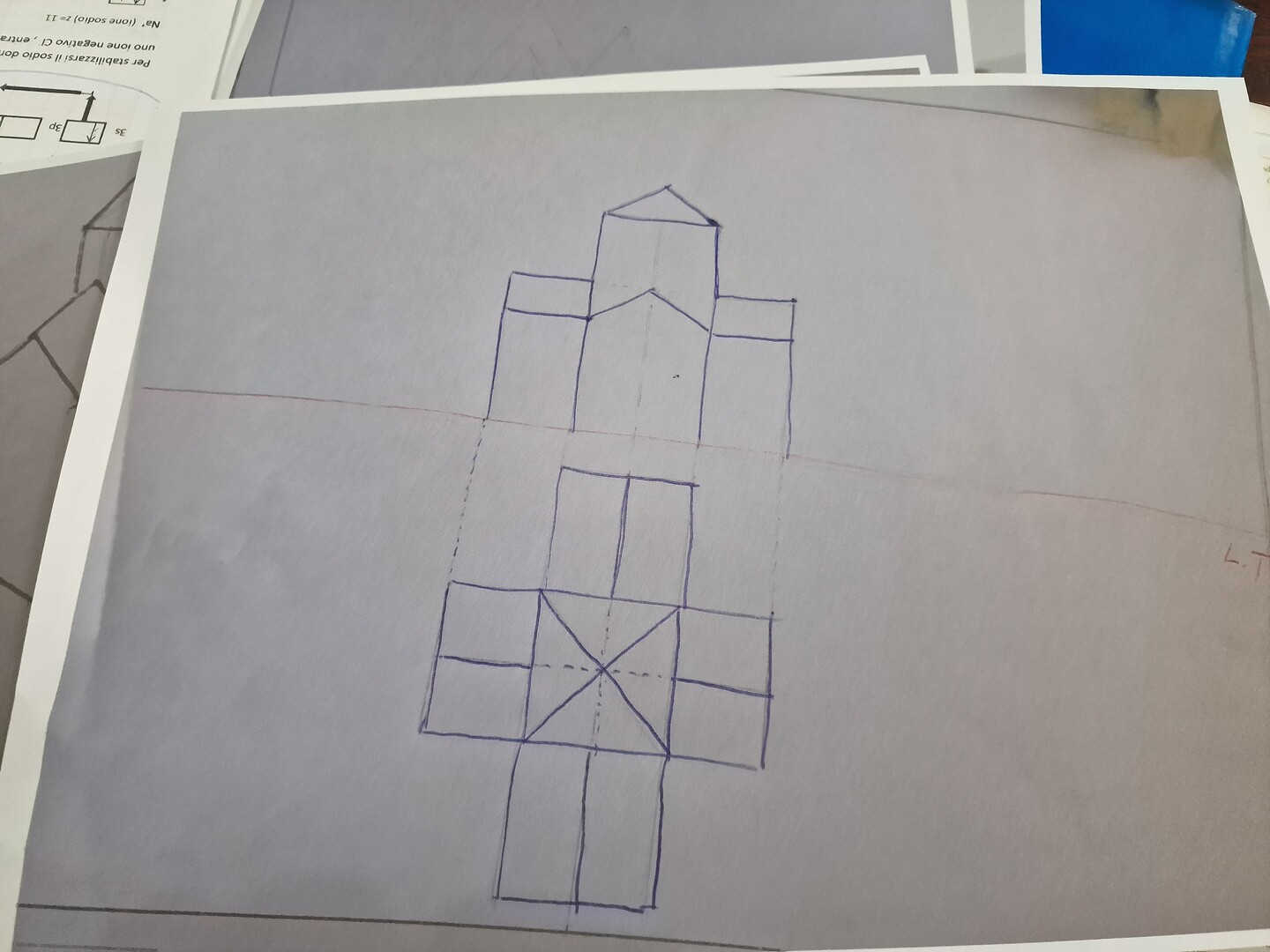

L' insegnante richiede: proiezione ortogonale e assonometria isometrica. Non so da dove cominciare, le misure e in particolare la proiezione isometrica.
==============================================
Purtroppo non è molto chiaro, allora ho preso spunto dal link seguente:

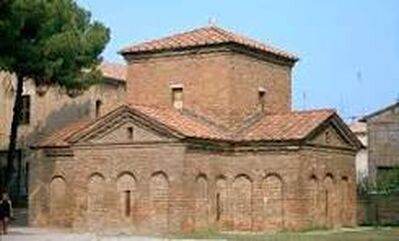

https://it.wikipedia.org/wiki/Mausoleo_di_Galla_Placidia
per cui, proiezioni ortogonali:

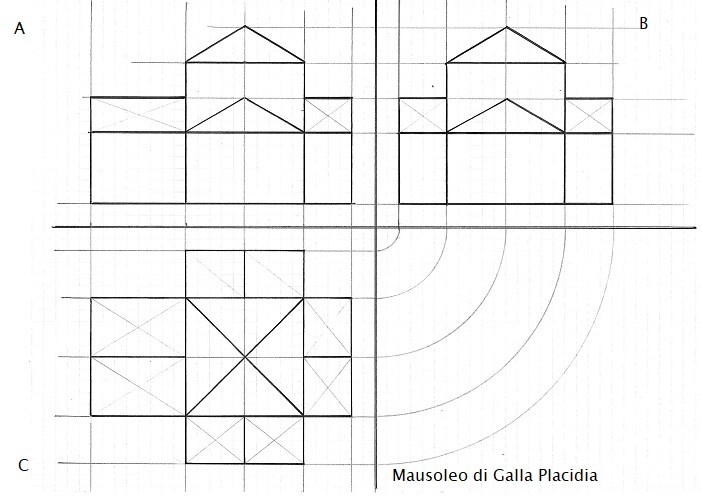

Ho rappresentato le viste basandomi sull'immagine e quindi sono le seguenti:
Vista A = vista frontale che in pratica vista del fianco destro;
vista B = vista laterale cioè vista dell'entrata dove in origine doveva trovarsi anche un nartece;
vista C = pianta a croce latina.
N.B.: Però, secondo me, dovresti considerare le viste come segue:
vista frontale = vista B; vista laterale = vista A allo specchio; vista in pianta = vista C girata di 90° in senso antiorario.
Visto il tuo disegno molto schematico non ho rappresentato quelle trifore e bifore laterali incavate, vedi tu secondo ciò che hai e le indicazioni dell'insegnante.
68251
punti
Genius I
@pavone - Allora è come nella nota che ho scritto.
@pavone - A seguire assonometria isometrica. Saluti.
=============================================

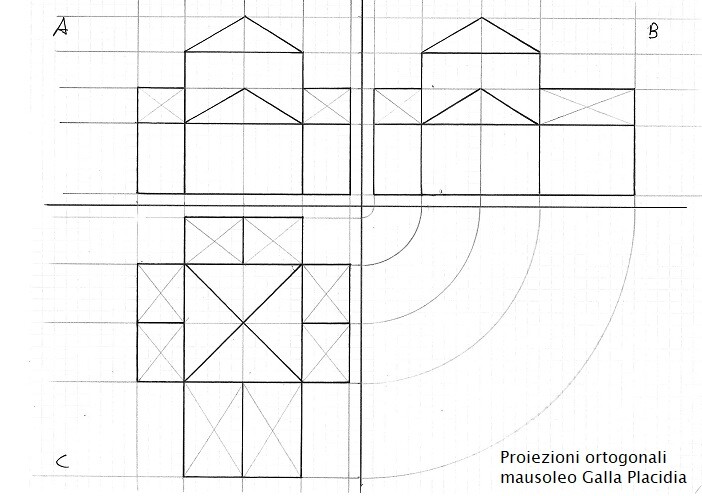

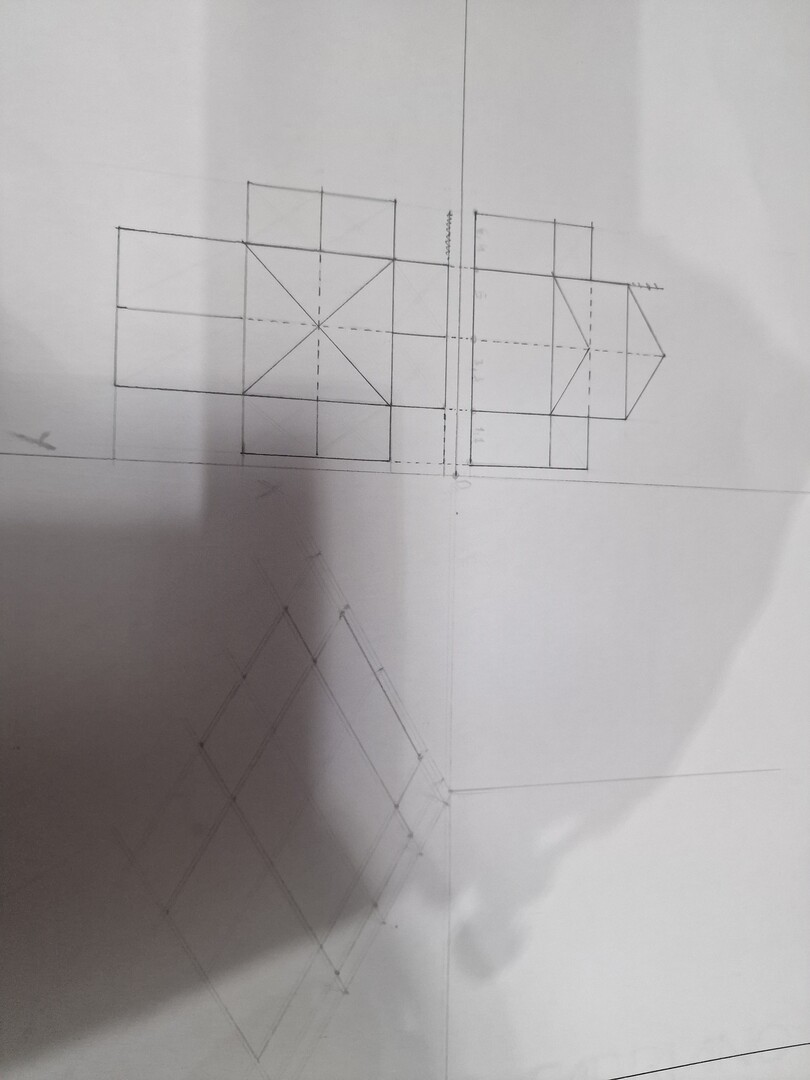

Proiezioni ortogonali secondo indicazioni della professoressa:
A= vista frontale;
B= vista fianco sinistro;
C= pianta (croce latina).
68251
punti
Genius I
@gramor Non so come ringraziarti,veramente.
@pavone - Figurati, se vuoi basta un grazie, c'è chi non ringrazia nemmeno. Buona serata.
@gramor Grazie ancora. Comincio a lavorare. Vorrei un insegnante come te.
@pavone - Grazie a te per il complimento, purtroppo non sono un insegnante, ma sono molto lusingato da ciò che hai scritto. Buona serata a te.

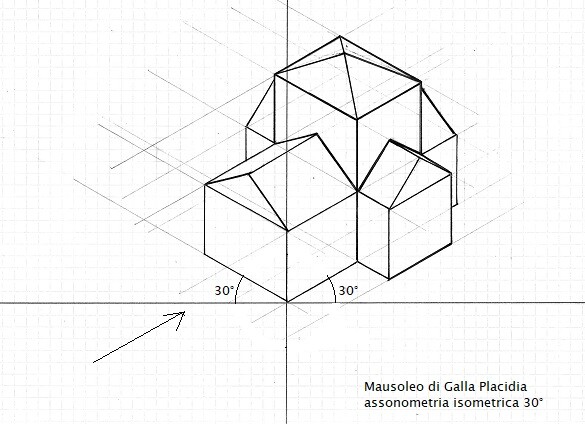

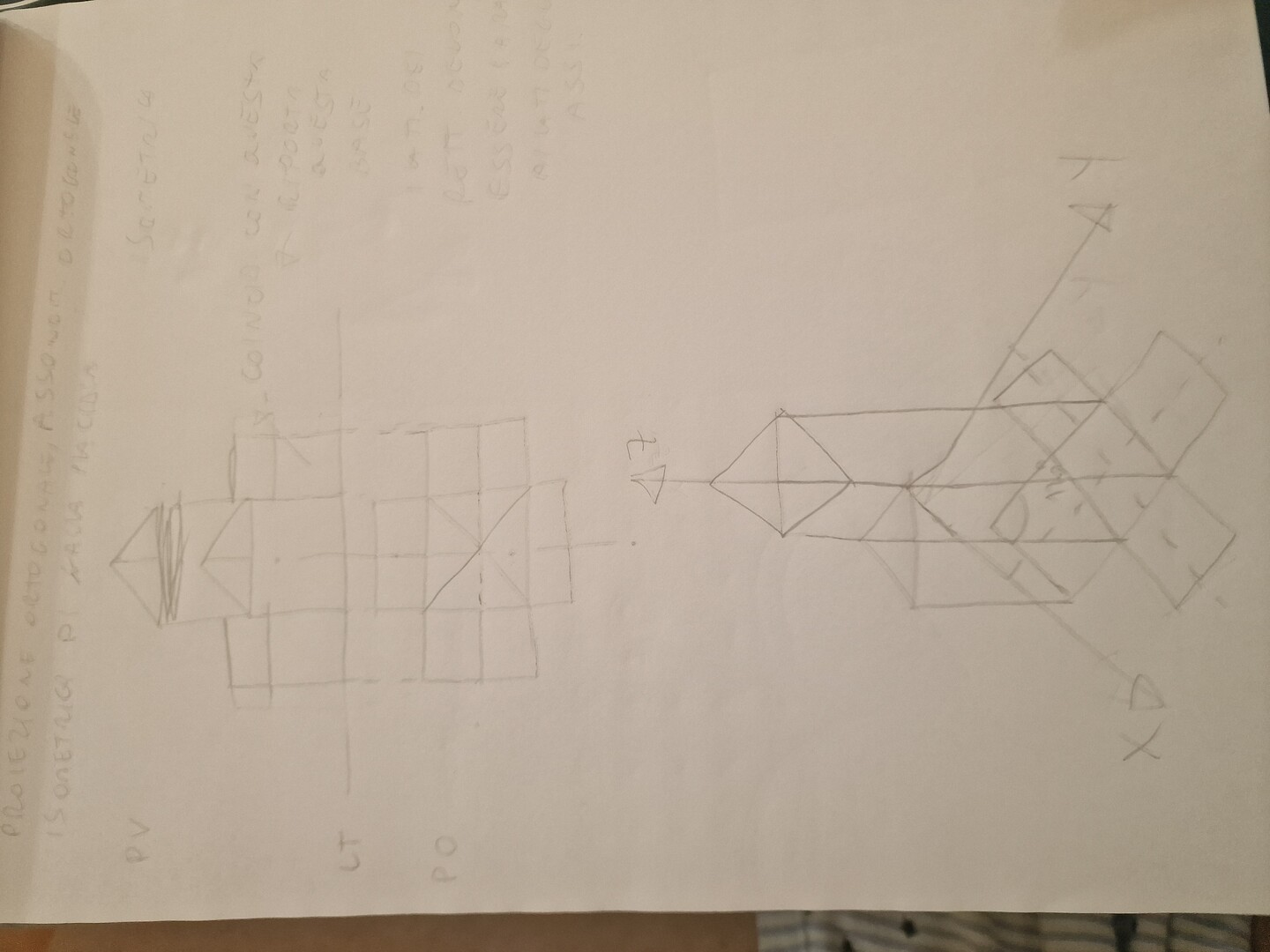

Mausoleo di Galla Placidia: assonometria isometrica:
68251
punti
Genius I
@pavone - La freccia indica la vista frontale o prospetto. Saluti.
@pavone - Non avendo, la professoressa, specificato i gradi ti ho fatto un esempio di assonometria isometrica a 30° che è comune, se vuoi puoi farla anche a 45° o a 60° inclinando le linee di proiezione, avresti una visione generale sempre più dall'alto.
@gramor Adesso ci provo.
@gramor 👍👌👍+++
