Proiezione ortogonale di una piramide con la base quadrata ruotata di 30 gradi rispetto al PV (AB=5 e H=8) e // al PO.Sezionata da un piano perpendicolare al PO e inclinato di 45 gradi rispetto al PV, rappresentare la vera forma della sezione.Per favore potete aiutarmi grazie.
263
punti
Livello 1
Potete aiutarmi per favore
@asiapagliaro - Ho finito ora lo sbozzo, la sistemo meglio e te la mando.
Grazie
Proiezione ortogonale di una piramide con la base quadrata ruotata di 30 gradi rispetto al PV (AB=5 e H=8) e // al PO. Sezionata da un piano perpendicolare al PO e inclinato di 45 gradi rispetto al PV, rappresentare la vera forma della sezione.
=============================================================
68277
punti
Genius I

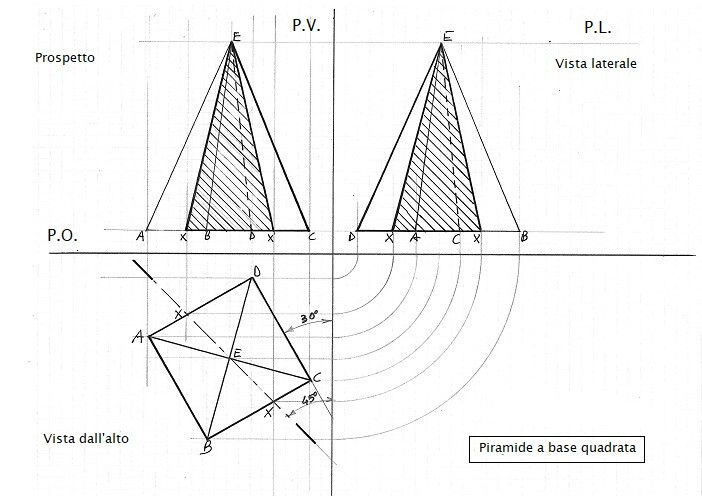

@asiapagliaro - Nelle viste di prospetto e laterale ti ho disegnato anche le linee fittizie, più fini, se l'insegnante ha chiesto di rappresentare solo il pezzo reale sezionato le puoi togliere; per chiarire meglio, nella vista di prospetto il triangolo AXE, in proiezione, non si vede; nella vista laterale il triangolo XBE, in proiezione, non si vede; in pratica le due viste sono simili ma speculari. Saluti.
@gramor ti mando una foto di un altro disegno così vedi cosa intende lui per vera forma della sezione

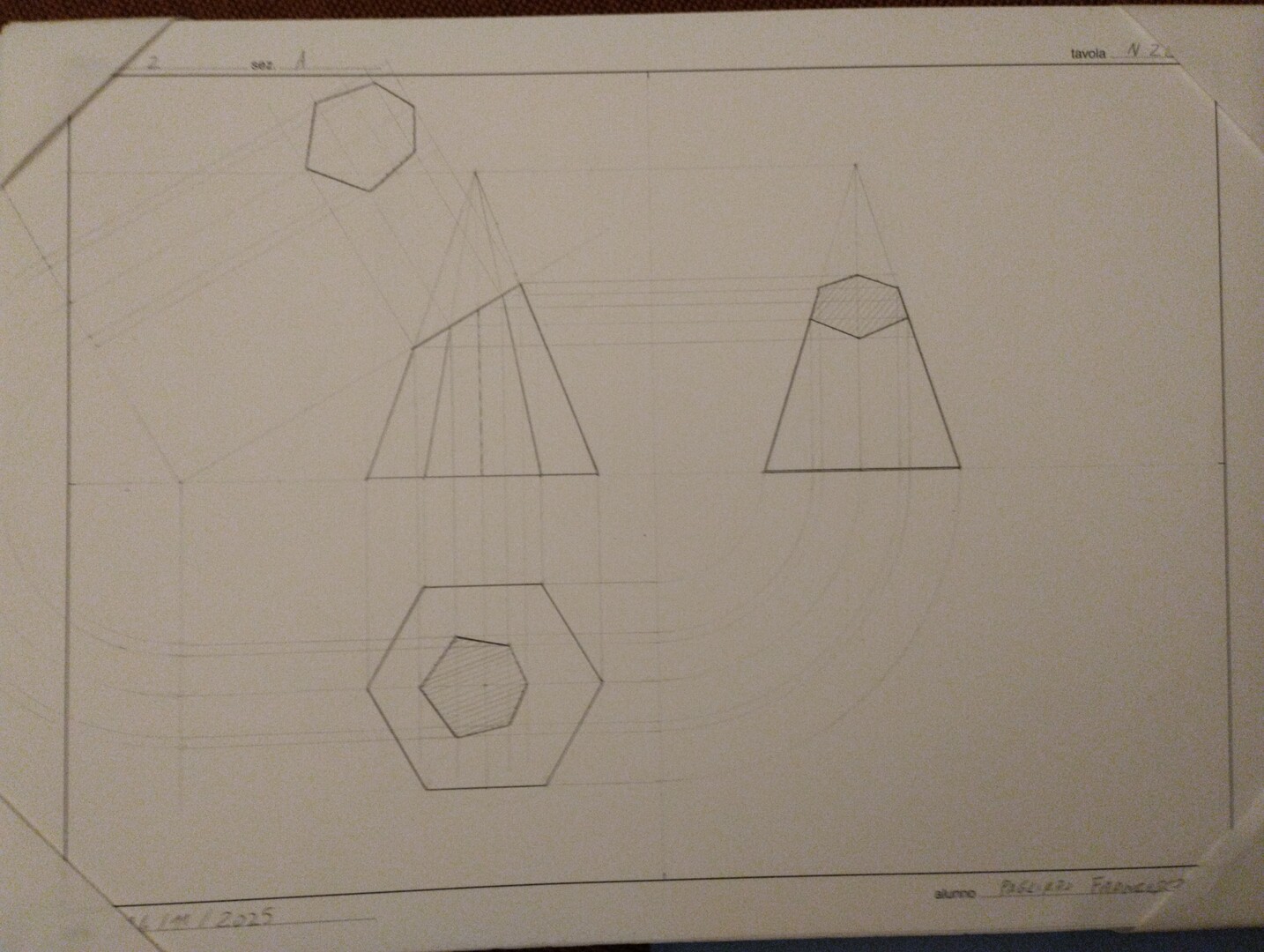

@gramor questo è il disegno dell altra volta

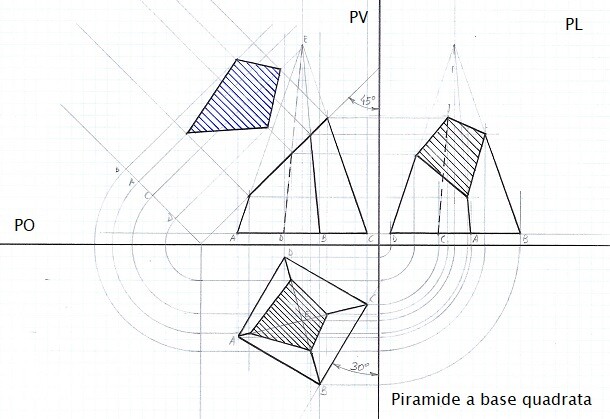

Proiezioni ortogonali di una piramide a base quadrata ruotata di 30° su PV con base parallela al PO sezionata con piano a 45° rispetto al PV e con vera forma della sezione in blu:
68277
punti
Genius I
@Asiapagliaro - Questa è un'ipotesi perché c'è quel 30° nella domanda che, almeno per me, non è chiaro e anche la sezione a 45° mi avevano sviato, per la vera forma la dovevo inclinare così sennò non tornava nulla. Saluti.
@gramor grazie mille
@asiapagliaro - Grazie a te, buona giornata.
