Proiezione ortogonale di una piramide con la base esagonale appoggiata al PO. Sezionata da un piano perpendicolare al PV e inclinato di 30 gradi rispetto al PO. Rappresentare la vera forma della sezione
Proiezione ortogonale di una piramide con la base esagonale appoggiata al PO. Sezionata da un piano perpendicolare al PV e inclinato di 30 gradi rispetto al PO. Rappresentare la vera forma della sezione
263
punti
Livello 1
Proiezione ortogonale di una piramide con la base esagonale appoggiata al PO. Sezionata da un piano perpendicolare al PV e inclinato di 30 gradi rispetto al PO. Rappresentare la vera forma della sezione.
============================================================

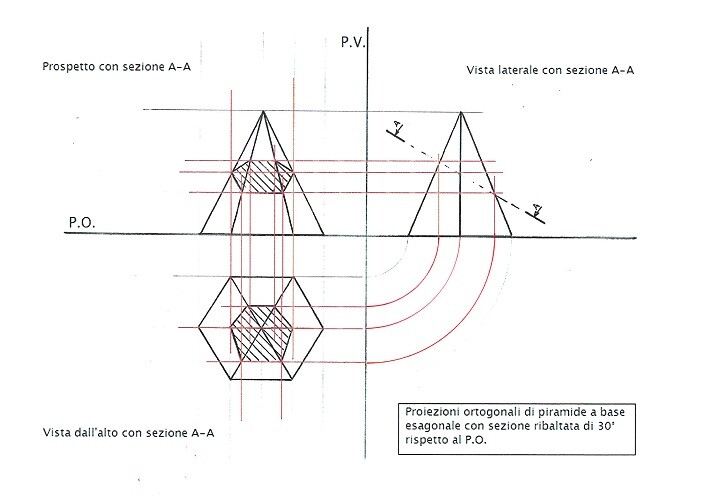

Proiezioni ortogonali di una piramide a base esagonale, non avendo indicato le misure ho disegnato con lato di base = 3 cm e altezza della piramide = 6 cm, con sezione ribaltata di 30° a metà altezza e rispetto ai piani come indicato nella domanda:
68251
punti
Genius I
@asiapagliaro - Naturalmente questa è una rappresentazione arbitraria perché la piramide potrebbe essere anche ruotata di 90° intorno al suo asse, le forma delle sezioni sarebbe differente, purtroppo nella domanda non è specificato, magari confrontati con l'insegnante per chiarire. Saluti.
@asiapagliaro - Ti ho disegnato in rosso le linee di proiezione che, intersecandosi, vanno formare le sezioni per le viste di prospetto e dall'alto.
@asiapagliaro - Ho seguito la domanda, se l'insegnante vi ha chiesto così va bene ma, secondo me, per una migliore rappresentazione era meglio che la sezione fosse inclinata di 30° rispetto al P.V. e non al P.O. e la linea della sezione fosse nel prospetto mentre le sezioni rappresentate nella vista dall'alto e laterale. Saluti.
@gramor grazie mille
Proiezione ortogonale di una piramide con la base esagonale appoggiata al PO. Sezionata da un piano perpendicolare al PV e inclinato di 30 gradi rispetto al PO. Rappresentare la vera forma della sezione.
==============================================================

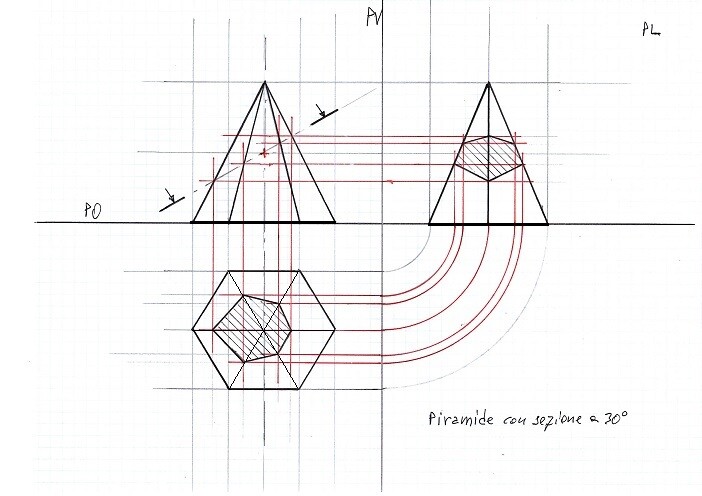

Ecco la proiezione ortogonale come di solito si rappresenta:
68251
punti
Genius I
@gramor grazie di cuore
@asiapagliaro - Magari avevo interpretato male la domanda perché, in effetti, anche così il piano di sezione è inclinato di 30° rispetto al PO ma anche perpendicolare al PV se ci riferiamo al piano di fondo, dietro al prospetto. Saluti.
@asiapagliaro - Grazie a te, molto gentile.
@gramor credo sia questo il disegno giusto poiché chiede la forma reale non devo disegnare le punte della piramide giusto?
