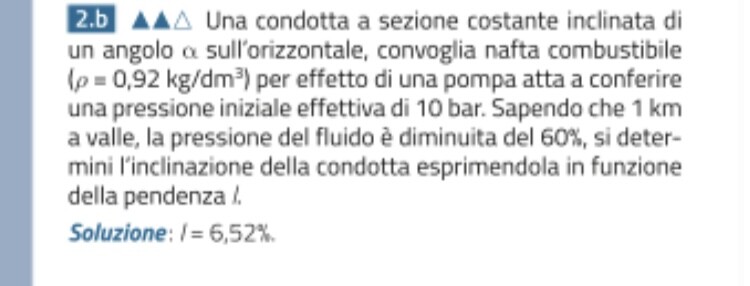

Una condotta a sezione costante inclinata di
un angolo a sull'orizzontale, convoglia nafta combustibile (p = 0,92 kg/dm=) per effetto di una pompa atta a conferire una pressione iniziale effettiva di 10 bar. Sapendo che 1 km
a valle, la pressione del fluido è diminuita del 60%, si determini l'inclinazione della condotta esprimendola in funzione
della pendenza l,
Soluzione: l
= 6,52%
13
punti
Livello 0
La pendenza risulta essere
Pendenza = DH / lunghezza * 100
Dall'equazione di Bernoulli
P1 + d* g * h1 = P2 + d* g * h2
Quindi il dislivello DH risulta
Dh = (P1- P2) / (d*g)
dove
P1= 10*10^5 PA
P1-P2 = 60/100 * P1
d= 0,92 * 10³ kg/ m³
Sostituendo i valori numerici otteniamo:
DH = (60*10⁴) / (9,80* 0,92 * 10³) = 66,5 m
La pendenza risulta essere:
Pendenza = DH / (1000 m) * 100 =6,65 %
77016
punti
Genius II
@stefanopescetto grazie mille
👍Buona giornata
