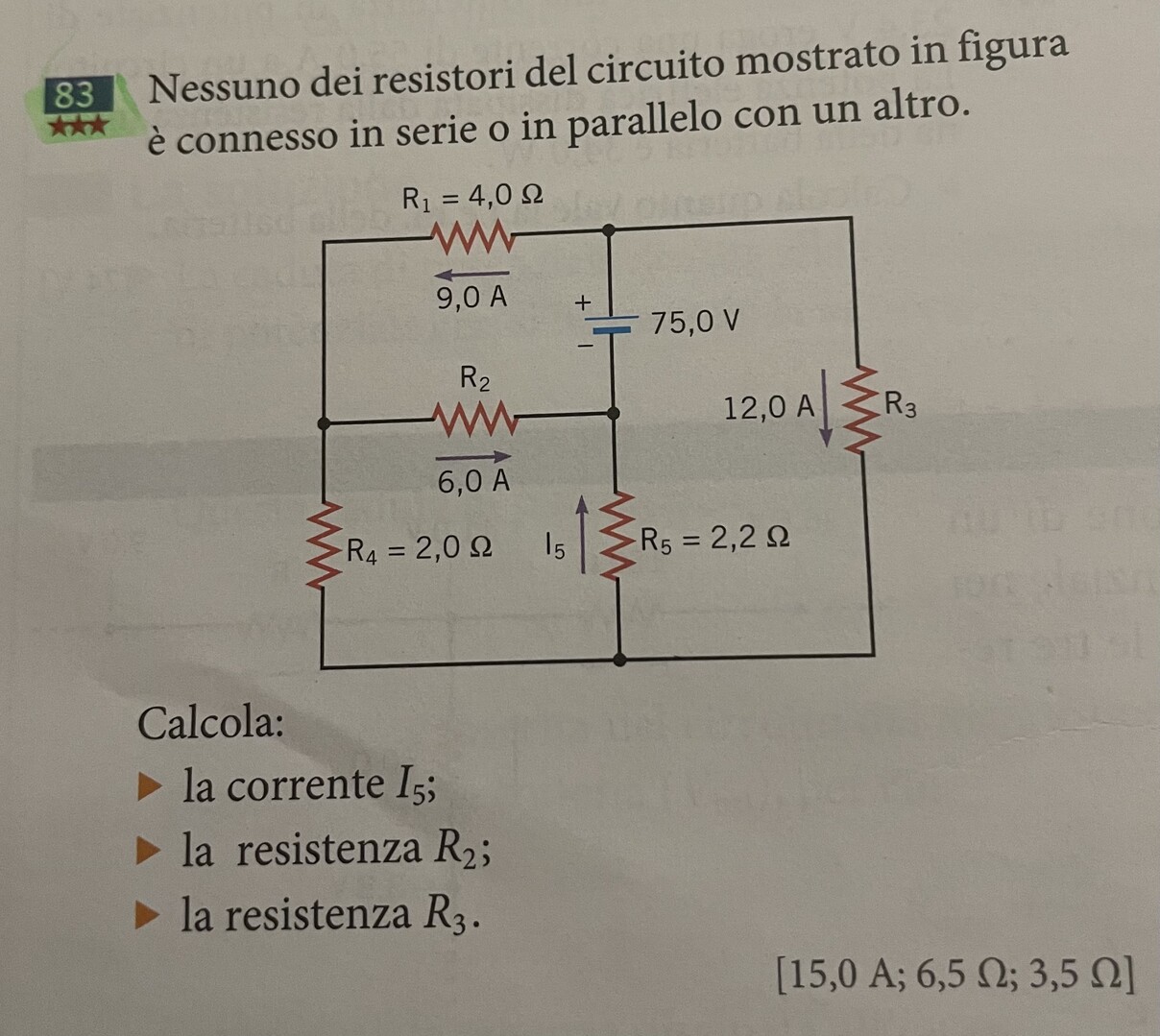

Nessuno dei resistori del circuito mostrato in figura è connesso in serie o in parallelo con un altro.
Calcola:
- la corrente I5;
-la resistenza R2;
-la resistenza R3.
Nessuno dei resistori del circuito mostrato in figura è connesso in serie o in parallelo con un altro.
Calcola:
- la corrente I5;
-la resistenza R2;
-la resistenza R3.
34
punti
Livello 0

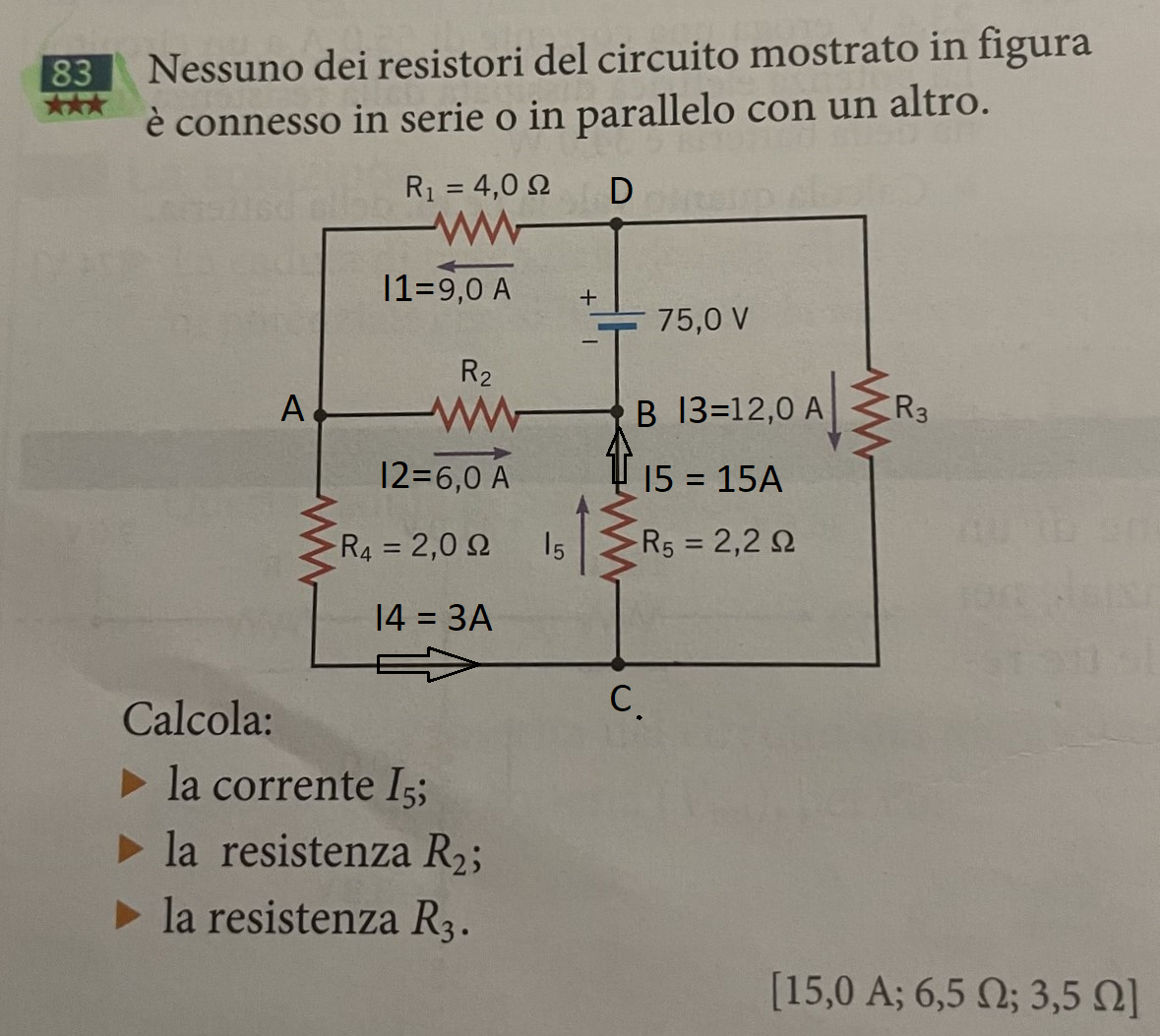

I4 = I1-I2 = 9-6 = 3 A
I5 = I3+I4 = 12+3 = 15 A
VAB = R4*I4+R5+I5 = 2*3+2,2*15 = 39,0 V
R2 = VAB/I2 = 39/6 = 6,50 ohm
VCD = 75-2,2*15 = 33 V
R3 = (75-33)/12 = 42/12 = 21/6 = 3,5 ohm
