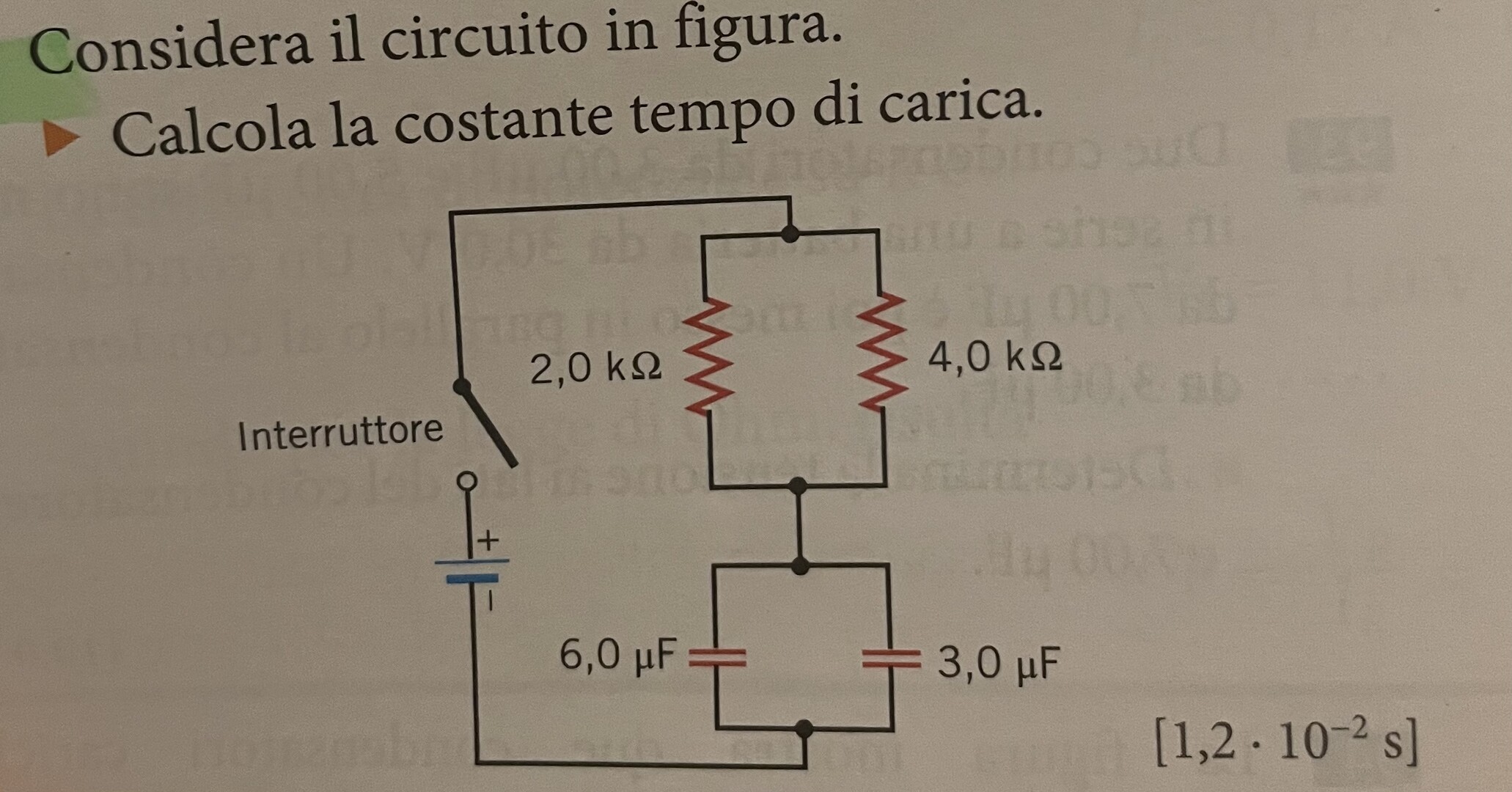

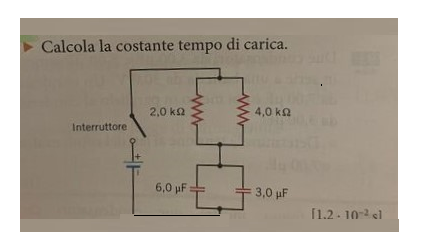

Considera il circuito in figura.Calcola la costante tempo di carica.
Considera il circuito in figura.Calcola la costante tempo di carica.
34
punti
Livello 0
Ceq = C1+C2 = 6+3 = 9,0 μF
Req = R1//R2 = 2k//4k = 8k/6 = 4k/3 ohm
costante di tempo Ƭ = Ceq*Req
Ƭ = (9*4/3)*10^-3 = 12*10^-3 = 1,2*10^-2 s
142413
punti
Genius III
tempo caratteristico tau: (tempo di carica, dopo un tempo uguale a tau τ, il condensatore ha immagazzinato circa il 63,2 % della sua carica massima. Dopo circa 5τ il condensatore si può considerare carico.
τ = RC;
R = resistenza equivalente; le due resistenze sono in parallelo;
1/Re = 1/2,0 + 1/4,0 = 0,75
Re = 1/0,75 = 1,33 kΩ = 1,33 * 10^3 Ω;
C = capacità equivalente; i condensatori sono in parallelo, si sommano le capacità;
Ce = 6,0 + 3,0 = 9,0 μF = 9,0 * 10^-6 Farad;
τ = 1,33 * 10^3 * 9,0 * 10^-6 = 0,012 s = 1,2 * 10^-2 s;
τ = 12 * 10^-3 s circa;
τ = 12 millisecondi.
Ciao @manu___gg
