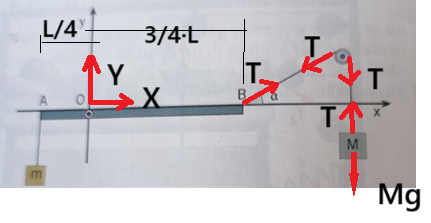

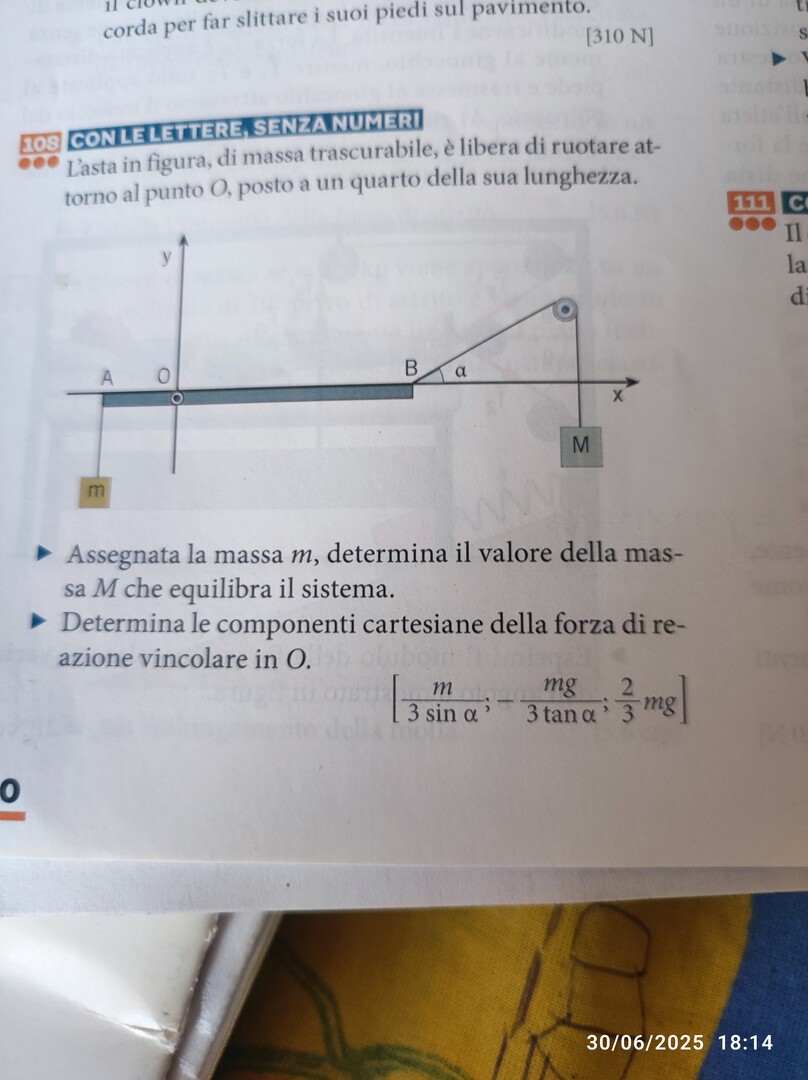

L'asta in figura, di massa trascurabile, è libera di ruotare attorno al punto $O$, posto a un quarto della sua lunghezza.
Assegnata la massa $m$, determina il valore della massa $M$ che equilibra il sistema.
Determina le componenti cartesiane della forza di reazione vincolare in $O$.
$$
\left[\frac{m}{3 \sin \alpha} ;-\frac{m g}{3 \tan \alpha} ; \frac{2}{3} m g\right]
$$Buonasera potreste aiutarmi a risolvere questo esercizio di fisica sull'equilibrio dei solidi. Grazie mille
105
punti
Livello 1
Come già scritto da LucianoP una configurazione di equilibrio con l'asta mantenuta orizzontale non è fisicamente possibile con le condizioni date dal problema.

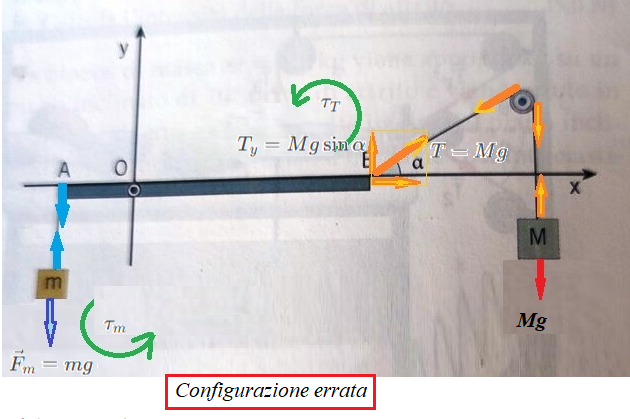

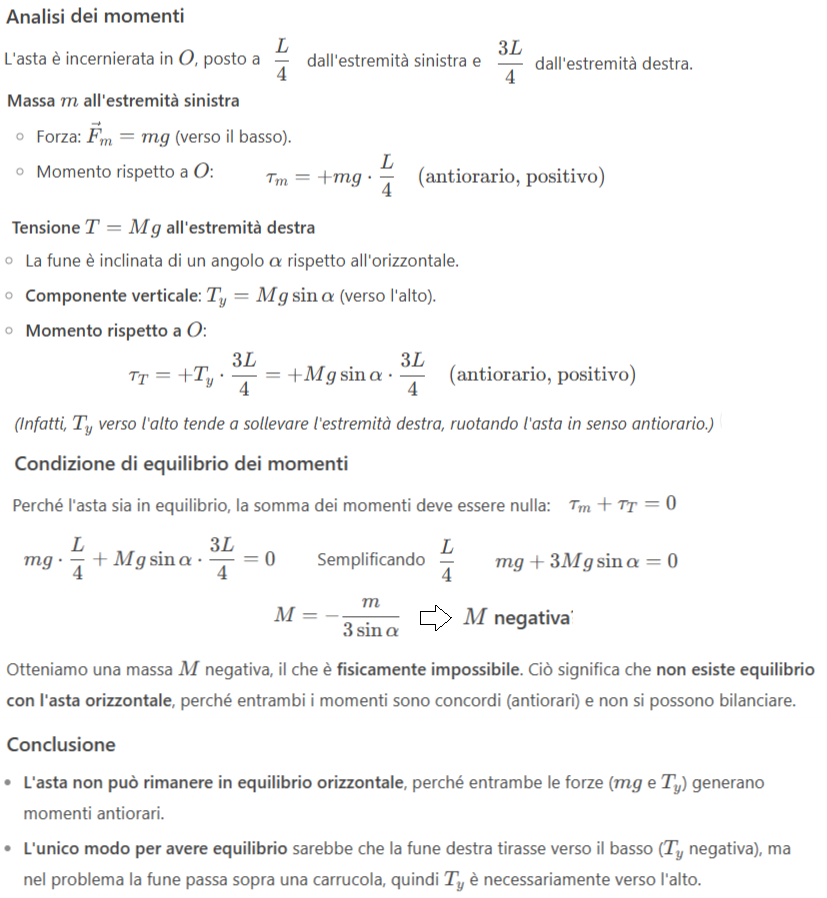

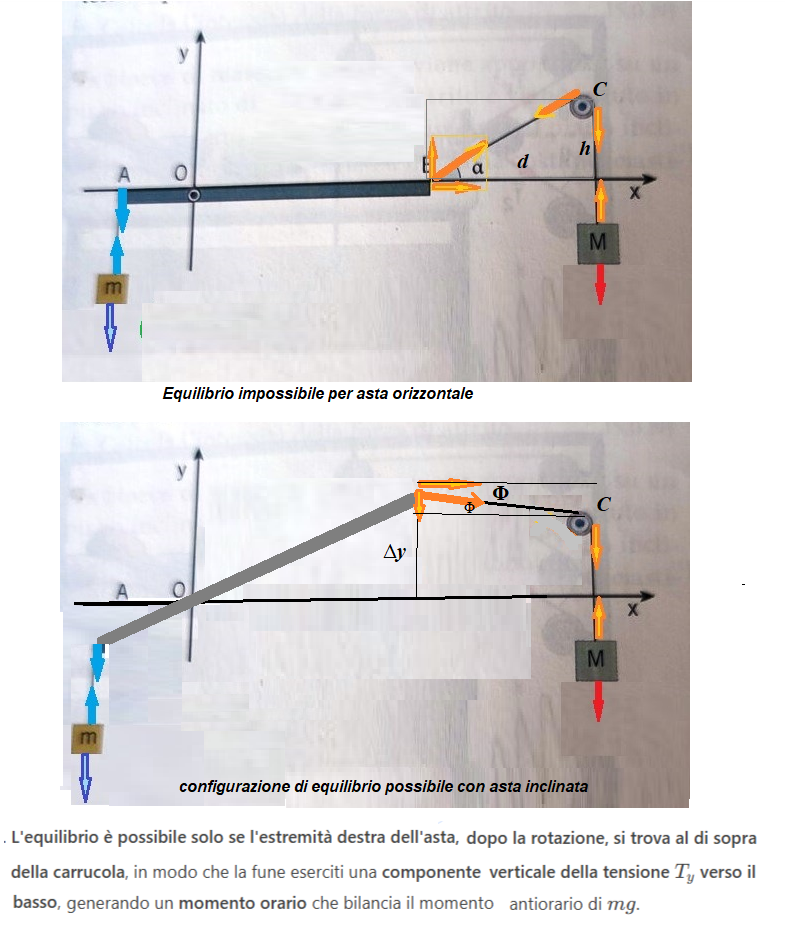

L'allegato che segue dimostra l'impossibilità di questa configurazione d'equilibrio.
16277
punti
Livello 8
@gregorius 👍👌👍++++++
Non sono d'accordo: l'asta incernierata in O non potrebbe restare nella posizione di figura in quanto ruoterebbe in senso antiorario sia per effetto di m che del tiro T della fune.
Nella sostanza a mio avviso non ci sarebbe equilibrio in tale posizione.
115500
punti
Genius III
@lucianop 👍👌👍

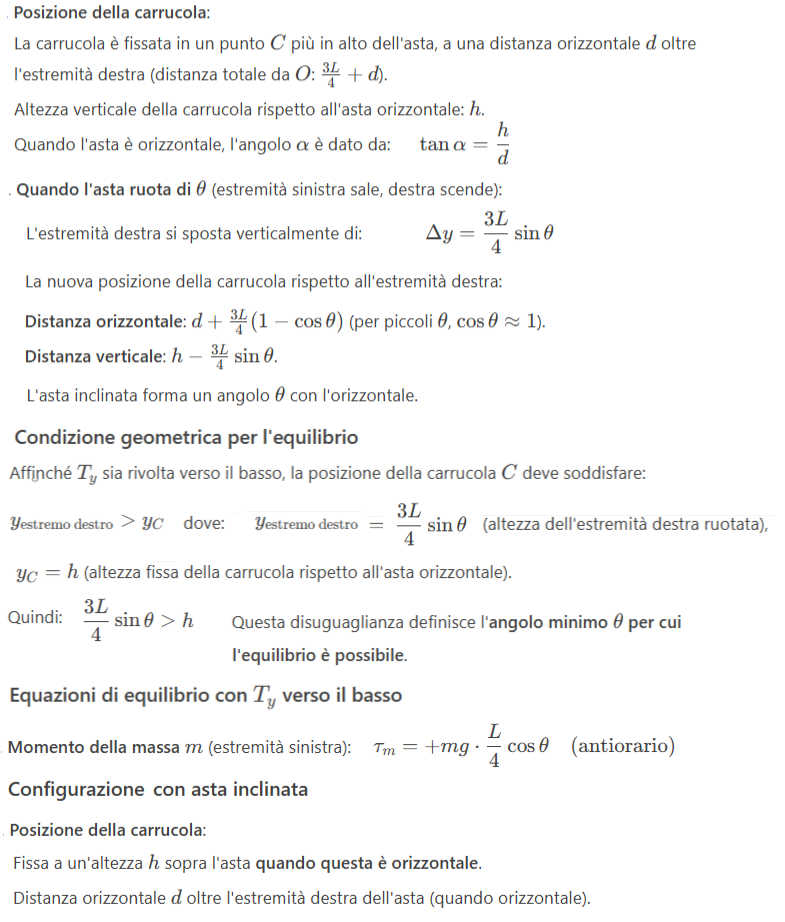

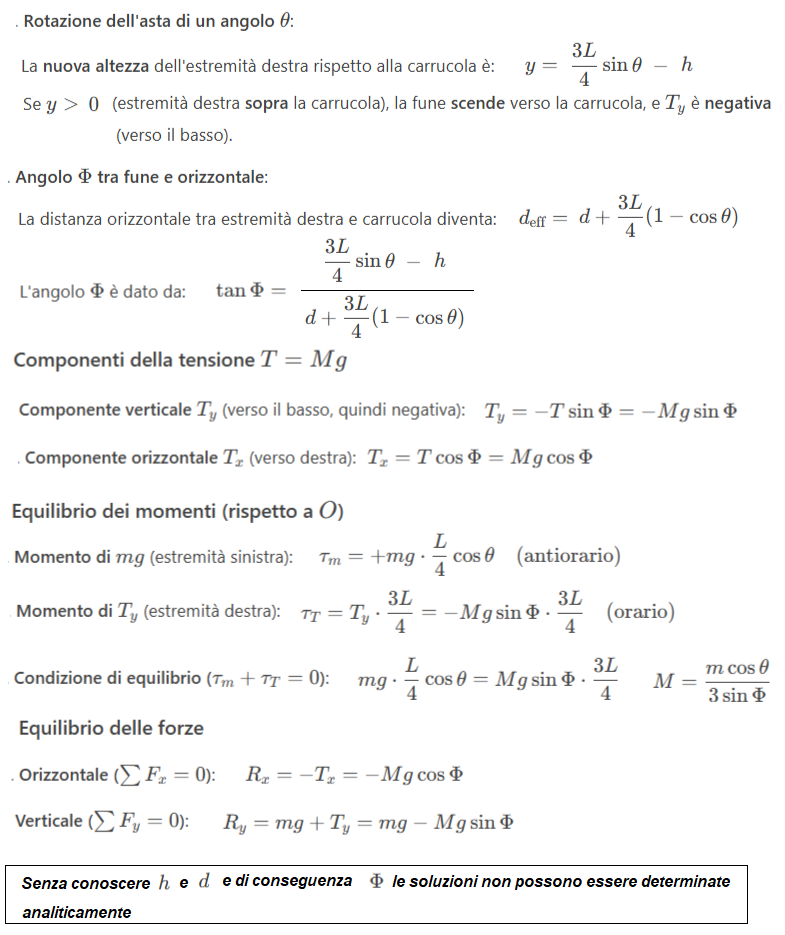

Come potrebbe esserci una condizione di equilibrio (con asta inclinata)
16277
punti
Livello 8
@gregorius 👍👌👍++++++

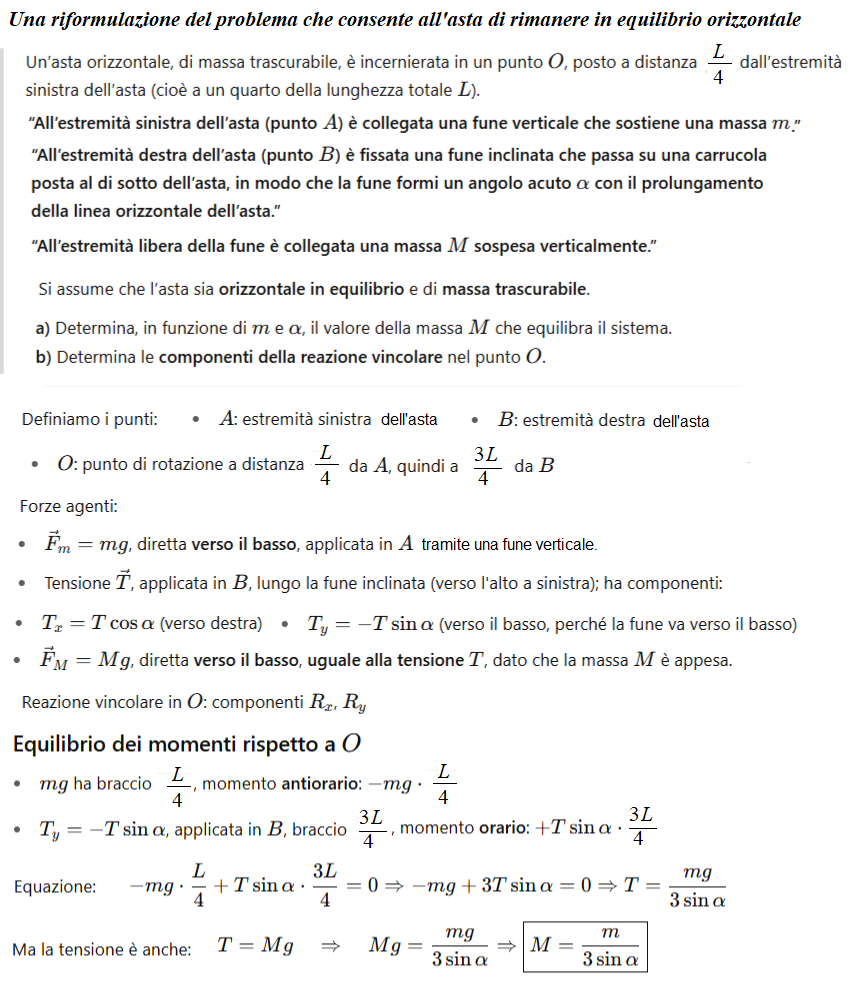

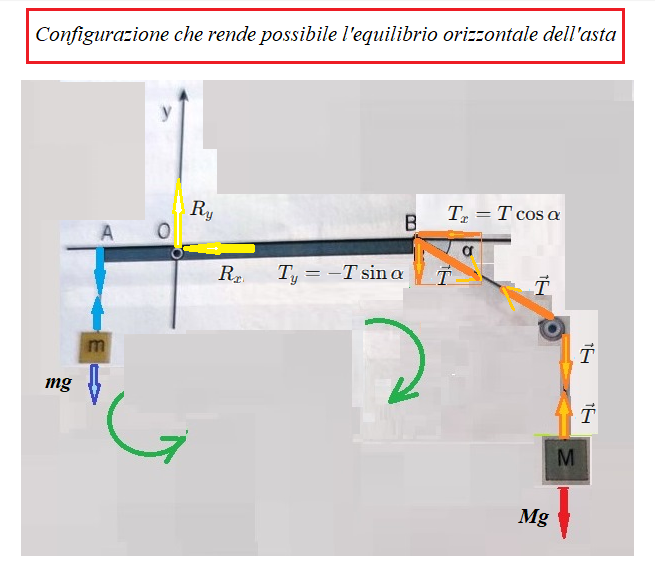

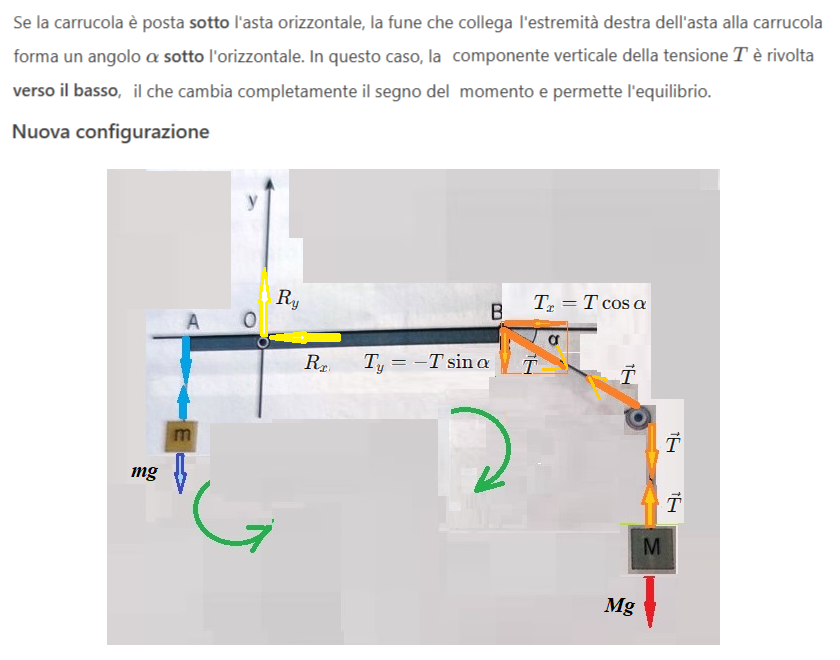

Come potrebbe esserci una posizione di equilibrio con l'asta orizzontale, spostando la posizione della carrucola di destra.

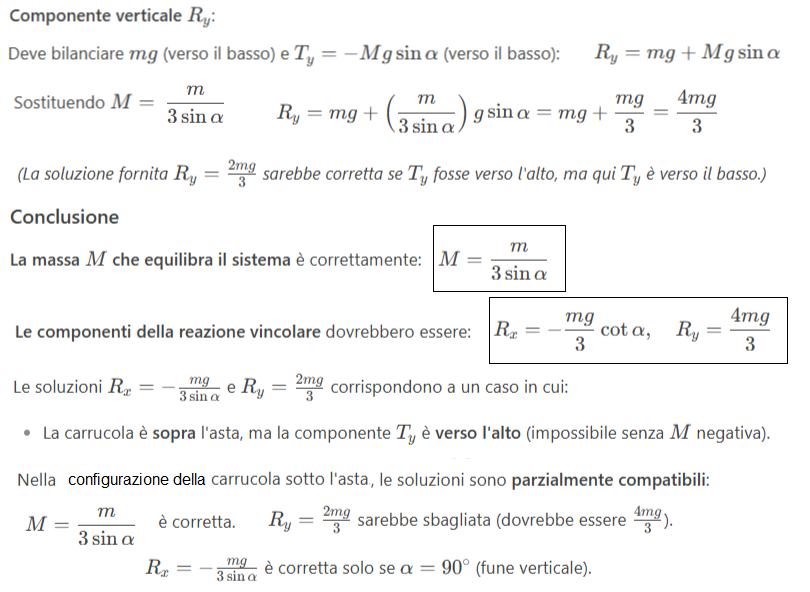

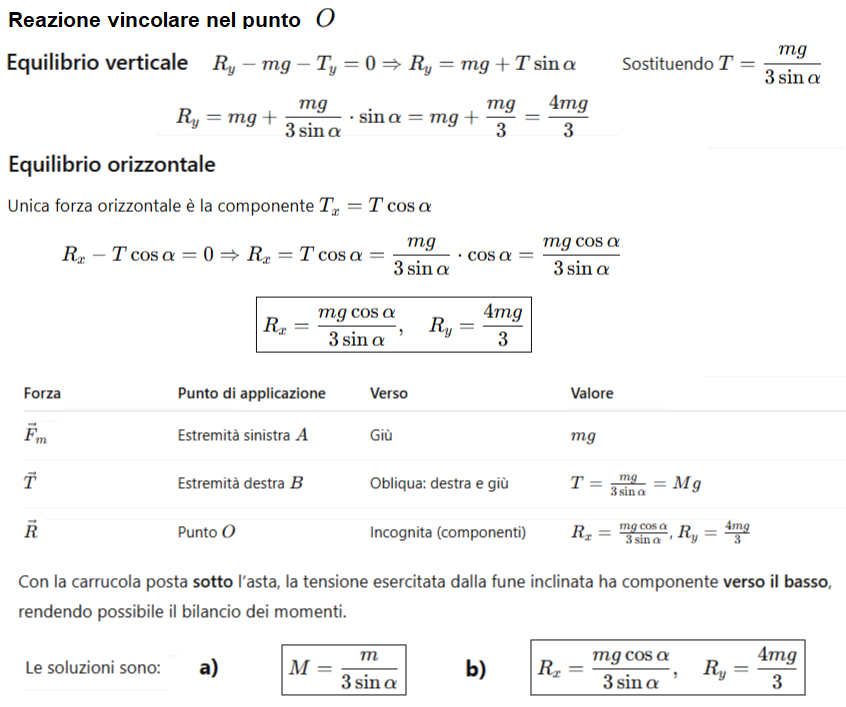

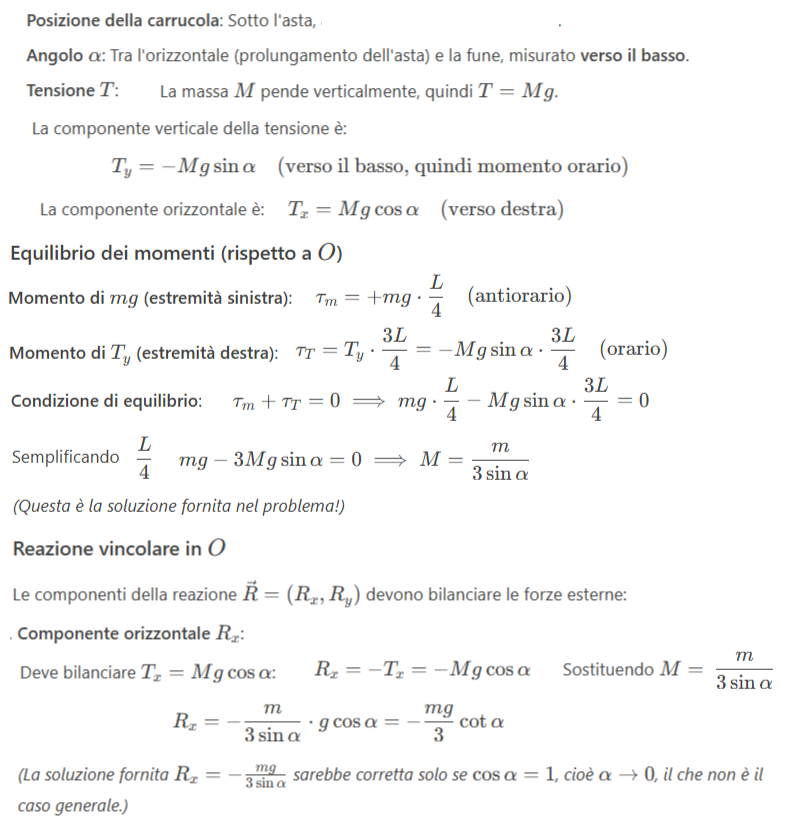

Confronto fra le soluzioni corrette e quelle non compatibili indicate nel testo
16277
punti
Livello 8
@gregorius wow, wow, wow !!!👍👌👍++++++
