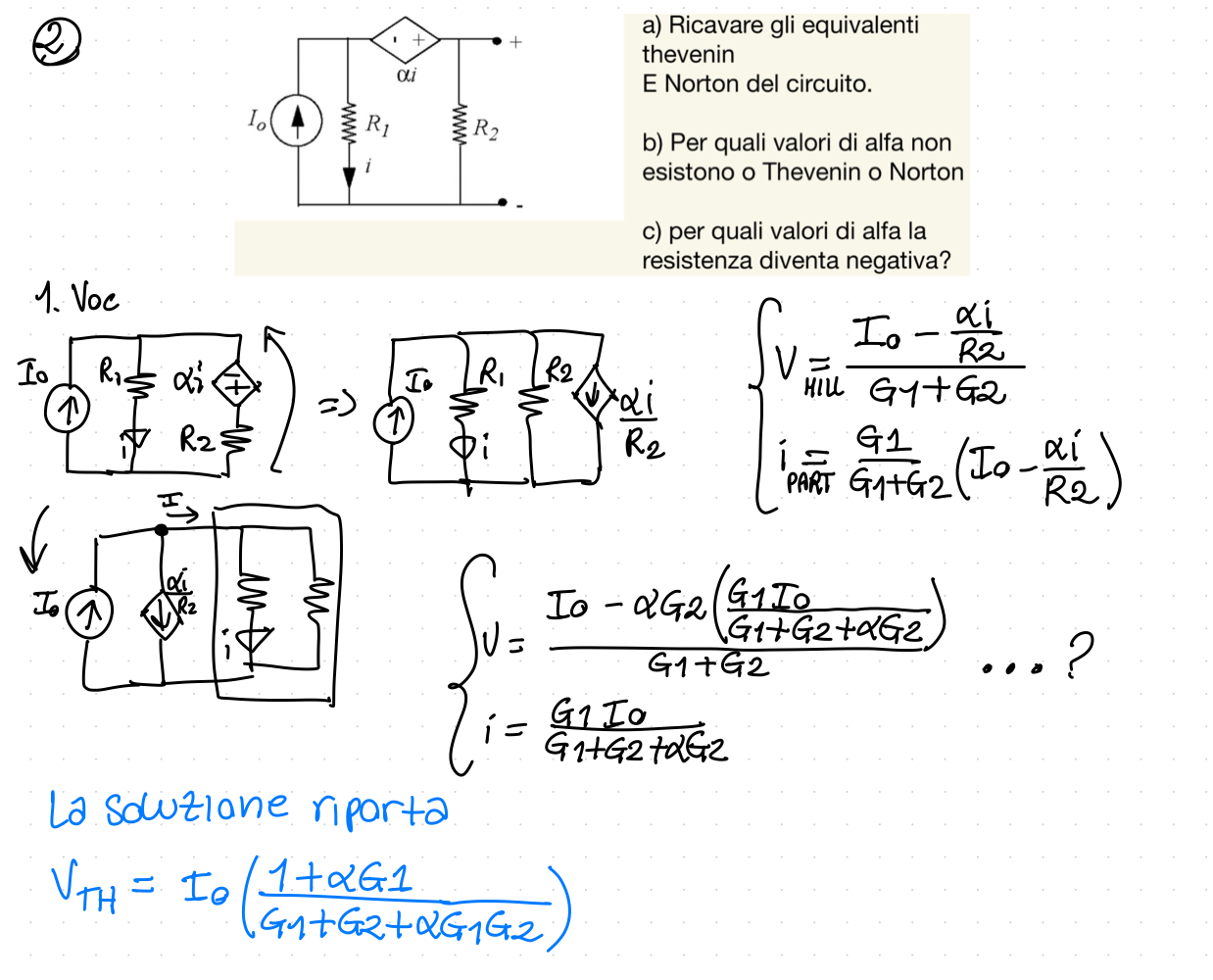

Salve gentilissimi, ho un problemino con un circuito in realtà molto semplice. Non riesco a trovare Voc di circuito aperto (Thevenin) per proseguire nell'esercizio. Sono alle prime armi e purtroppo o per fortuna le varie AI non se la cavano con elettrotecnica.
Nelle soluzioni è segnato che la Vth debba essere quella che vi ho riportato scritta in blu. Potreste gentilmente indicarmi in cosa sto sbagliando? Forse nel trasformare il generatore? vi ringrazio!!
92
punti
Livello 1

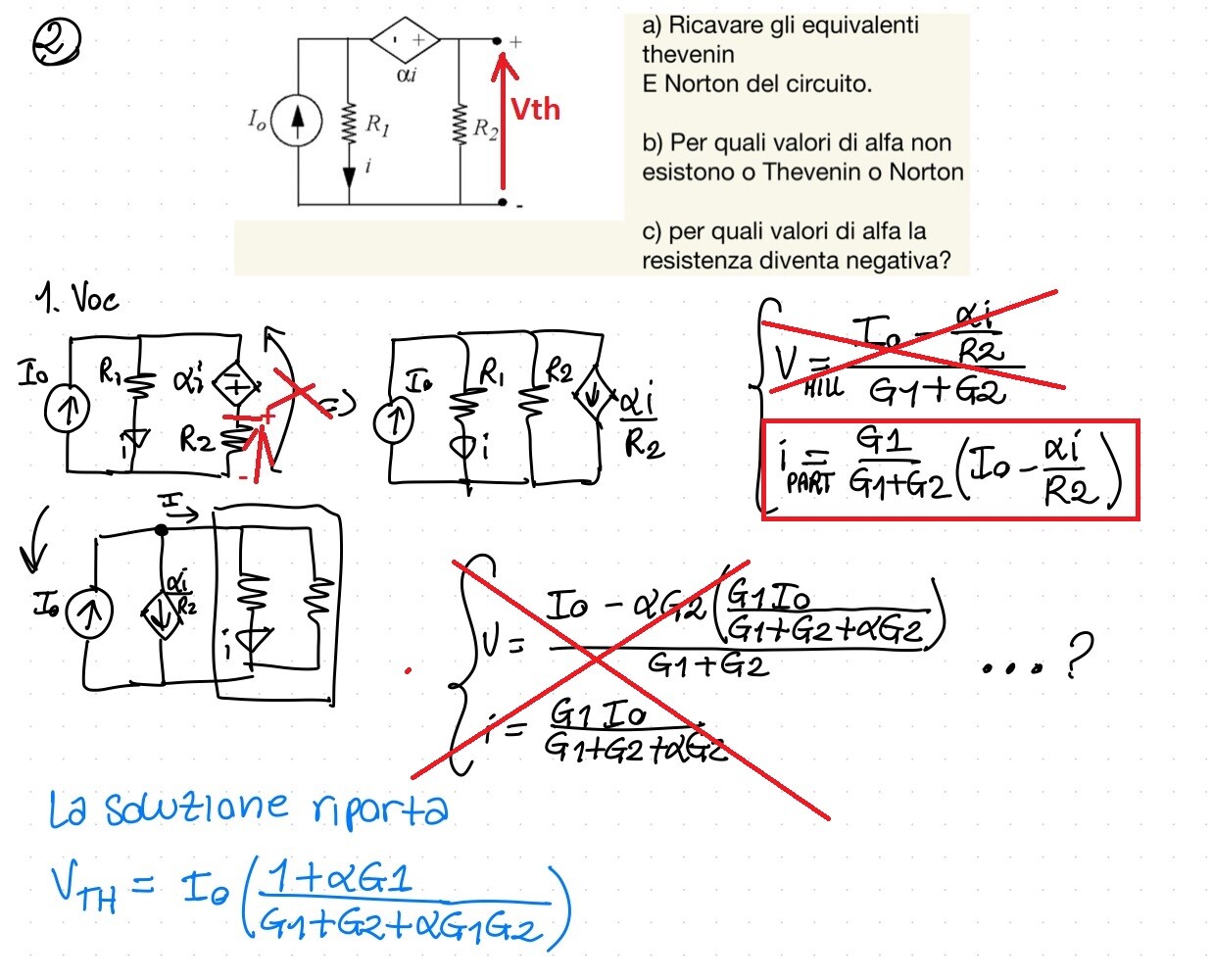

Vth = r1*i+a*i = i(r1+a) = g1(io-a*i/r2)(r1+a)/(g1+g2)
tieni presente che i= Vth/(r1 + a)
Vth = g1(io(r1+a) -a*g2* Vth)/(g1+g2)
---> v = Vth --> iog1(r1+a)/(g1+g2) = v(1 +g1* a*g2/(g1+g2))
--> iog1(r1+a)/(g1+g2) = v(g1+g2 +g1* a*g2)/(g1+g2))
---> iog1(r1+a)= v(g1+g2+ ag2g1)
--> iog1(r1+a)= v(g1+g2+ag1g2)
--> io(1 +ag1) = v(g1+g2+ag1g2)
---> v = io(1+ag1)/(g1+g2+ag1g2) ---> ok
7583
punti
Livello 5
@nik woow!!!👍👌👍...Felice Domenica
...grazie e altrettanto .
