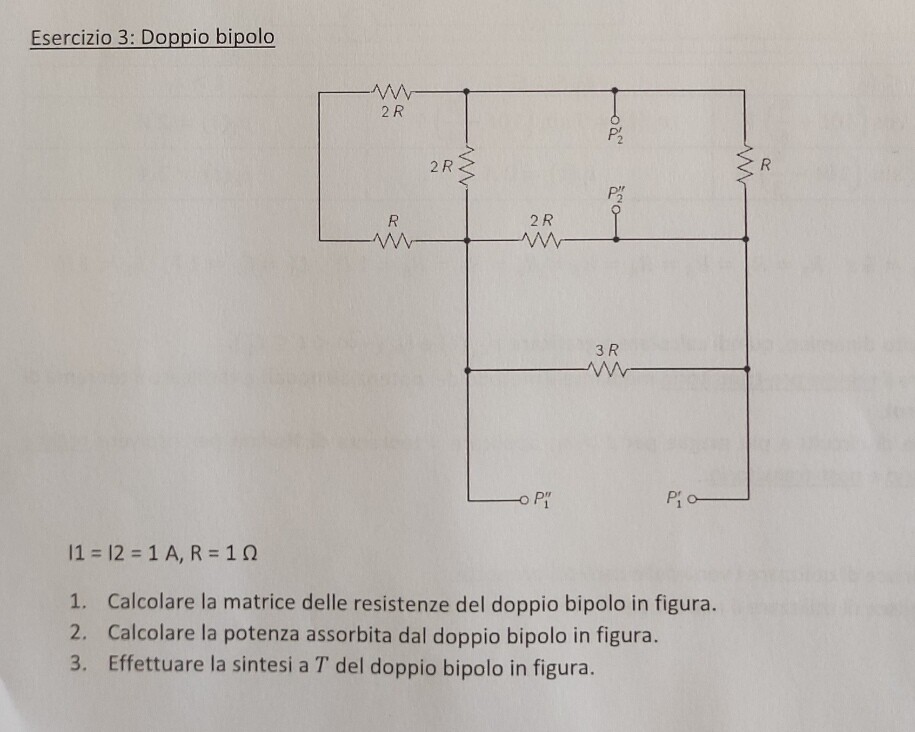

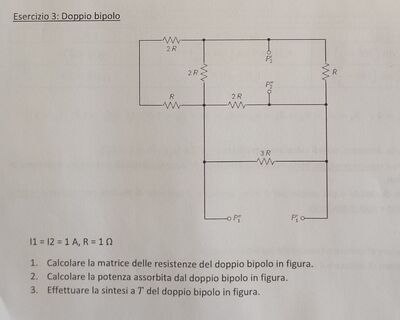

Buonasera, oggi avrei bisogno di una mano con la risoluzione del seguente esercizio:
Buonasera, oggi avrei bisogno di una mano con la risoluzione del seguente esercizio:
122
punti
Livello 1
https://www.sosmatematica.it/forum/domande/aiuto-elettrotecnica-3/#post-73247
se il link non funziona sostituisci ai + del link %20
oppure aggiungi h all'inizio del seguente...
ttp://www.die.ing.unibo.it/pers/morandi/didattica/EeT/5.%20Doppi%20bipoli%20adinamici.pdf
...casomai posta la tua soluzione e controllo!
---------------------------------------------------
1.

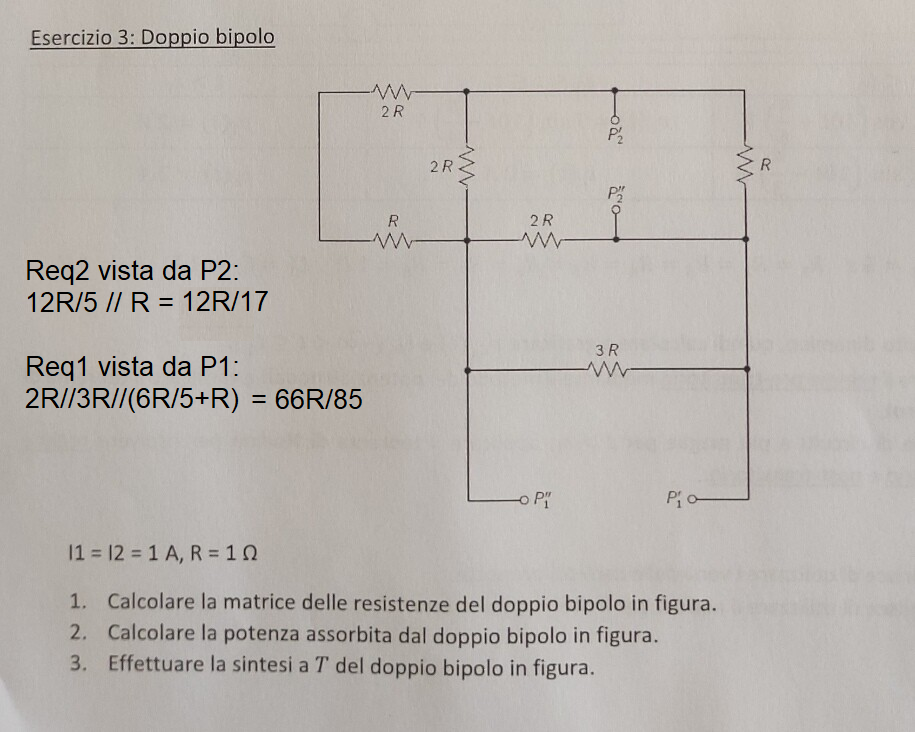

r11 = req1 = (3r)//(2r)//(r+(2r)//(3r)) = 1/(1/(3r)+1/(2r)+1/(r+6r/5)) = (66 r)/85
r22 = req2 = r//(rab+(3r)//(2r)) =r// (2rab) = 1/(1/r + 1/(2.4r)) = (12 r)/17

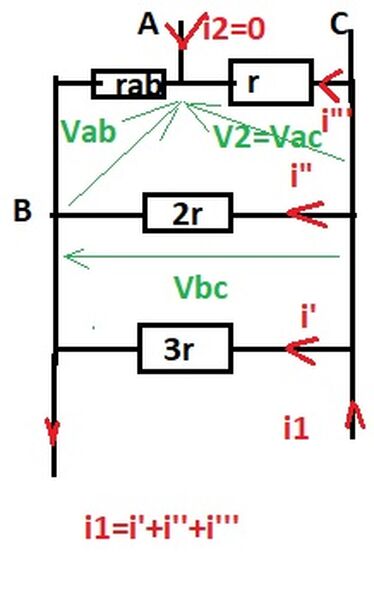

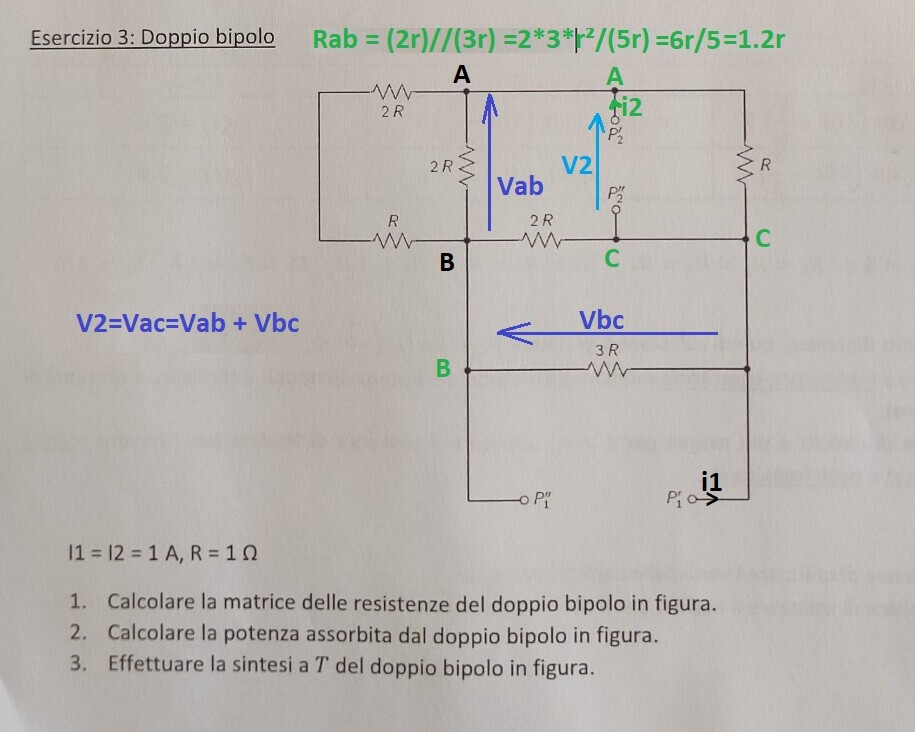

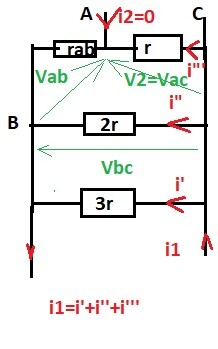

r12 = r21 = V2/i1 = (Vbc +Vab)/i1 = Vac/i1 = r*i'''/i1
ma
i''' = i1*rp/(rab+r) = i1(rab//(rab+r)/(rab+r))= i1(rab(rab+r)/(rab+rab+r))/(rab+r) = i1*rab/(2rab+r)
quindi:
r12 = r*rab/(2rab+r) = r*1.2r/(2.4r+r) = 1.2r/3.4 =6r/17
controlla...
2.
P = V1*i1+V2*i2 = r11*i1*i1 + r12*i2*i1+ r21*i1*i1 + r22*i2*i1 = 66/85 + 2*6/17 +12/17= 186/85 =~ 2.19 W
