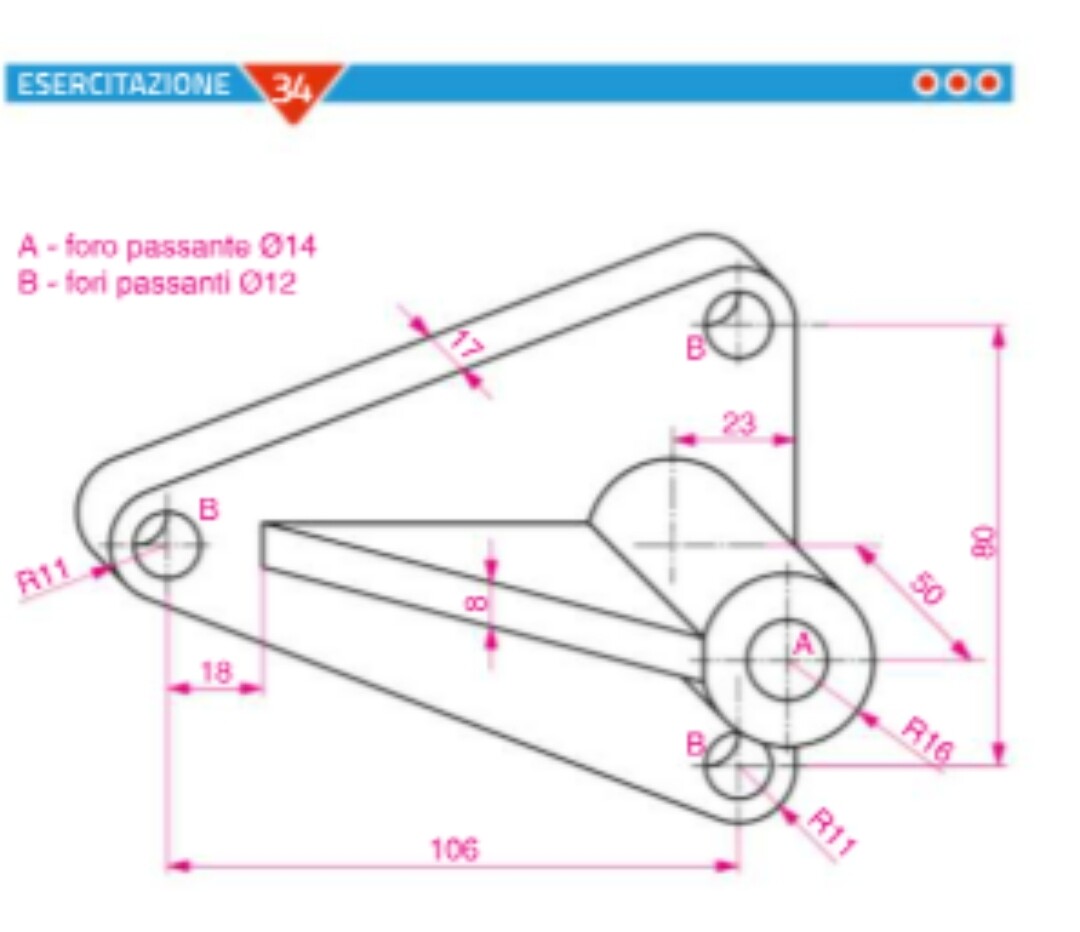

Salve a tutti,vi chiedo gentilmente se mi riuscite a farmi comprendere la parte delle Sezioni tipo
- sezione longitudinale A-A
- sezione trasversale B-B
Di questa figura. Grazie mille. PER FAVORE VI CHIEDO UNA MANO PLS. Rischio il debito..
Salve a tutti,vi chiedo gentilmente se mi riuscite a farmi comprendere la parte delle Sezioni tipo
- sezione longitudinale A-A
- sezione trasversale B-B
Di questa figura. Grazie mille. PER FAVORE VI CHIEDO UNA MANO PLS. Rischio il debito..
4
punti
Livello 0
@saz_nintendo ...Aspetta Gramor che certamente arriva in tuo soccorso!!
==============================================

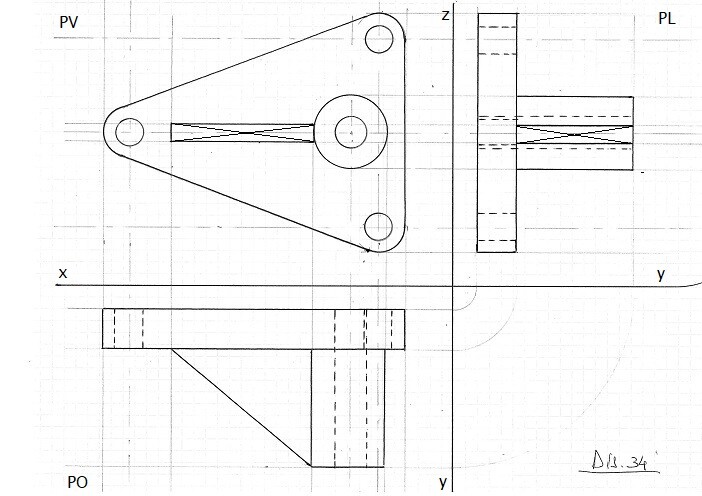

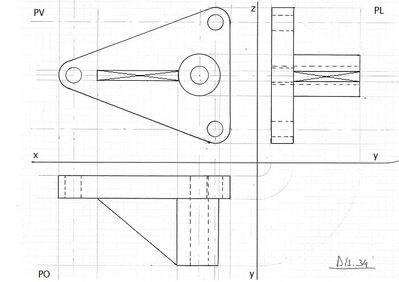

Queste intanto sono le proiezioni ortogonali delle tre viste partendo dalla foto:
68250
punti
Genius I
@saz_nintendo - A seguire il disegno per le sezioni. Saluti.
=================================================

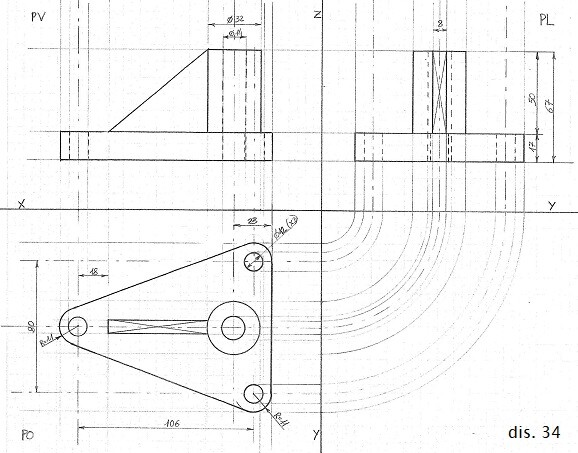

Proiezioni ortogonali, a cui sono aggiunte le quote, con viste sui piani, PV, PO e PL, utilizzando la vista frontale della proiezione inviata in precedenza come vista in pianta cioè dall'alto per poi rappresentare meglio le sezioni richieste:
68250
punti
Genius I
@saz_nintendo - Proiezioni ortogonali sui piani: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@saz_nintendo - A seguire le sezioni.

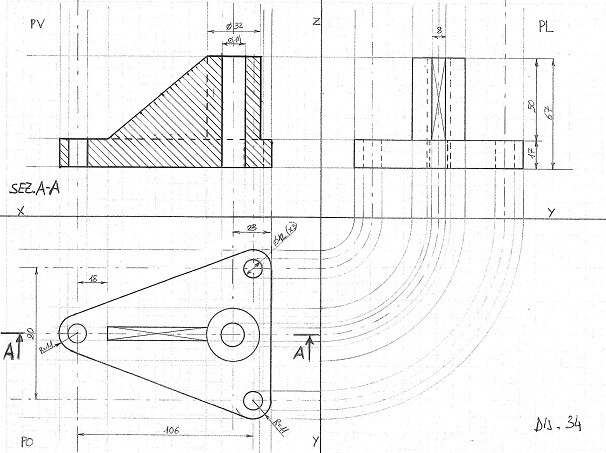

Proiezioni ortogonali con sezione longitudinale A-A:
68250
punti
Genius I
@saz_nintendo - La sezione longitudinale A-A è proiettata direttamente dal PO al PV.
@saz_nintendo - A seguire la sezione trasversale B-B.

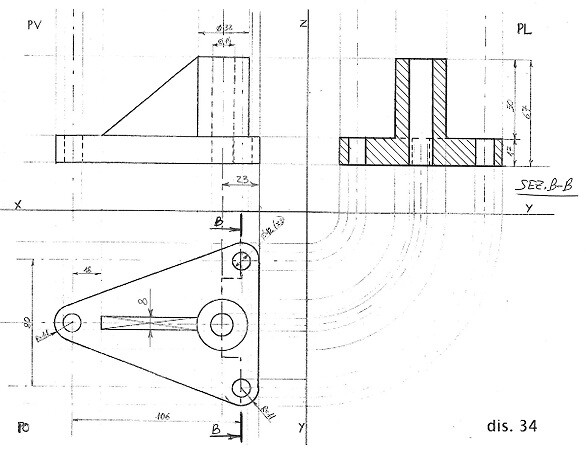

Proiezioni ortogonali con sezione trasversale B-B:
68250
punti
Genius I
@saz_nintendo - La sezione trasversale B-B è proiettata direttamente dal PO al PL, da notare la spezzatura della linea di sezione per passare sui 2 fori Ø12 e sul foro Ø14.
@saz_nintendo - Questo è solo un modo per sezionare trasversalmente e longitudinalmente il particolare, puoi fare le sezioni dove vuoi, ma mi sembra che come te le ho fatte siano più chiare tutte le parti; inoltre le due sezioni le potresti anche rappresentare a parte nello spazio in basso a destra, tavola per tavola, senza modificare le tre proiezioni. Saluti.
