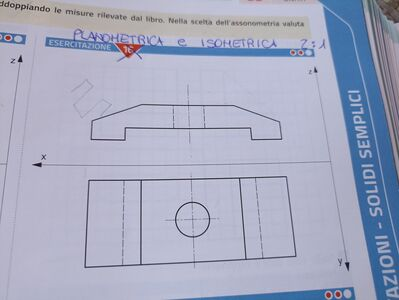

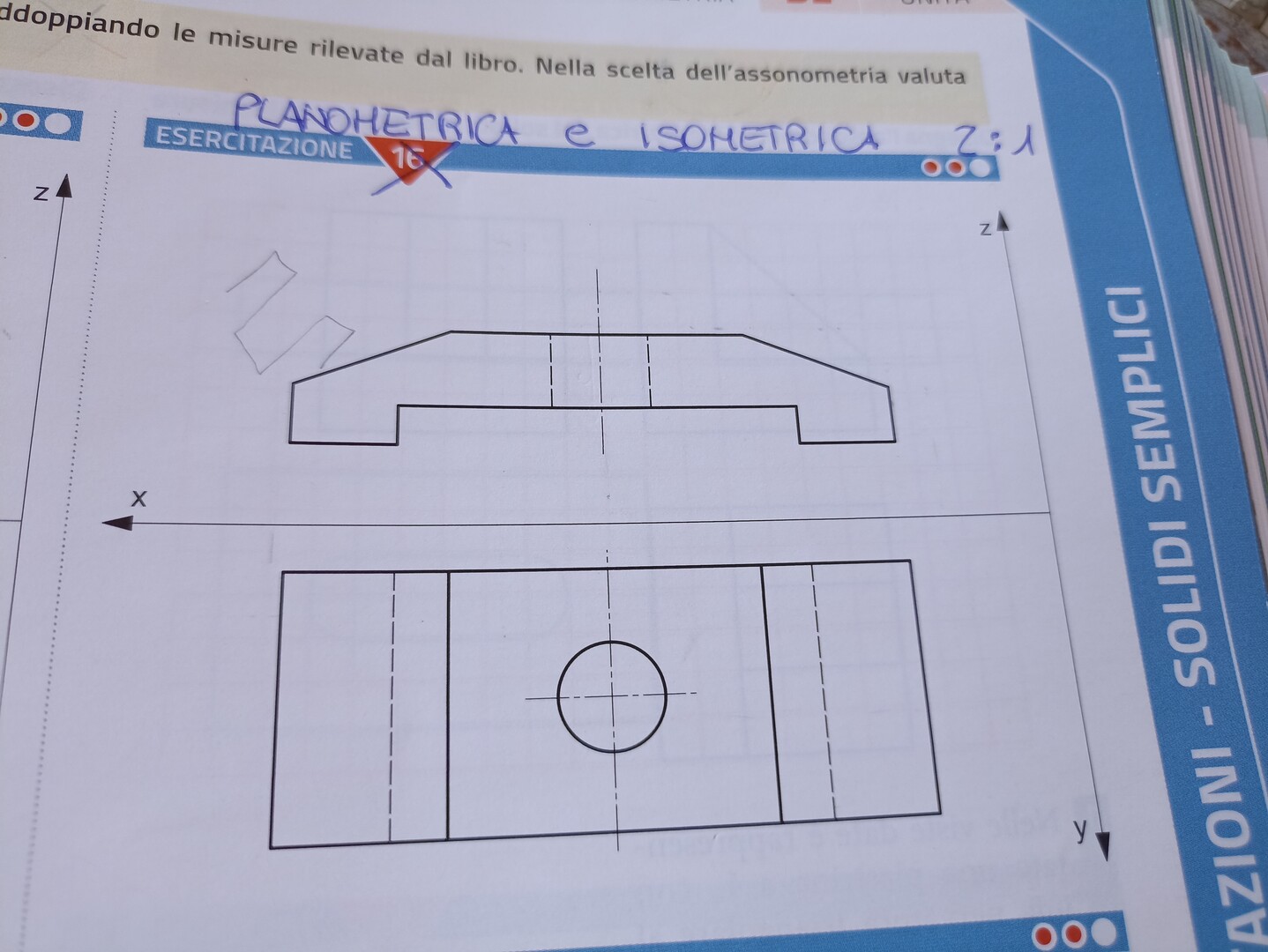

buongiorno. Qualcuno mi può dare una mano?. Grazie
buongiorno. Qualcuno mi può dare una mano?. Grazie
138
punti
Livello 1
================================================

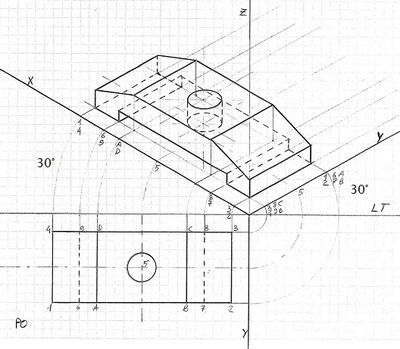

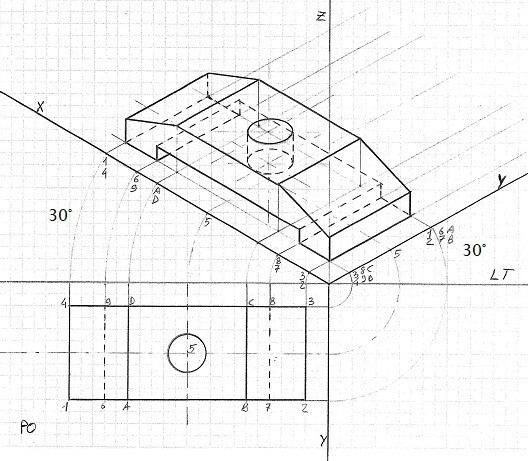

Assonometria isometrica a 30° del part. n°16:
68249
punti
Genius I
@Giuli_00 - Ho disegnato il particolare in proporzione con le misure prese dalla foto, da ricordare che per convenzione pratica, nell'assonometria isometrica a 30°, i rapporti delle quote lungo gli assi normalmente sono: Ux= 1 : Uy= 1 : Uz= 1. Saluti.

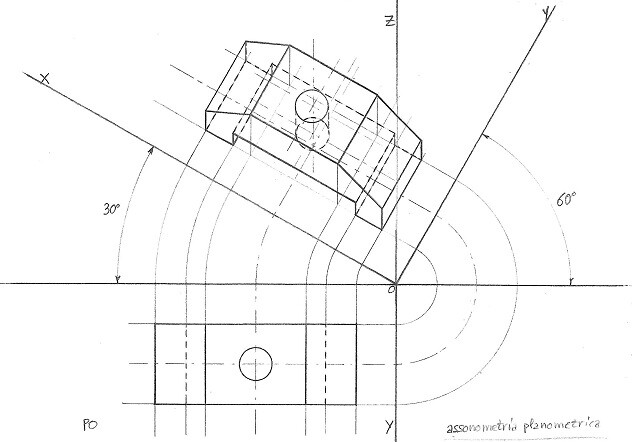

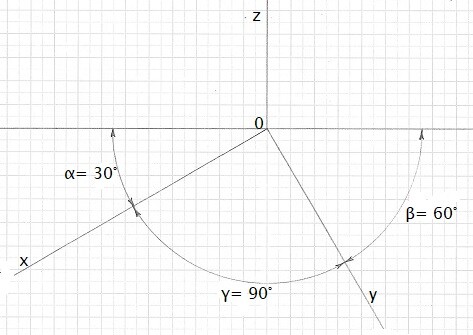

@Giuli_00 - Più tardi ti invio la planometrica. Saluti.
@gramor grazie! Saluti
