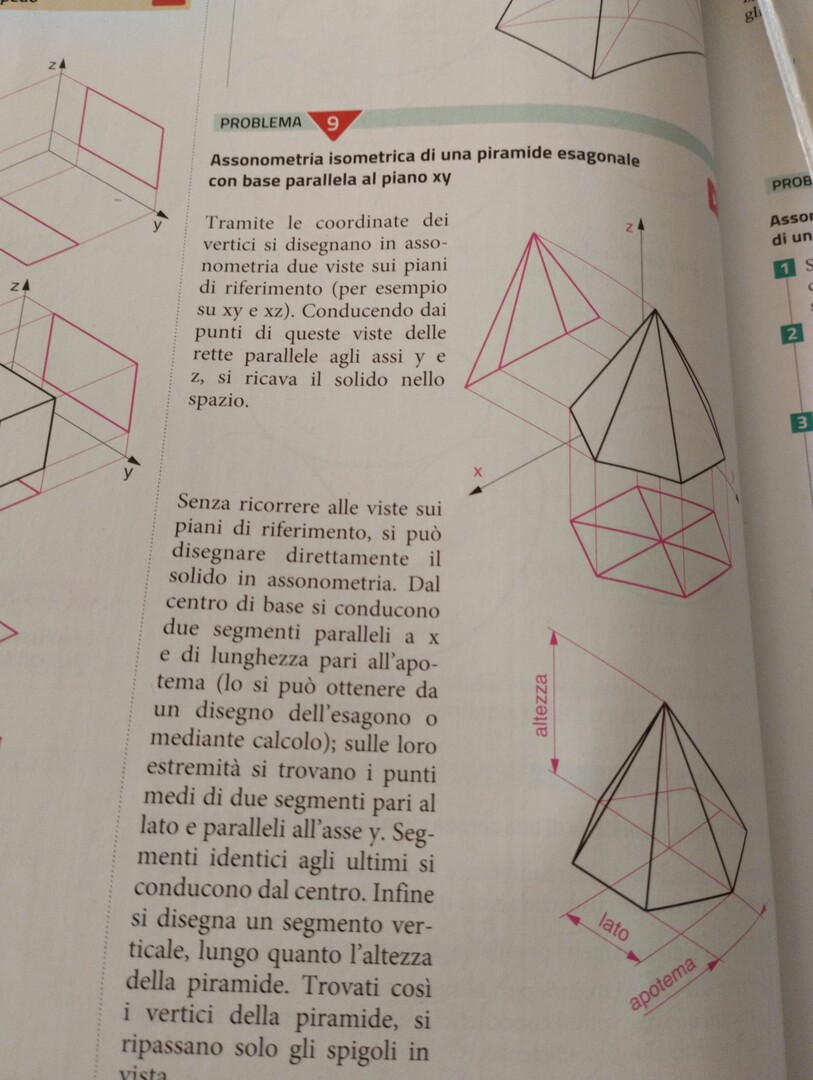

Assonometria isometrica di una piramide esagonale con base parallela al piano xy potete aiutarmi per favore

gramor puoi aiutarmi per favore

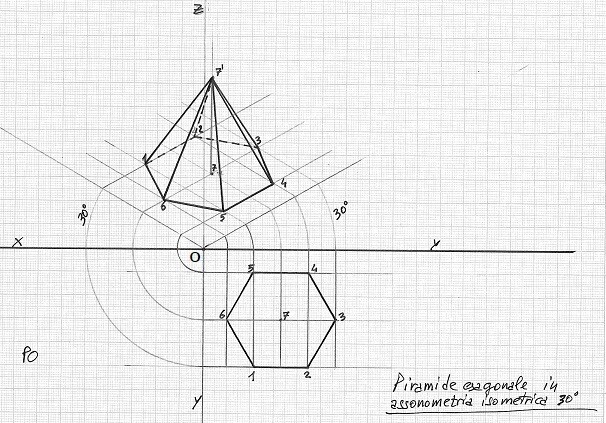

@asiapagliaro - Come vedi ho costruito direttamente la piramide esagonale in assonometria isometrica 30° senza partire dalle viste in ortogonale, non era richiesto nella domanda in caso fai sapere, per cui seguendo il disegno:

- traccia le linee in croce xy e zy;

- dall'origine fai partire due linee inclinate a 30°;

- costruisci l'esagono regolare con la base parallela al PO;

- traccia le tre linee di proiezione fino all'asse zy e le quattro linee fino all'asse xy;

- con il compasso puntato sull'origine O collega le linee di proiezione dette alle due linee a 30°;

- traccia la griglia di costruzione e trova i punti numerati da 1 a 6 li colleghi con linea fine;

- fai la stessa cosa con il centro n° 7 che serve per l'altezza e sull'esagono in assonometria trovi il punto corrispondente da lì tracci l'altezza con linea fine verticale con una misura a piacere determinando il vertice che puoi chiamare 7';

- dal vertice colleghi i punti da 1 a 6 con linea fine;

- non resta che marcare con linea grossa tutti gli spigoli in vista e tratteggiare quelli laterali e di base che risultano nascosti.

Saluti.

@asiapagliaro - Per una buona rappresentazione e non avendo indicato le misure ho disegnato l'esagono con spigolo di base s= 23 mm e altezza h= 40 mm; vedi tu se hai altri dati. Saluti.

@gramor grazie mille buona giornata

@asiapagliaro - Grazie a te, buona giornata.
