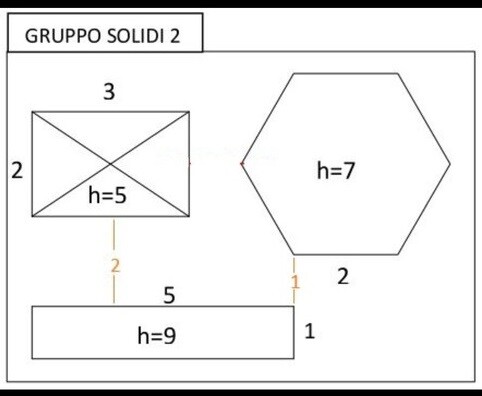

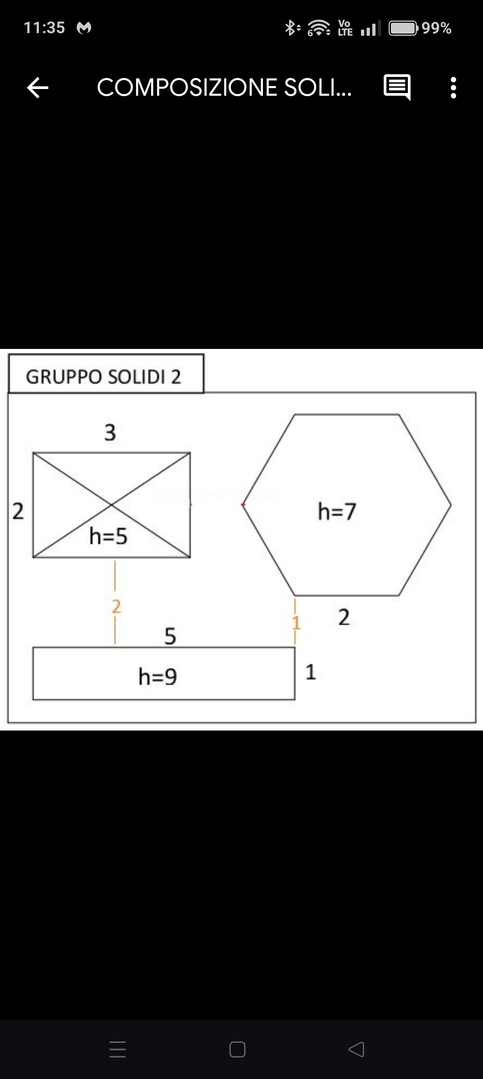

Assonometria isometrica di una composizione di solidi (per tutti). (E' consigliabile ridisegnare prima le figure sul piano orizzontale e poi fare le proiezioni sugli assi con il compasso, come avete fatto nei primi esercizi).

================================================================

Proiezioni ortogonali dei tre solidi:

Question

[attach]126706[/attach]

gramor · Accepted Answer

Assonometria isometrica di una composizione di solidi (per tutti). (E' consigliabile ridisegnare prima le figure sul piano orizzontale e poi fare le proiezioni sugli assi con il compasso, come avete fatto nei primi esercizi).

================================================================

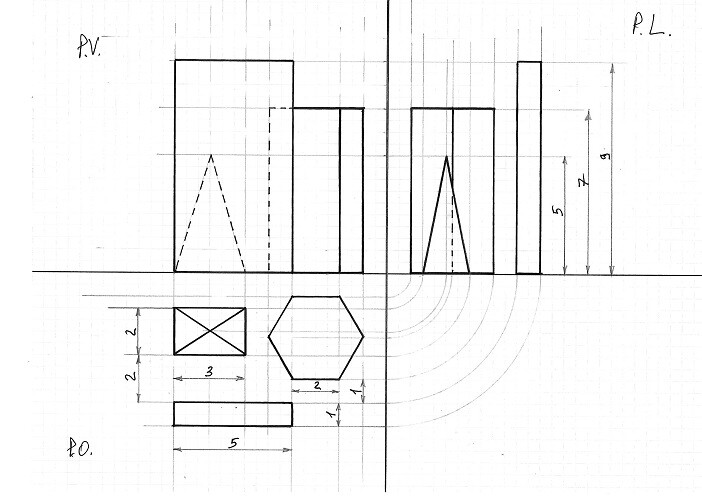

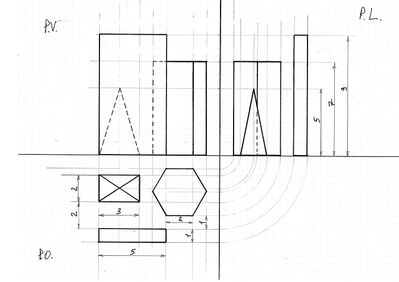

Proiezioni ortogonali dei tre solidi:

gramor

(@gramor)

68268 punti

livello:

Genius I

14413 Risposte
0 4550 4138

24/12/2025 21:08

gramor · Answer

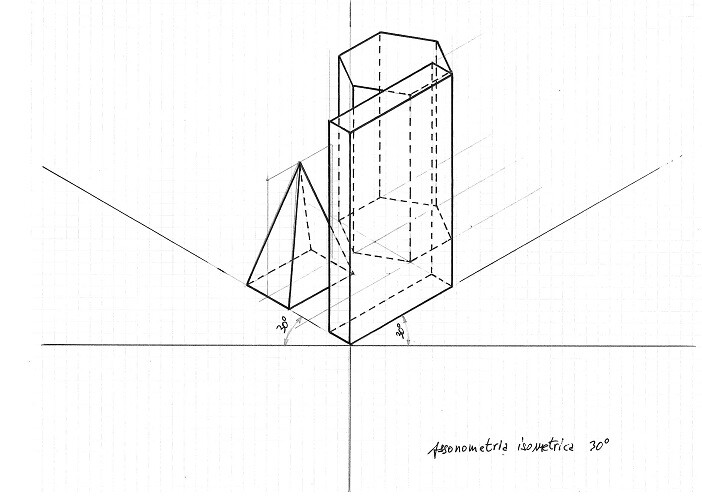

[attach]126730[/attach] Assonometria isometrica a 30°: [attach]126729[/attach]

gramor · Answer

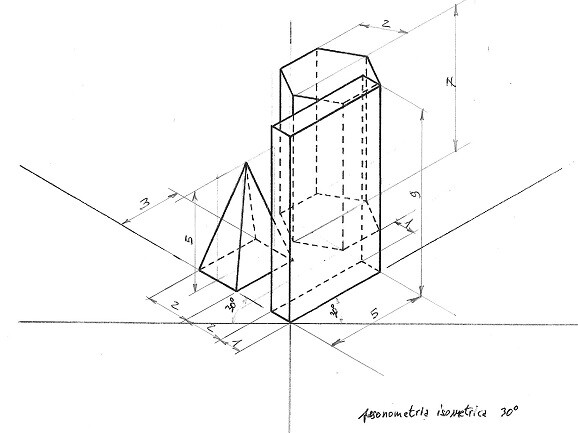

Assonometria isometrica a 30° dei tre solidi con quote: [attach]126993[/attach]
