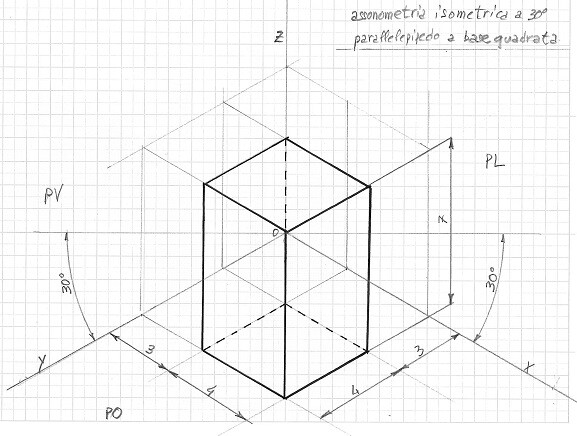

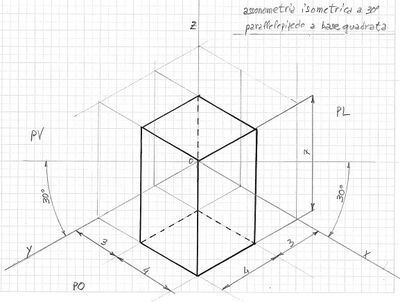

Assonometria isometrica di un parallelepipedo a base quadrata

@gramor grazie mille 😊

@elisapat - Grazie a te, buon pomeriggio.

@gramor invece in merito a questo dovrei anche qui disegnare le proiezione ortogonali come fate nel cubo? Oppure no?

@elisapat - Non saprei dirtelo, dovrei sapere con le spiegazioni l'insegnante cosa chiede, se questi disegni sono solo a scopo didattico può certamente chiedere, sia assonometria, che la rispettiva proiezione ortogonale; quello che ti posso dire è che se serve una visione immediata reale del particolare, specie se più complesso di questo, va benissimo solo l'assonometria isometrica (secondo me meglio sarebbe la dimetrica o la cavaliera perché se hai un particolare come questo o peggio un cubo si sovrammettono alcune linee) ma per una rappresentazione ad uso, per esempio, di un operatore alle macchine utensili allora è importante fare le proiezioni ortogonali con almeno due o tre viste. Quindi se dovessi creare un ciclo di produzione con annesso disegno serve l'ortogonale. Saluti.

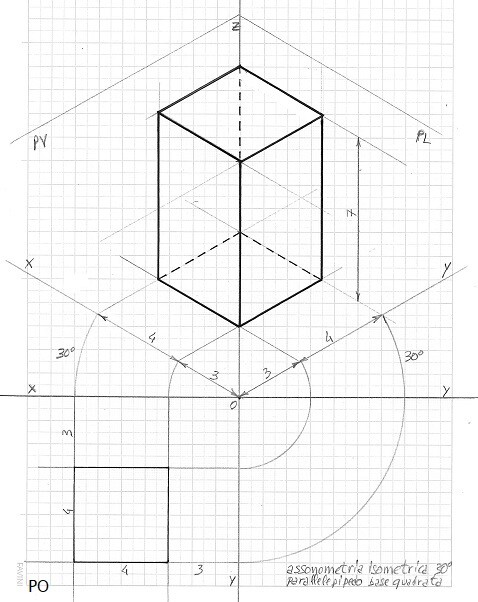

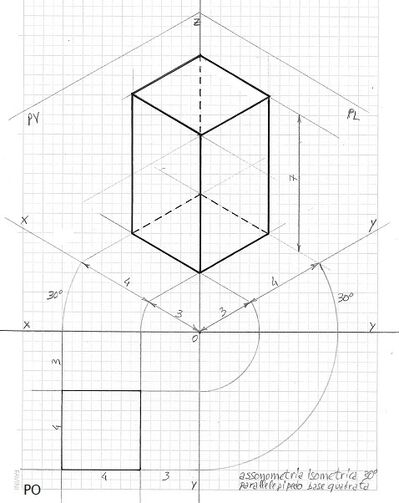

@elisapat - Il risultato come vedi è lo stesso ma costruito con un metodo forse più rispondente per l'uso in ambito didattico. Saluti.

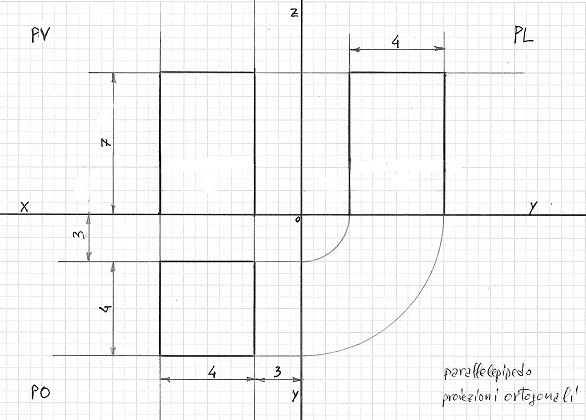

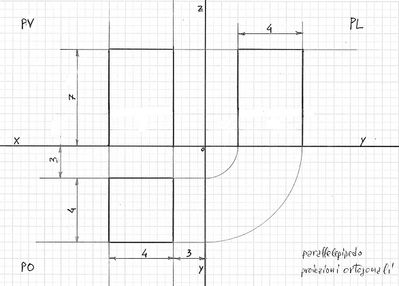

@elisapat - Proiezioni ortogonali sui piani: PV= piano verticale con vista di fronte; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Come vedi il parallelepipedo è poggiato sul PO e distante da PV e PL 3 cm. Buona serata.
