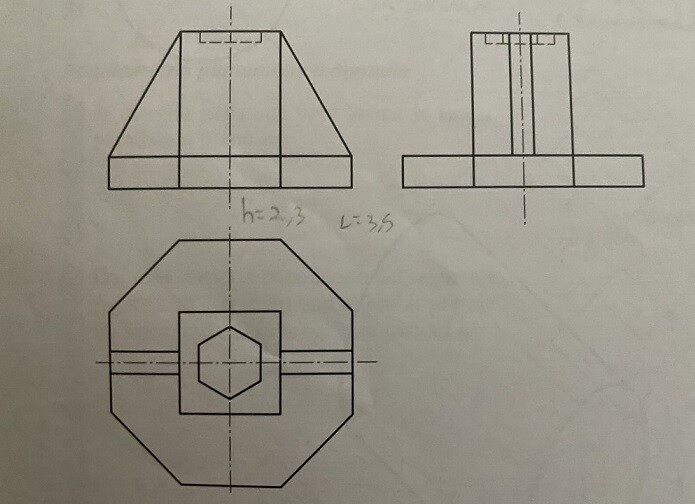

ho bisogno dell’assonometria isometrica di questa figura le misure sono
altezza:6’9 cm lato:10,5
Grazie.
ho bisogno dell’assonometria isometrica di questa figura le misure sono
altezza:6’9 cm lato:10,5
Grazie.
9
punti
Livello 0
==================================

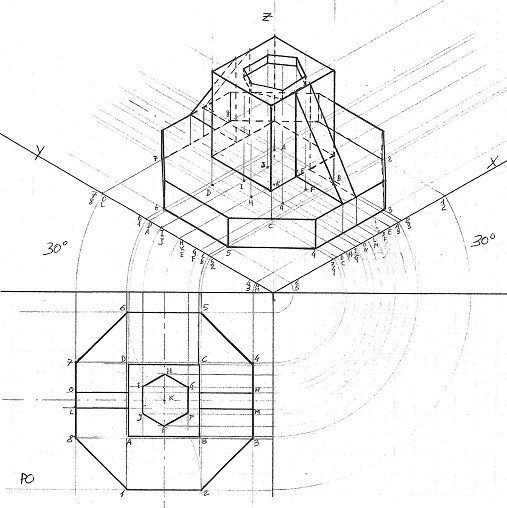

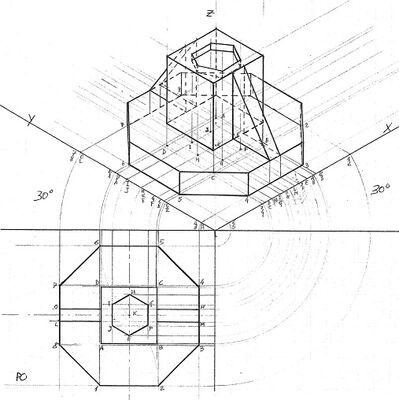

Assonometria isometrica a 30°:
68250
punti
Genius I
@sidebba - Per le quote, a parte quelle indicate, ne mancavano alcune comunque vedi tu il disegno l'ho fatto tutto in proporzione con l'immagine.
@sidebba - Questo è uno dei metodi per l'assonometria isometrica cioè con ribaltamento sui piani, non hai specificato quale, ho seguito questo metodo perché si parte con la pianta in vista con misure reali e anche perché il particolare è po' complesso, con l'altro metodo cioè con piani in tridimensione, si avrebbe una griglia ancora più fitta di linee di costruzione. Saluti.
@sidebba - Riguarda l'assonometria, ti ho rinviato il disegno perché ho aggiustato due linee tratteggiate. Saluti.
@gramor 👍👌👍..Felice Domenica
