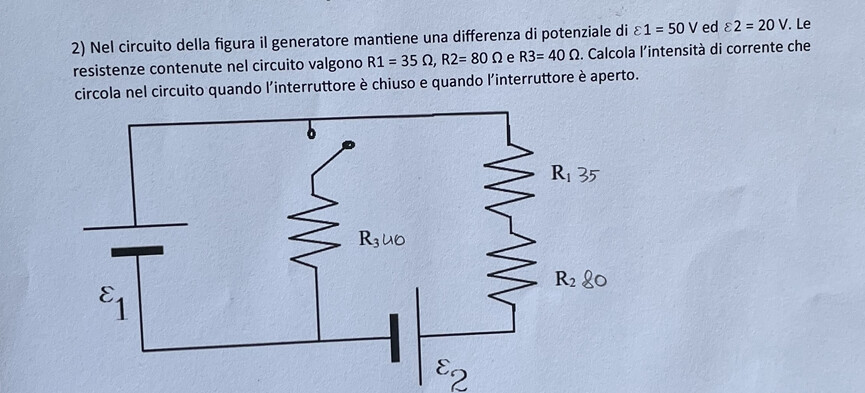

Nel circuito della figura il generatore mantiene una differenza di potenziale di $\varepsilon 1=50 V$ ed $\varepsilon 2=20 V$. Le resistenze contenute nel circuito valgono $R 1=35 \Omega, R 2=80 \Omega$ e $R 3=40 \Omega$. Calcola l'intensità di corrente che circola nel circuito quando l'interruttore è chiuso e quando l'interruttore è aperto.
Buongiorno, mi servirebbe la risoluzione di questo esercizio. Grazie in anticipo per la risposta.
7
punti
Livello 0

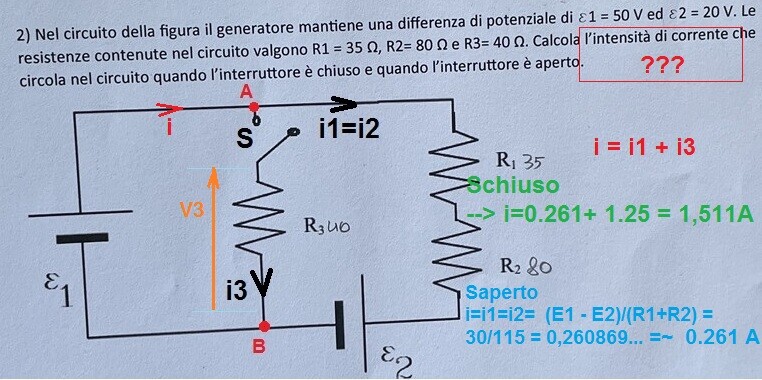

con S chiuso:
V3 = Vab = E1 = 50 V
i3 = E1/R3 = 50/40 = 1.25 A
i1 = i2 = (E1 - E2)/(R1+R2) = 30/115 = 0.260869... =~ 0.261 A
i = i1 + i3 = ~ 1.25 + 0.261 = 1.511 A
con S aperto
V3 = 0 V
i3 = V3 /R3 = 0 /40 = 0 A
i1 = i2 = i = (E1 - E2)/(R1+R2) = 30/115 = 0.260869... =~ 0.261 A
7583
punti
Livello 5

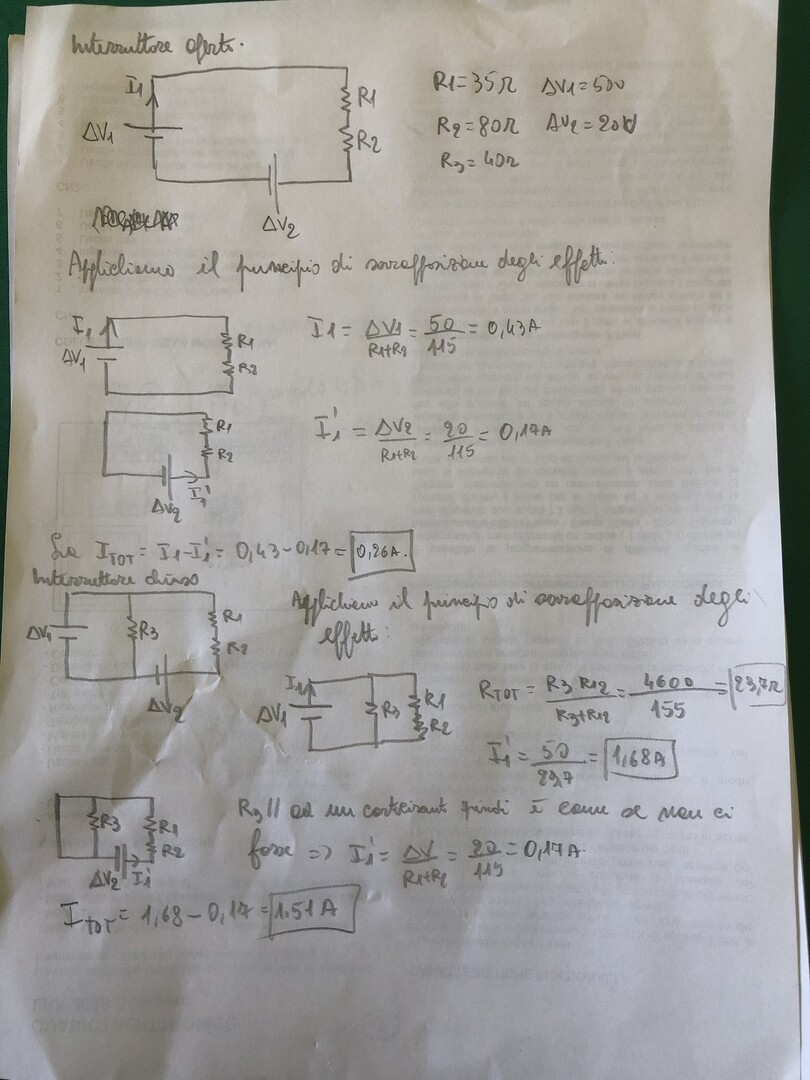

Ad interruttore aperto
I = (e1-e2)/(R1+R2) = 30/115 = 6/23 di A (0,261)
ad interruttore chiuso
I' = I+50/40 = 6/23+1,25 = 1,511 A
