Buon pomeriggio, scusate l'orario, ci sarebbe qualcuno in grado di svolgere questa tavola indicando anche la quote? Grazie mille e buon proseguimento di giornata
Buon pomeriggio, scusate l'orario, ci sarebbe qualcuno in grado di svolgere questa tavola indicando anche la quote? Grazie mille e buon proseguimento di giornata
12
punti
Livello 0
@fabro10 ....chi meglio di gramor ....
==========================================================

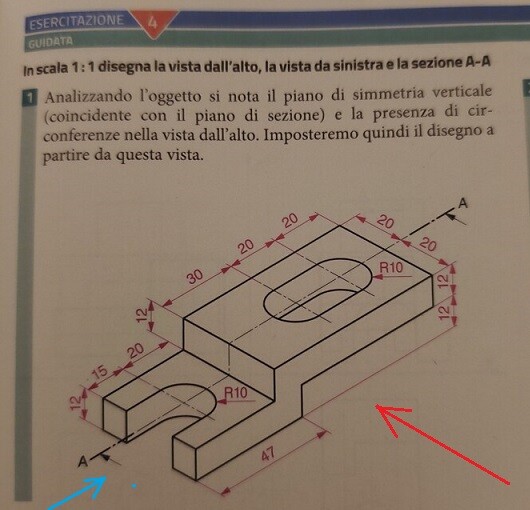

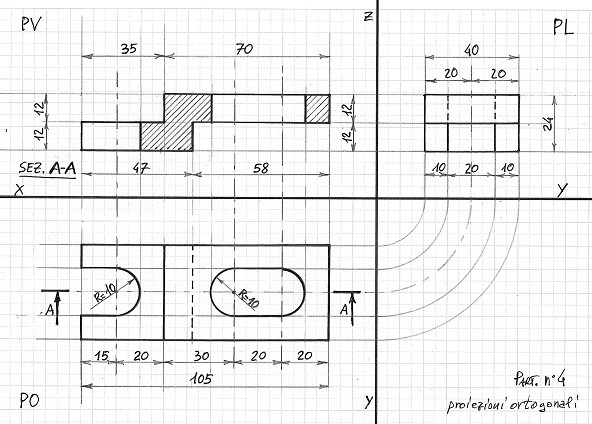

Proiezioni ortogonali del particolare n°4, considerando vista frontale quella che ti ho indicato con la freccia rossa, su piani, PV, PO e PL con sezione A-A sul piano PV:
68267
punti
Genius I
@fabro10 - Proiezioni ortogonali: PV= piano verticale con vista frontale sezionata; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro. Saluti.

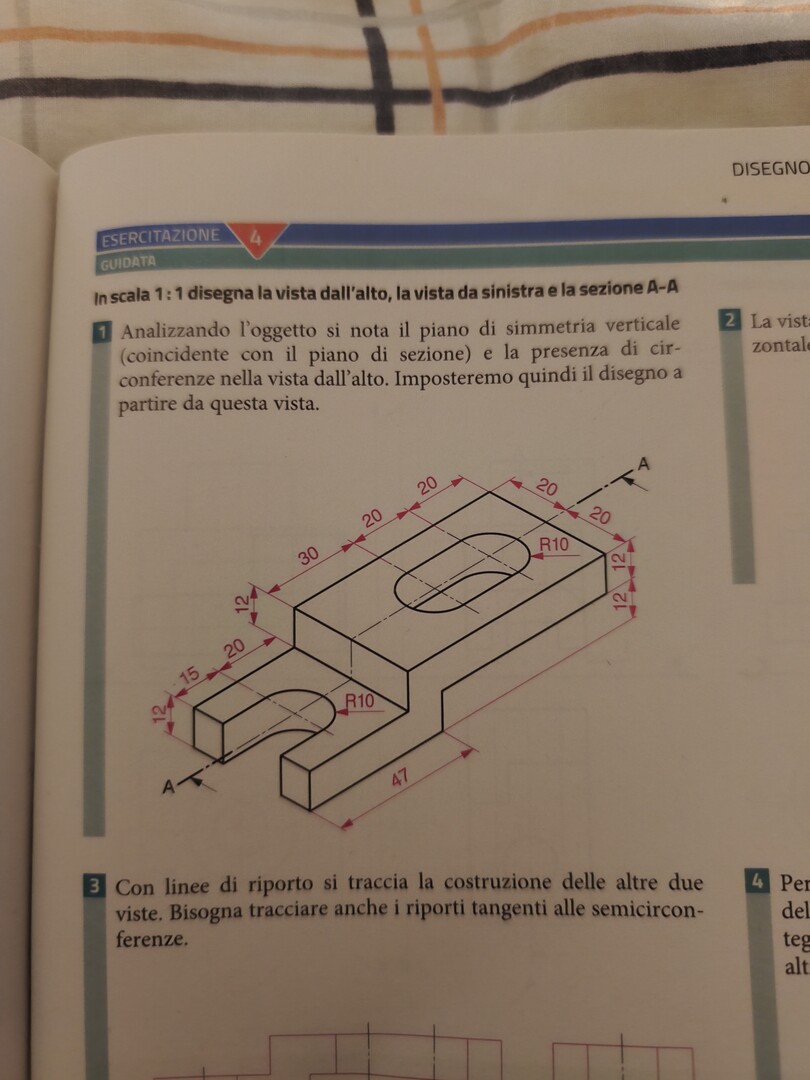

@fabro10 - P.s.: Con il particolare in foto non è chiaro quale sia la vista frontale da dove partire, il particolare è disegnato in isometrica e quindi si potrebbe considerare vista di fronte anche quella che ti ho indicato con la freccia azzurra, bisognerebbe sapere il metodo come è stata costruita, nel caso fai sapere, di solito si parte dalla vista con la freccia in rosso. Saluti e buona giornata a te.
@gramor Buonasera e grazie mille per avermi risposto e aiutato. La vista frontale da cui si deve partire è quella in rosso. La ringrazio ancora e buona serata
@fabro10 - Grazie a te per la conferma, infatti di solito si parte da lì. Buona serata.
