56
punti
Livello 1

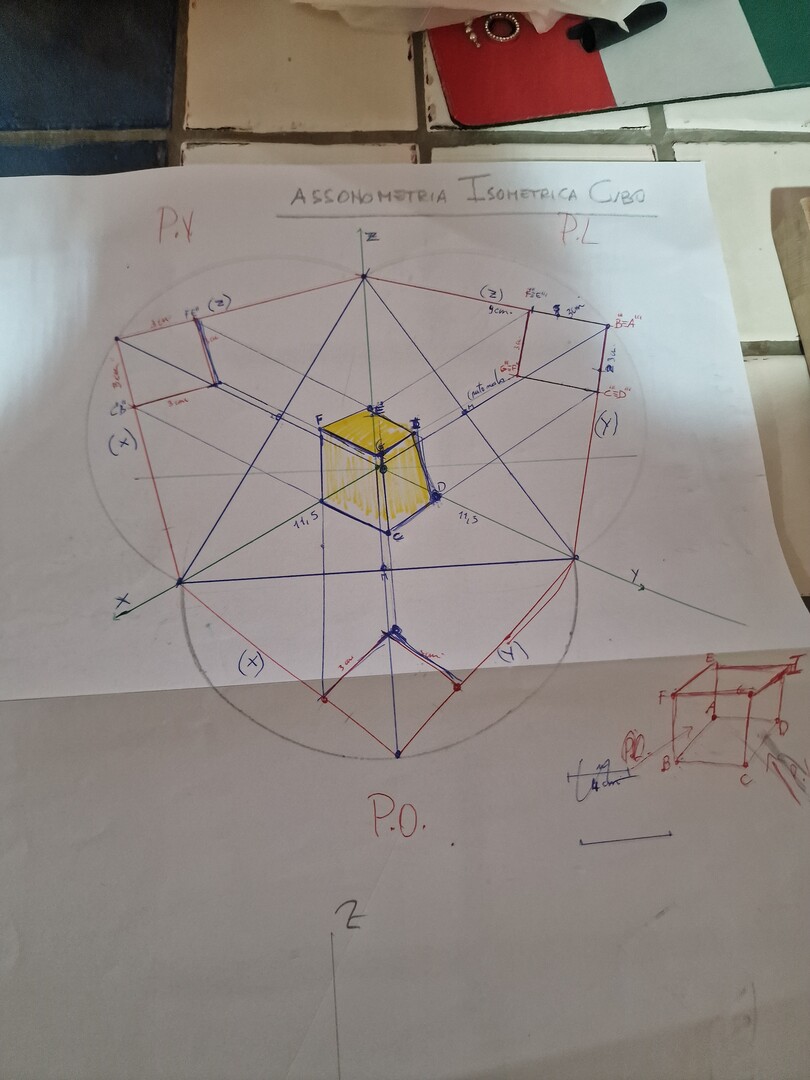

Va bene ciò che hai eseguito salvo un profilo reale destro del cubo che deve essere retto, forse hai solo tracciato male. Poi il triangolo nell'assonometria isometrica deve essere equilatero, nella dimetrica isoscele, e nella trimetrica scaleno; nella isometrica gli angoli rispetto all'orizzontale normalmente sono a 30° ma per esigenze rappresentative possono essere anche a 45° o 60°; anche la dimetrica può avere angolazioni particolari per esempio a sinistra (o destra) ~5°÷12,5° e a destra (o sinistra) ~20°÷45°, a destra si riduce il lato via via che cresce l'angolo, per esempio ai 45° si riduce della metà come nella cavaliera.
Vedi qui nel link di seguito esempi di assonometrie:

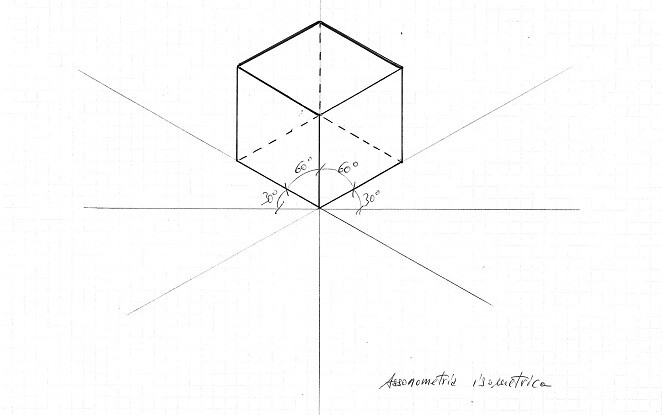

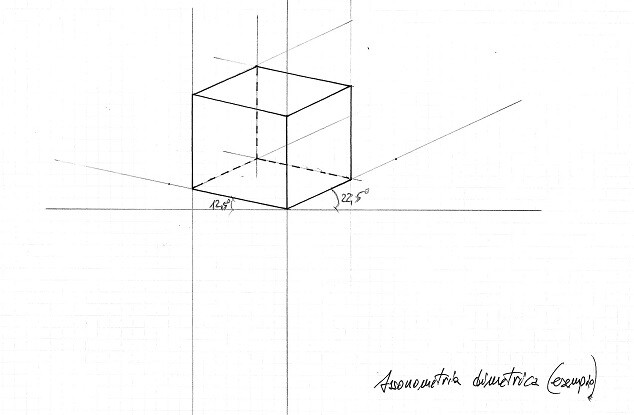

Due semplici esempi di assonometria isometrica e dimetrica:
68301
punti
Genius I
@gramor La gentilezza è una grande dote.
@pavone - Altrettanto gentile te. Da parte mia spero solo di aver chiarito almeno un po'. Cordiali saluti.
@gramor Meno male che ci sei tu a risolvere questi problemi di disegno tecnico. Sei un " valore aggiunto" di (incommensurabile)^n entità per questo sito. Complimenti e grazie 👍 👍 👍
@Gregorius - Complimenti a te invece per le tue eccellenti risposte, riceverli da una persona come te mi rende oltremodo lusingato e gratificato. Con cordialità, buona giornata a te.
