Qualcuno che mi fa questa proiezione ortogonale

Question

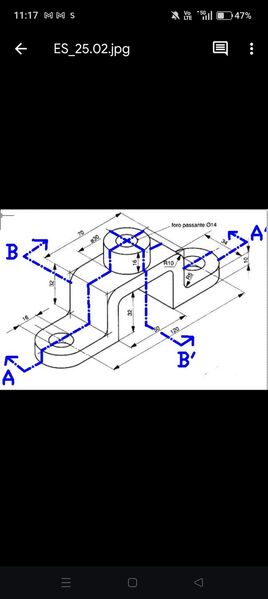

[attach]129504[/attach]

gramor · Accepted Answer

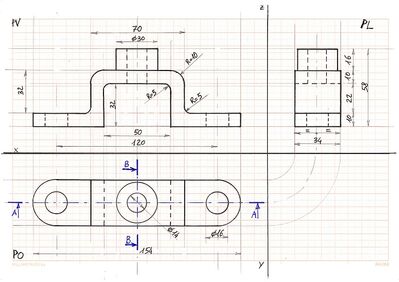

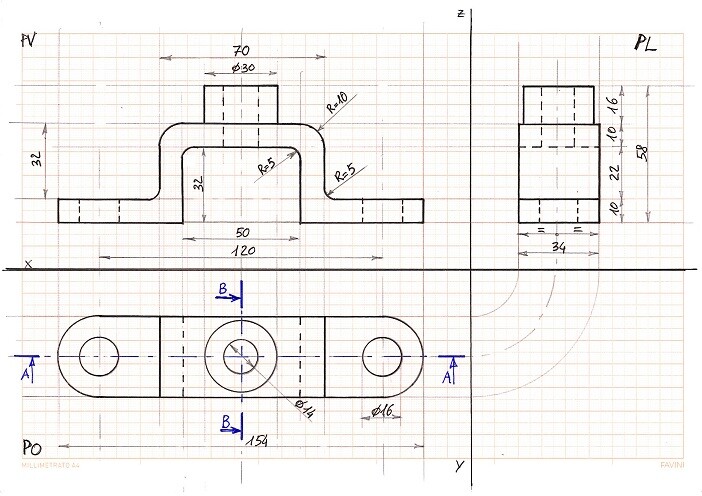

[attach]129519[/attach] ========================================================== Proiezioni ortogonali su piani, PV, PO e PL dalla proiezione isometrica: [attach]129520[/attach]

gramor · Answer

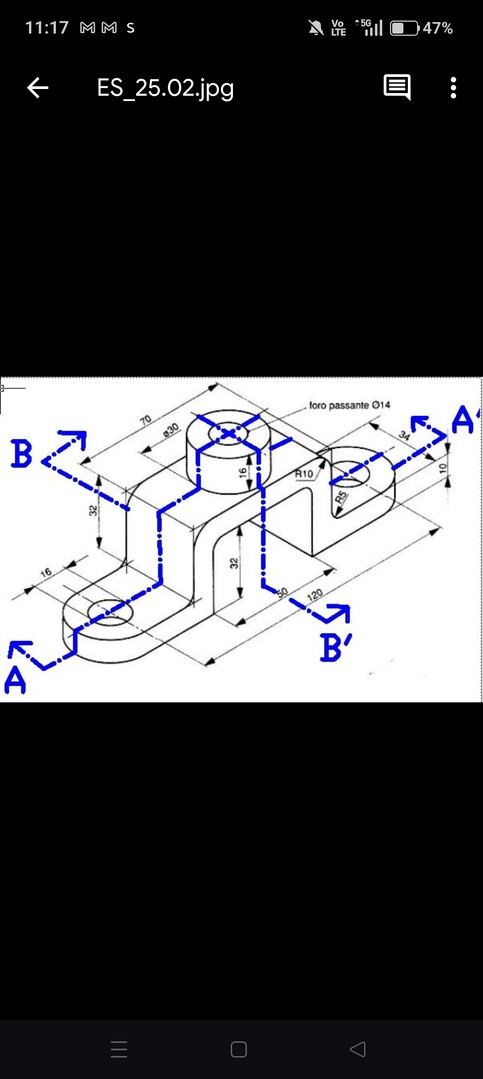

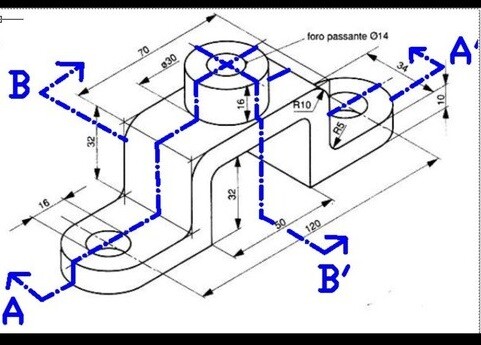

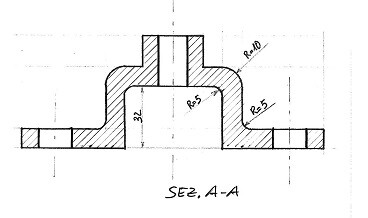

[attach]129532[/attach] ============================================== Sezione A-A: [attach]129533[/attach]

gramor · Answer

[attach]129534[/attach] ================================================= Sezione B-B: [attach]129535[/attach]
