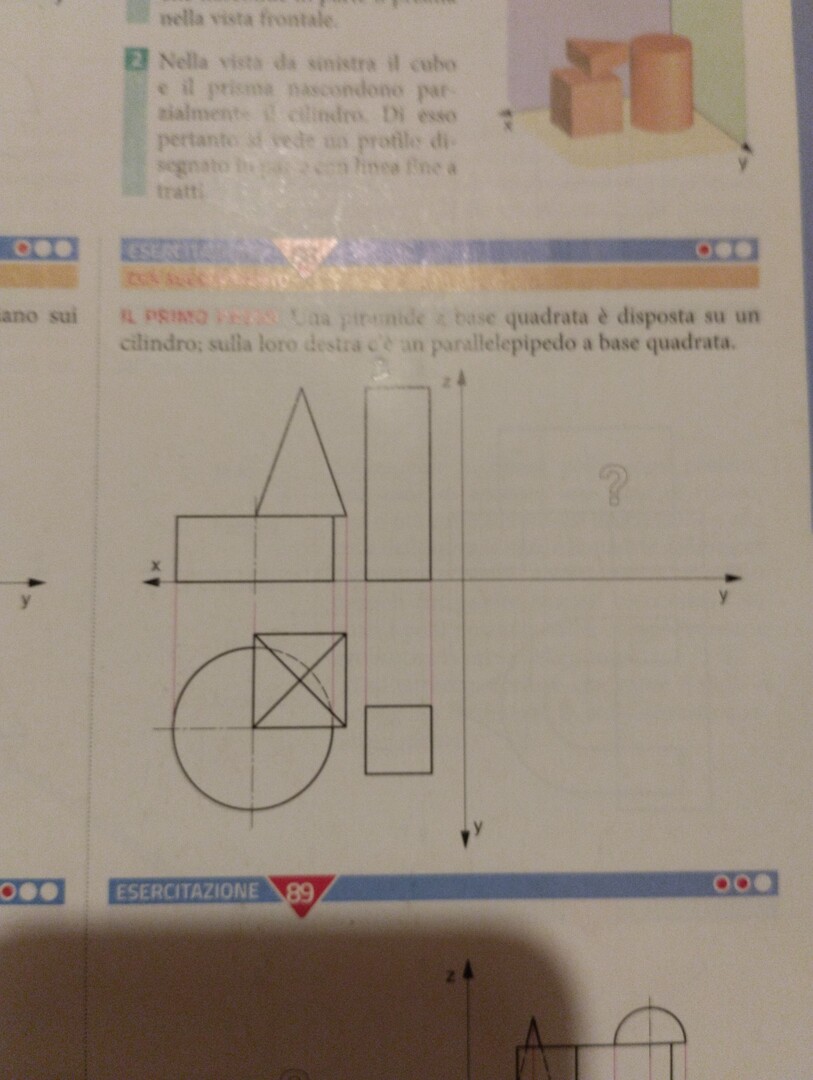

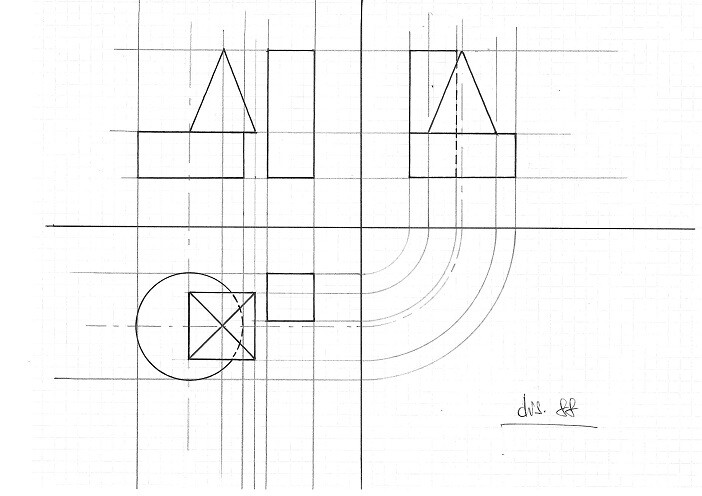

Il testo della domanda è incompleto; comunque è chiaro che si tratta di una piramide appoggiata sopra un cilindro e un parallelepipedo a base quadrata a destra però non avendo una vista dall'alto non so dove siano posizionati parallelepipedo e piramide magari è lasciato alla vostra inventiva, io ho provato così.
68261
punti
Genius I
@asiapagliaro - Ricontrolla ciò che hai inviato. Saluti.

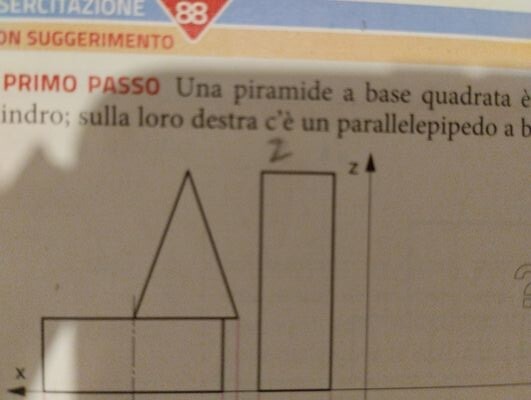

@gramor hai ragione ti rimando la foto l ho fatta male e te ne mando anche un altra che sicuramente dovrò fare grazie per il tuo aiuto
@asiapagliaro - L'avevo quasi indovinata. Ci lavoro.

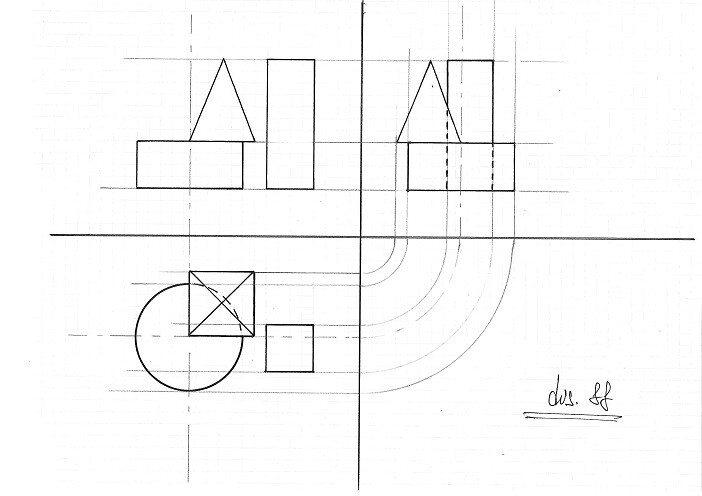

Ecco il disegno 88.
68261
punti
Genius I

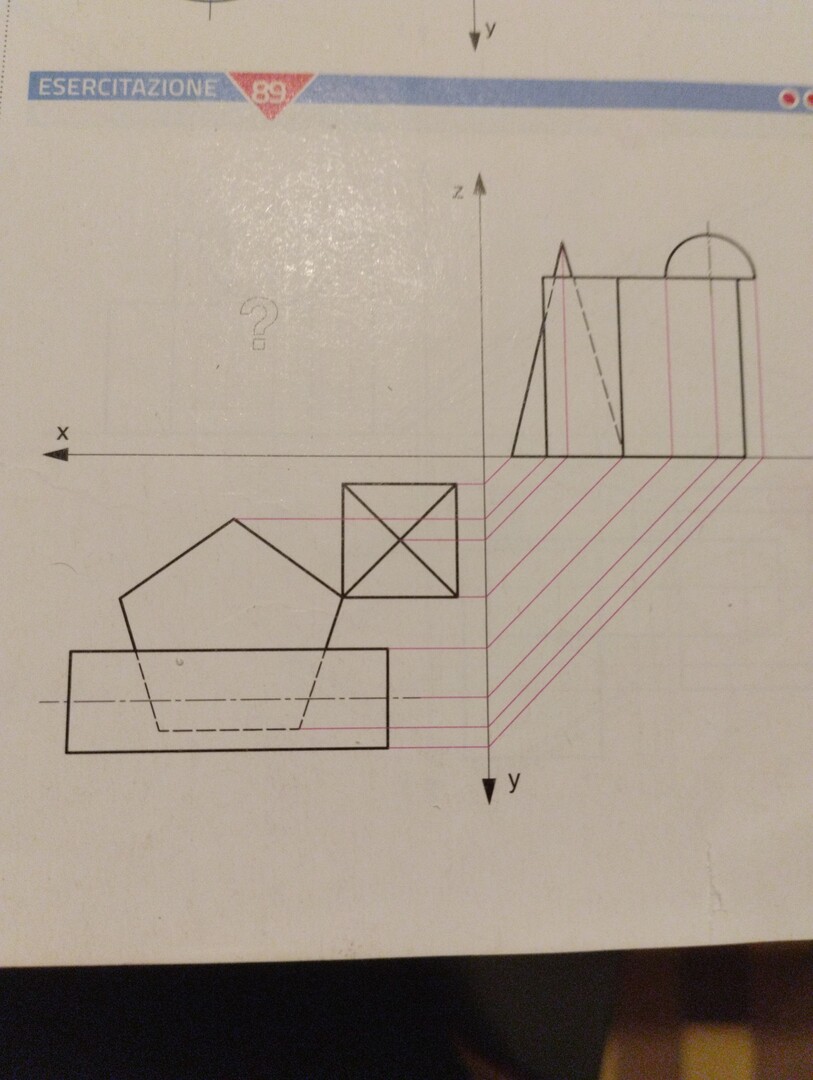

@gramor mi aiuti anche con l altro disegno il numero 89 per favore grazie mille
@asiapagliaro - Fra poco arriva, per ora è in cantiere.
@gramor grazie
@gramor 👍👌👍
=============================================================

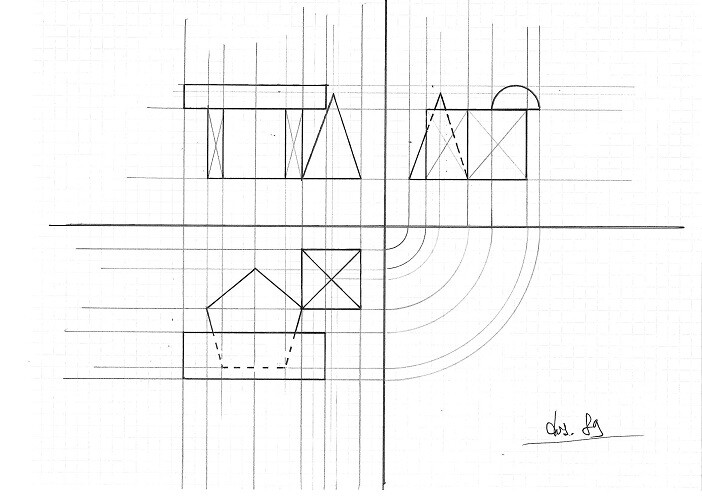

Proiezioni dis.89.
68261
punti
Genius I
@gramor per favore mi fai capire come fa ad uscire il mezzo cerchio nella vista da sinistra
@gramor ho capito è un cilindro ,una piramide a base quadrata e un parallelepipedo a base pentagonale
@asiapagliaro - Guarda la vista dall'alto, vedi in basso c'è quel rettangolo che io ho proiettato nella vista frontale e nella vista da sinistra, incrociando tutto nella vista frontale si forma un altro rettangolo; poi, nella vista da sinistra vedi il semicerchio, di cui il rettangolo della vista dall'alto rappresenta lunghezza e diametro mentre il rettangolo della vista frontale rappresenta lunghezza e raggio. Saluti.
@asiapagliaro - Mi hai anticipato; comunque, per essere precisi, si tratta di un semi-cilindro, una piramide e un prisma a base pentagonale. Saluti.
