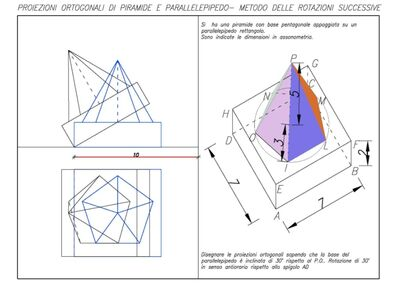

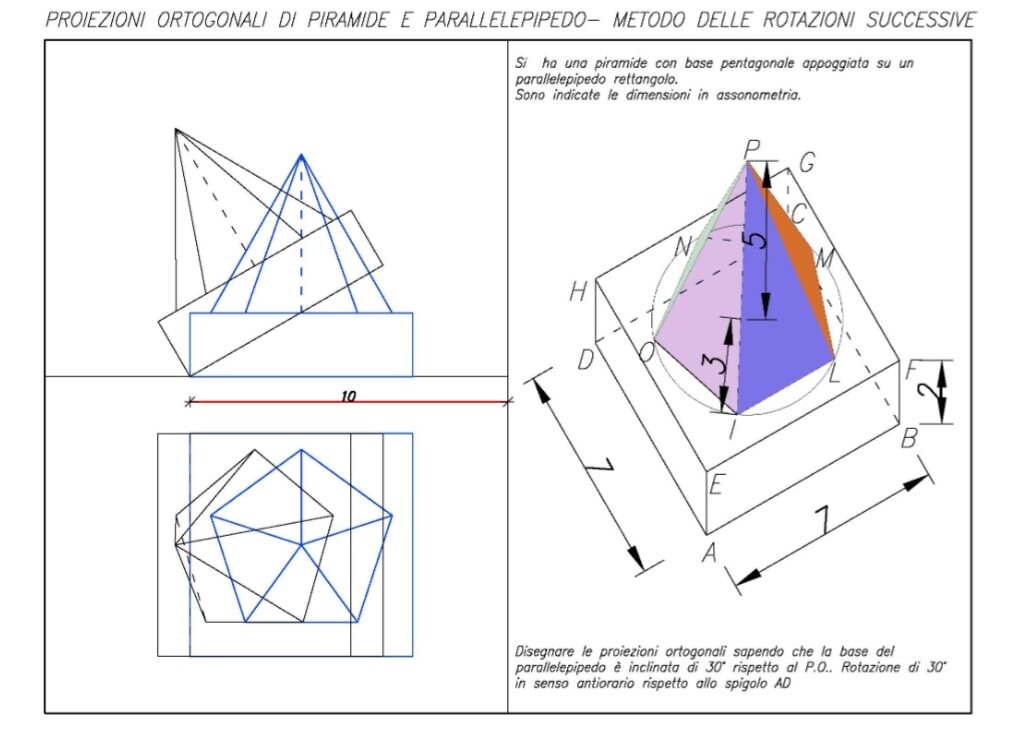

Buonasera, qualcuno mi potrebbe aiutare con questa tavola. Grazie.
Buonasera, qualcuno mi potrebbe aiutare con questa tavola. Grazie.
9
punti
Livello 0
@mattia11 ....e chi se non gramor
@remanzini_rinaldo - Troppa grazia Rinaldo. Buona giornata a te.
==========================================================

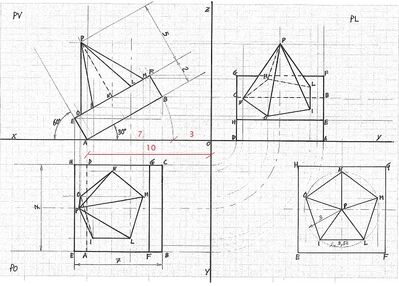

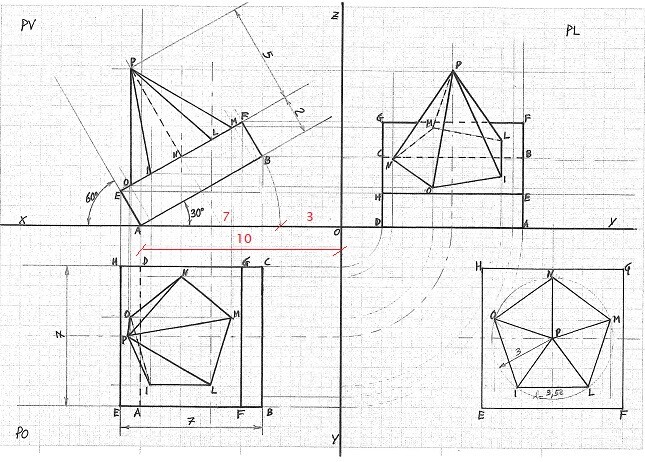

Proiezioni ortogonali della piramide pentagonale su parallelepipedo ruotati a 30° rispetto a PO:
68250
punti
Genius I
@mattia11 - Proiezioni ortogonali su piani: PV= piano verticale con vista di fronte o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro. Quel disegno in basso a destra è solo di servizio.
@mattia11 - Ho usato solo uno dei metodi per queste proiezioni e ti ho lasciato un po' di linee costruttive dovessero servirti; poi non è chiaro il discorso delle rotazioni successive, ho proiettato semplicemente sui 3 piani principali con, ogni volta, la normale rotazione di 90° per rappresentare sul foglio il gruppo di solidi ma si potrebbe interpretare anche tutta la serie di proiezioni laterali su 4 piani e verticali sui 2 piani restanti cioè, prospetto, retro, lato sinistro, lato destro, dall'alto e dal basso; comunque penso ti basti così, nel caso fai sapere. Saluti.
@gramor 👍👌👍
@remanzini_rinaldo - Grazie di nuovo Rinaldo.
