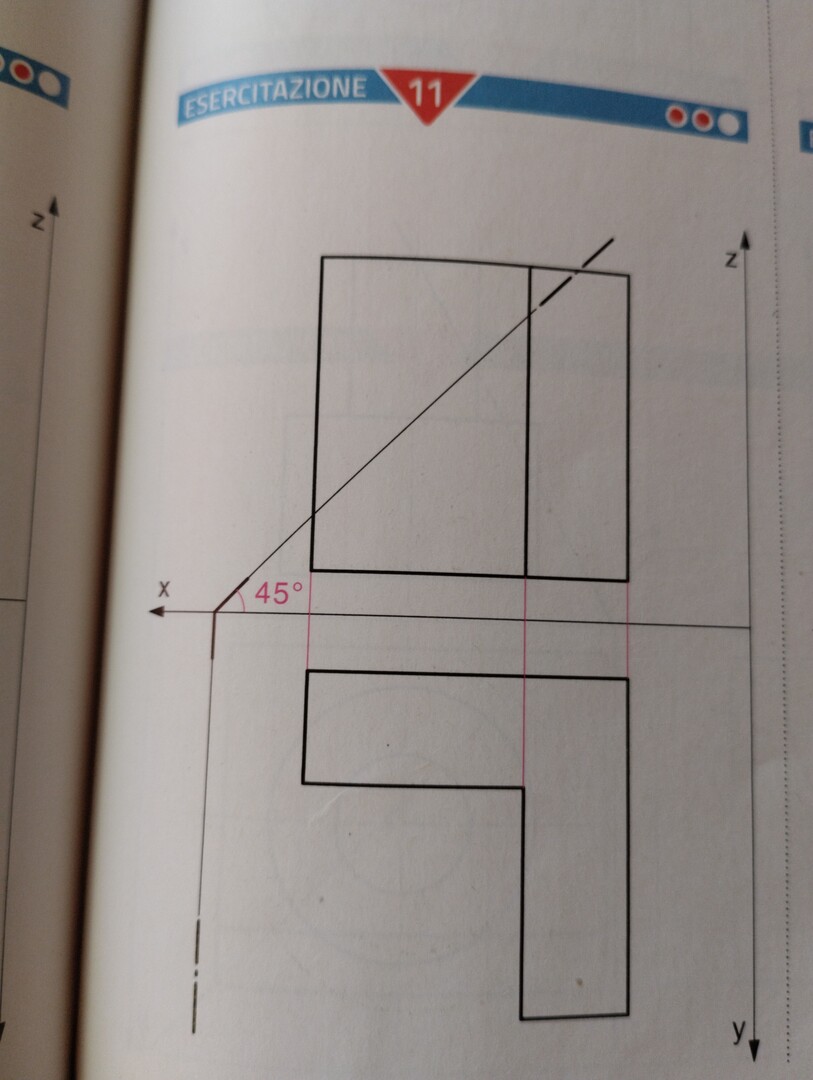

Disegna tre viste in proiezioni ortogonali del solido sezionato con il piano indicato
Potete aiutarmi per favore.
Disegna tre viste in proiezioni ortogonali del solido sezionato con il piano indicato
Potete aiutarmi per favore.
263
punti
Livello 1
===========================================================

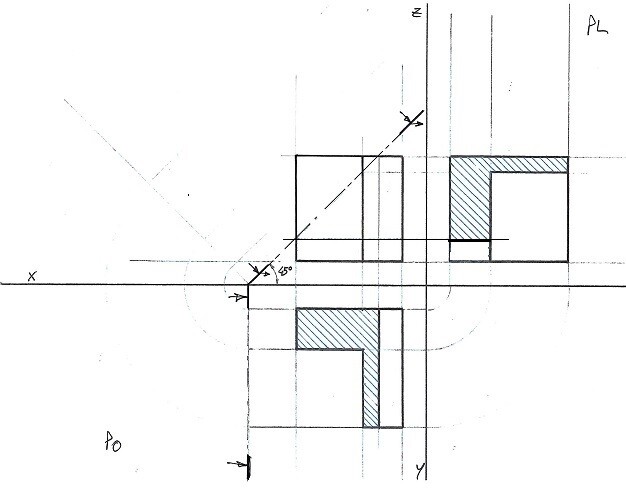

Proiezioni ortogonali dis. 11 con sezione a 45°:
68270
punti
Genius I
===========================================================

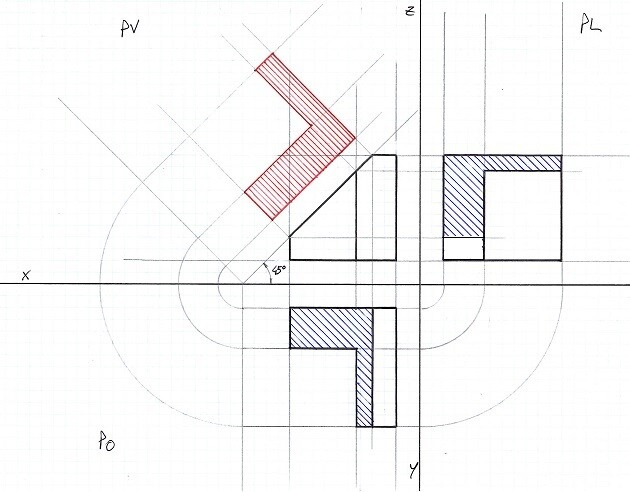

Proiezioni ortogonali dis. 11 con sezione a 45° e vera forma:
68270
punti
Genius I
@gramor grazie mille stavolta non mi chiedeva la vera forma quindi penso sia giusto il primo di disegno giusto?
@asiapagliaro - Ah, meno male, il primo disegno è quello tipico per la produzione alle macchine utensili, fresatrice, centro di lavoro CNC, etc... dove, nel prospetto vedi il particolare per intero con la linea di sezione, come hai mandato tu, e le sezioni rappresentate dove serve o in basso o a lato o ambedue. Il secondo era solo a scopo didattico dovesse servirti. Buona serata.
@asiapagliaro - Ricontrolla il disegno, ho dovuto fare una piccola correzione nella vista laterale.
@gramor grazie mille buona serata
