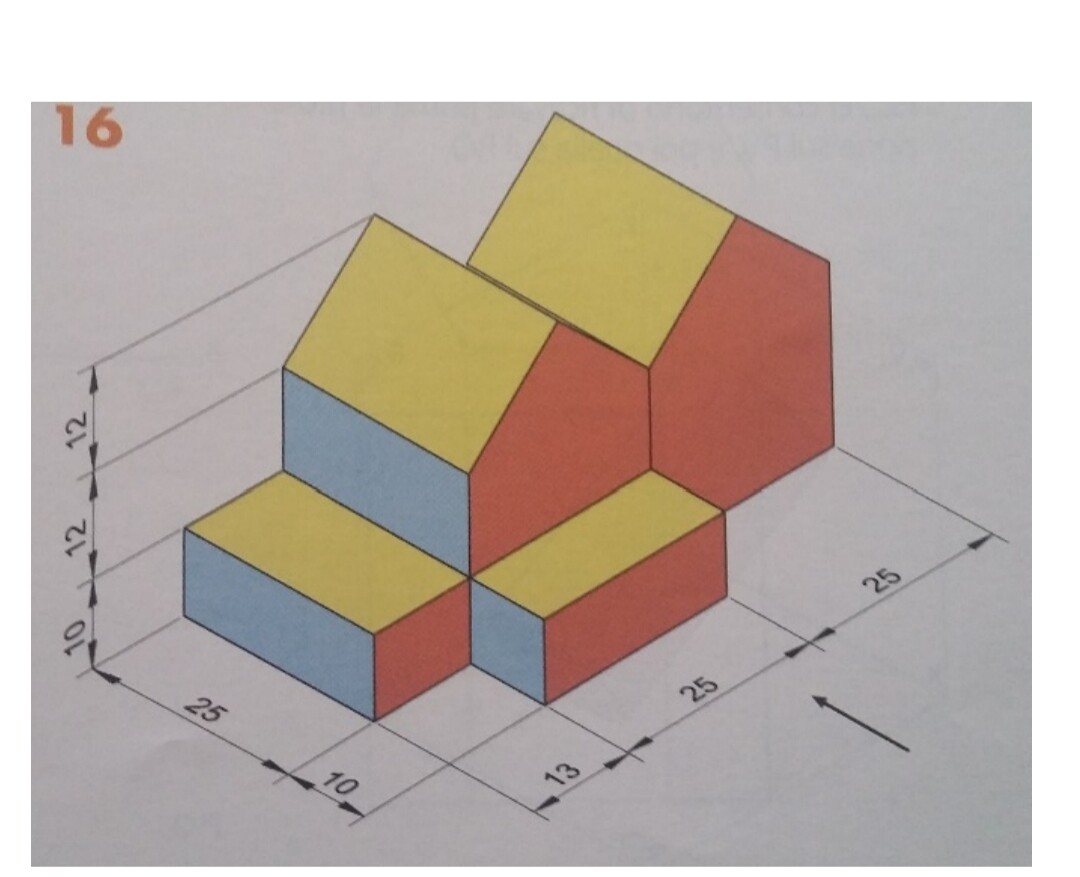

buongiorno. Ho per le vacanze estive delle tavole da svolgere. Qualcuno mi può spiegare per piacere? Ho la proiezione ortogonale e l assonometria cavaliera del disegno in foto
Misure in cm. Rappresentazione in scala 1:5. La freccia indica il PV. Grazie in anticipo
18
punti
Livello 0
@francy_00 gramor ti aiuterà certamente.....
Grazie per l' interesse. Buona giornata
===========================================================

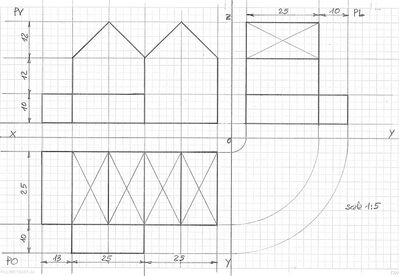

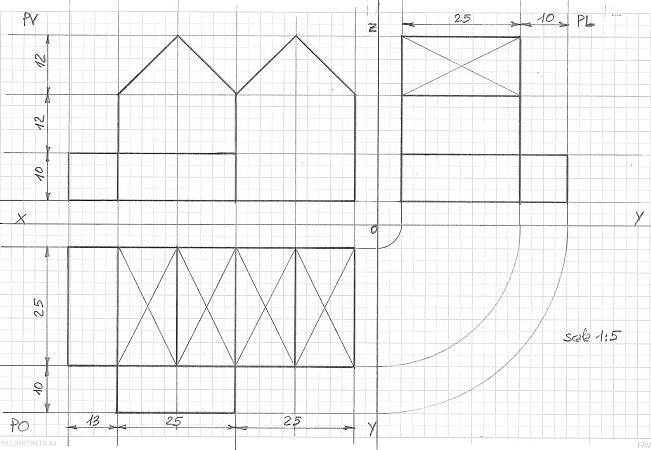

Proiezioni ortogonali del dis.16 ricavate dall'assonometria isometrica in figura:
68548
punti
Genius I
@francy_00 - Non mi è chiara la domanda, io ho interpretato che avendo l'assonometria isometrica, quella da te inviata, dovresti disegnare le proiezioni ortogonali e l'assonometria cavaliera quindi, intanto ti ho inviato le proiezioni ortogonali sui tre piani tipici, per avere una percezione chiara del particolare, se così no fosse fammi sapere, successivamente ti invierò la cavaliera. Saluti.
@francy_00 - Le proiezioni ortogonali sono sui piani: PV= piano verticale con vista di prospetto o frontale; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Inoltre quelle croci di sant'Andrea stanno ad indicare piani inclinati del solido ossia non paralleli ai relativi piani di proiezione.
@francy_00 - La scala: il disegno l'ho fatto come richiesto cioè in scala 1:5 ma non è detto che tu lo veda correttamente, l'importante è che quando farai il disegno tu riporti graficamente sul foglio le misure reali divise per 5, per esempio la quota in realtà di 25 cm diventerà sul foglio di 5 cm, etc...

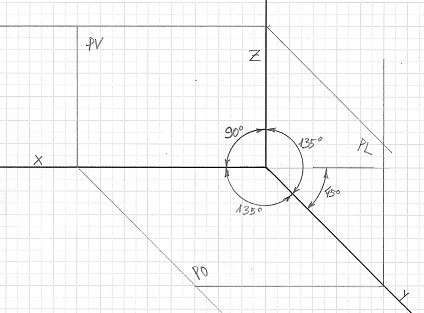

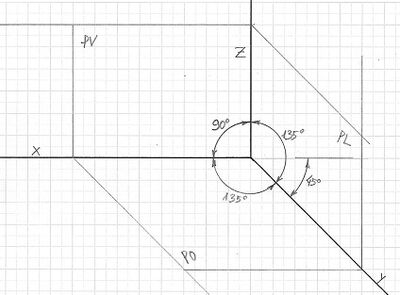

Ti aggiungo lo schema per i piani e gli angoli degli assi per l'assonometria cavaliera:
68548
punti
Genius I
@gramor ancora grazie! Buona giornata
@francy_00 - Grazie a te, di nuovo saluti.
=====================================================

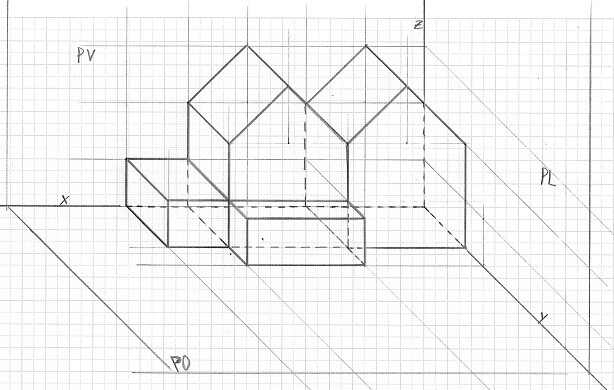

Assonometria cavaliera ricavata dalla isometrica in figura:
68548
punti
Genius I
@francy_00 - L'assonometria cavaliera te l'ho disegnata con questo metodo cioè racchiusa fra i piani, ricavata dalle proiezioni sugli stessi, senza il metodo del ribaltamento, non so come vi ha indicato l'insegnate; come nell'altro disegno ti ho lasciato diverse linee di costruzione per vedere meglio il procedimento ma tu a fine disegno le dovrai togliere.
@francy_00 - N.B.: Nell'assonometria cavaliera che ti ho disegnato in scala 1:5 la proporzione delle quote lungo gli assi deve essere, Ux : Uy : Uz = 1 : 1/2 : 1 cioè le quote lungo l'asse y vanno dimezzate; anche se a livello didattico e secondo l'insegnante possono essere lasciate in rapporto 1 : 1 : 1. Saluti.
@francy_00 - Un'altra cosa, avevo interpretato che si trattasse di un solido intero ma, per via di una riga fra le due "casette", sicuramente è un gruppo di solidi per questo nell'assonometria cavaliera ho messo dei tratteggi per i profili nascosti mentre per le proiezioni ortogonali non cambia nulla. Saluti.
