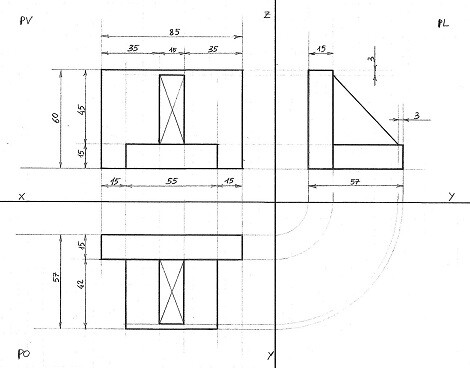

Proiezioni ortogonali del particolare sui piani, PV, PO e PL:
68268
punti
Genius I
@marcellog - Proiezioni ortogonali, di norma utilizzate, sui piani: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro. Inoltre le due croci di sant'Andrea sono solo simboli grafici che segnalano parti non parallele ai relativi piani di proiezione. Saluti.
