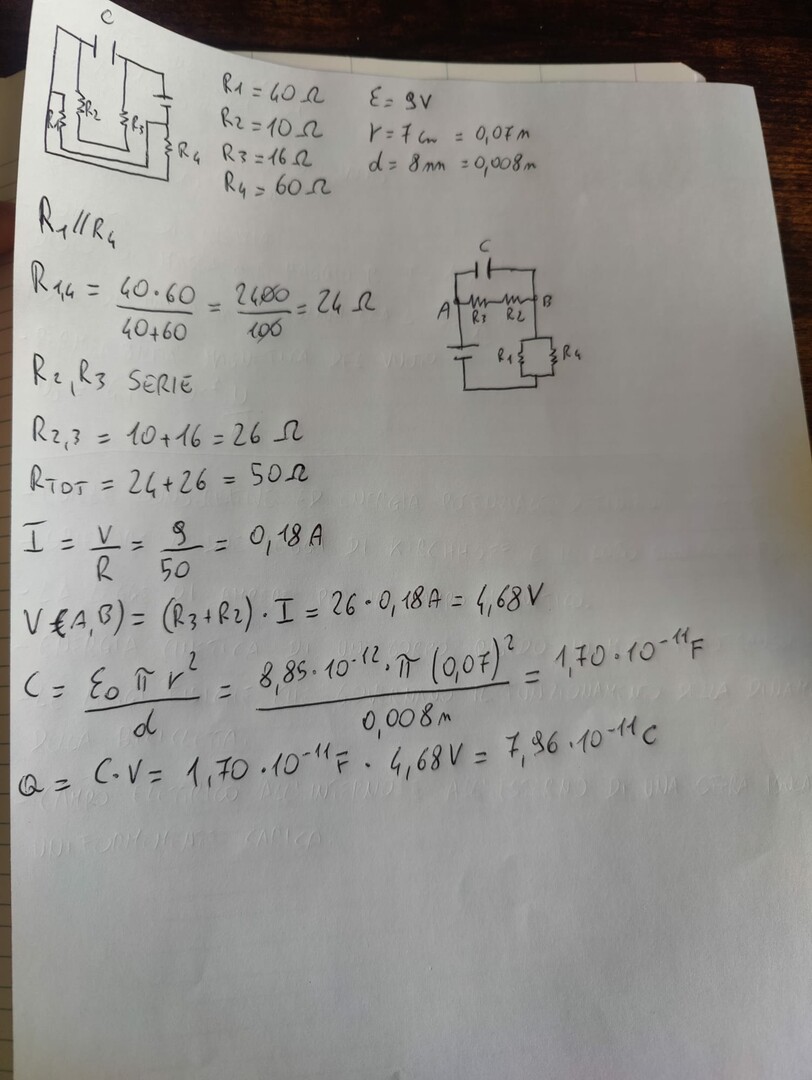

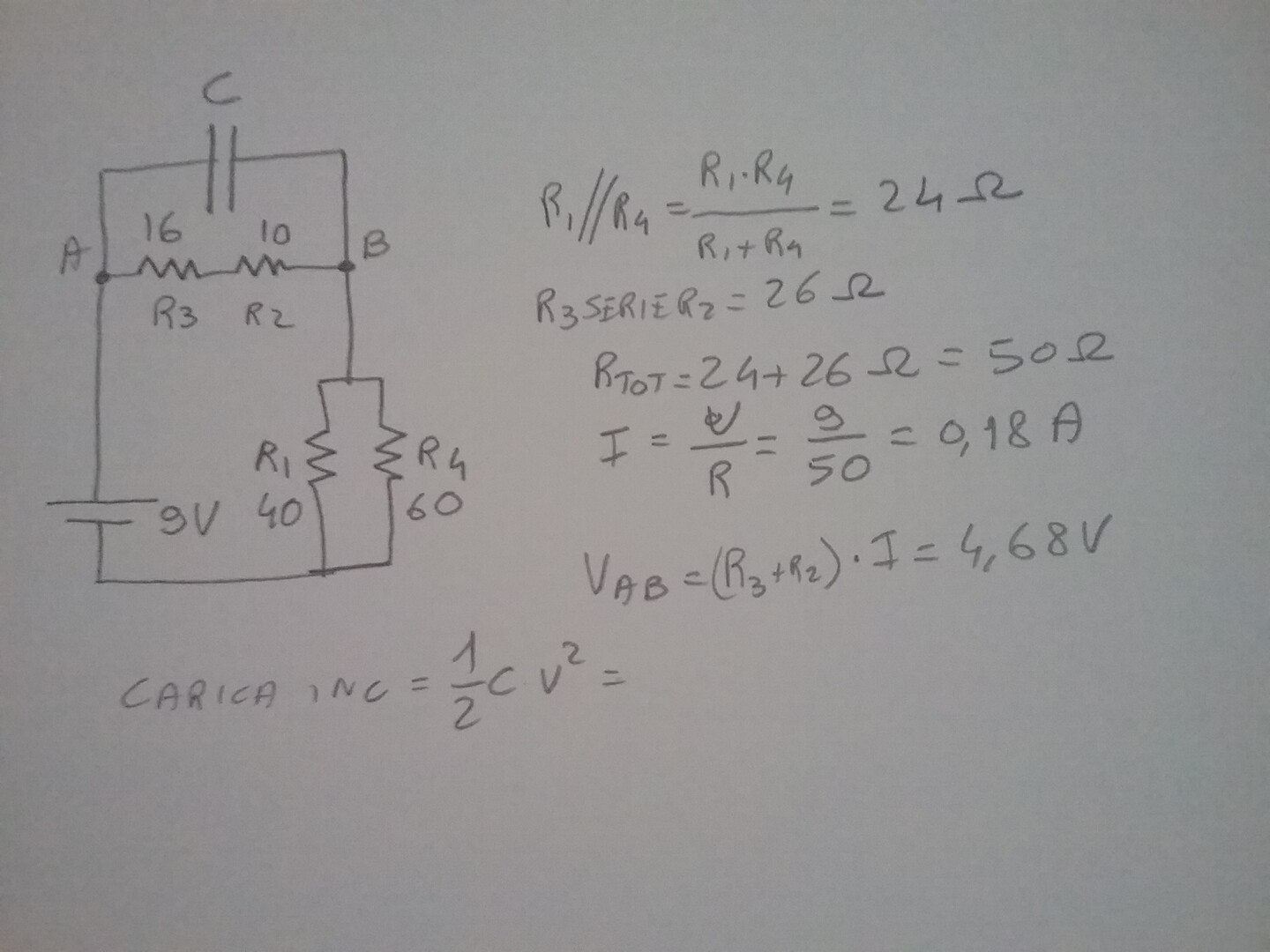

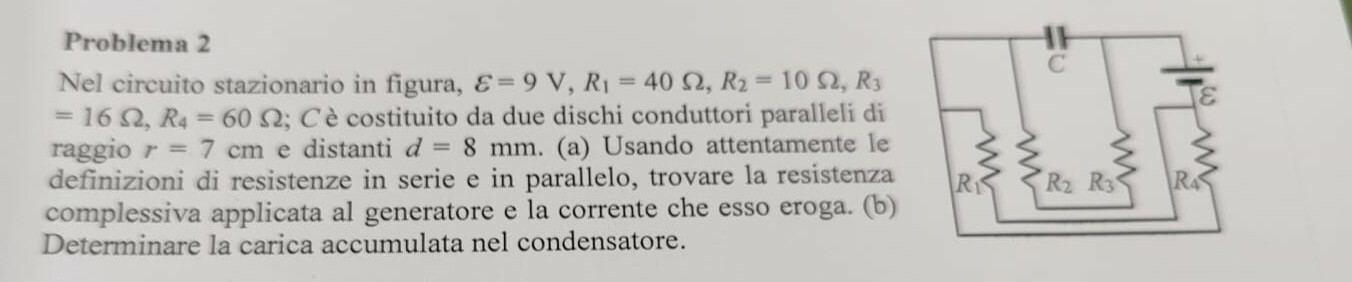

Nel circuito stazionario in figura, $\varepsilon=9 \mathrm{~V}, R_1=40 \Omega, R_2=10 \Omega, R_3$ $=16 \Omega, R_4=60 \Omega ; C$ è costituito da due dischi conduttori paralleli di raggio $r=7 \mathrm{~cm}$ e distanti $d=8 \mathrm{~mm}$. (a) Usando attentamente le definizioni di resistenze in serie e in parallelo, trovare la resistenza complessiva applicata al generatore e la corrente che esso eroga. (b) Determinare la carica accumulata nel condensatore.
77
punti
Livello 1
