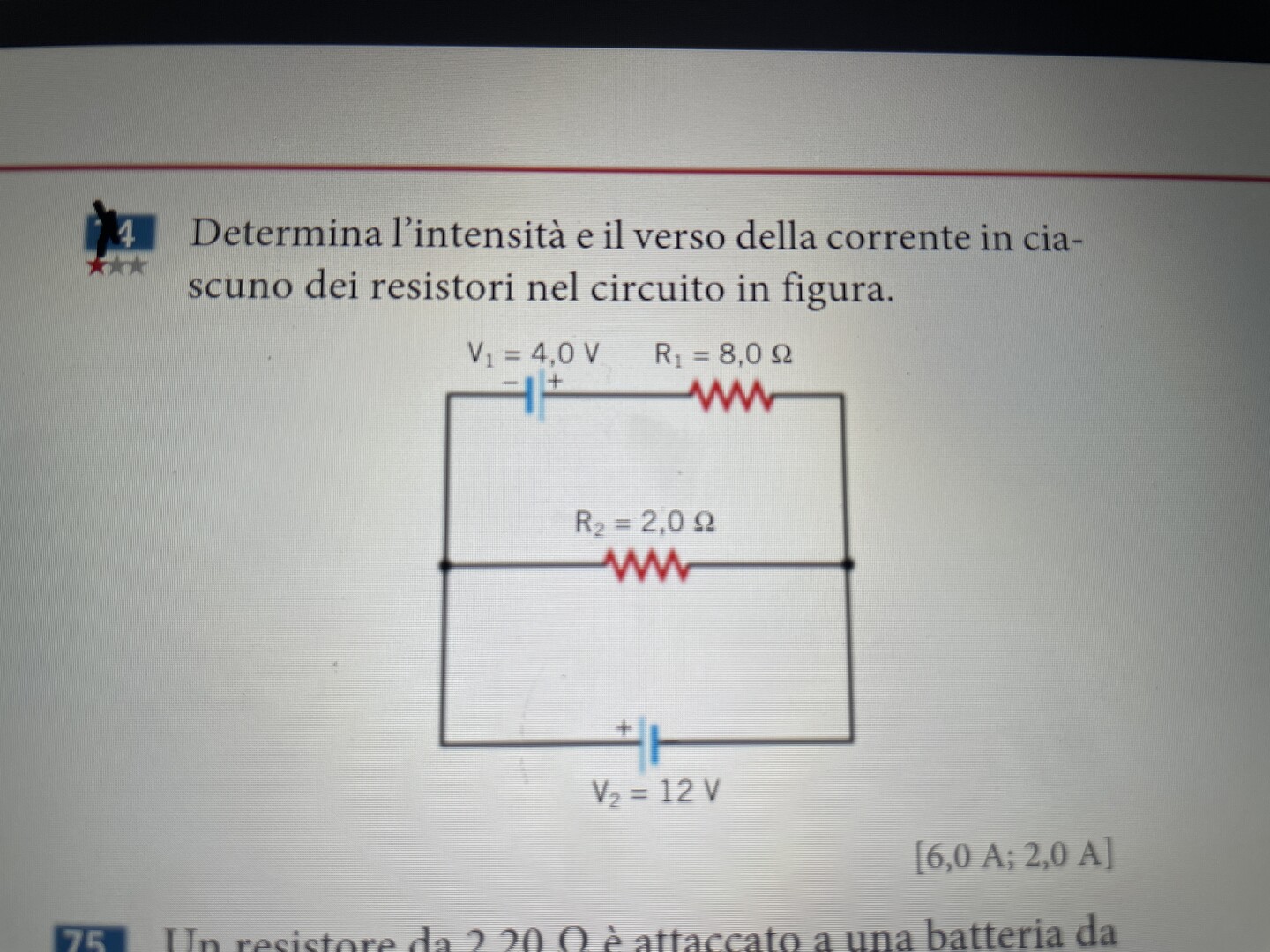

Determina l'intensità e il verso della corrente in ciascuno dei resistori nel circuito in figura.
Salve c’è Qualcuno che riesce a spiegarmi questo problemino di fisica per favore?
Ho provato con la legge di kirchhoff ma non mi riesce
Determina l'intensità e il verso della corrente in ciascuno dei resistori nel circuito in figura.
Salve c’è Qualcuno che riesce a spiegarmi questo problemino di fisica per favore?
Ho provato con la legge di kirchhoff ma non mi riesce
13
punti
Livello 0

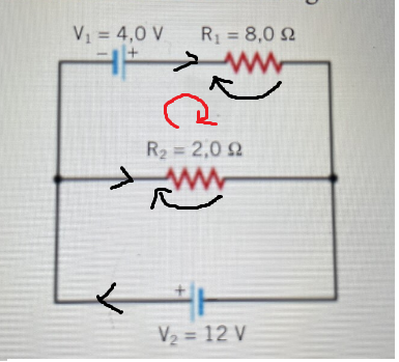

V2 è in parralelo ad R2 quindi possiedono la stessa caduta di potenziale ai loro capi (stesso valore e verso).
IR2 = V2/R2 = 6A
Per trovare la corrente nel ramo superiore:
VR2 + V1 = VR1 --> VR1 = 16V e IR1 = 16/8 = 2 A
3729
punti
Livello 5
@lorenzo_belometti grazie mille, ma dato che ci sono due generatori non si usa la legge di kirchhoff?
Per risolvere i circuiti si cerca sempre di fare meno conti possibile in quanto si complicano molto velocemente. Essendo un circuito banale potevi scrivere un sistema di equazioni con le leggi di Kirchoff e risolverlo velocemente (anche con metodo di sovrapposizione degli effetti essendoci più generatori indipendenti)
@lorenzo_belometti ti ringrazio per la pazienza 🫶

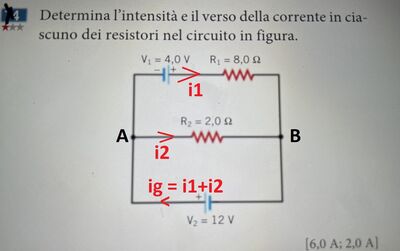

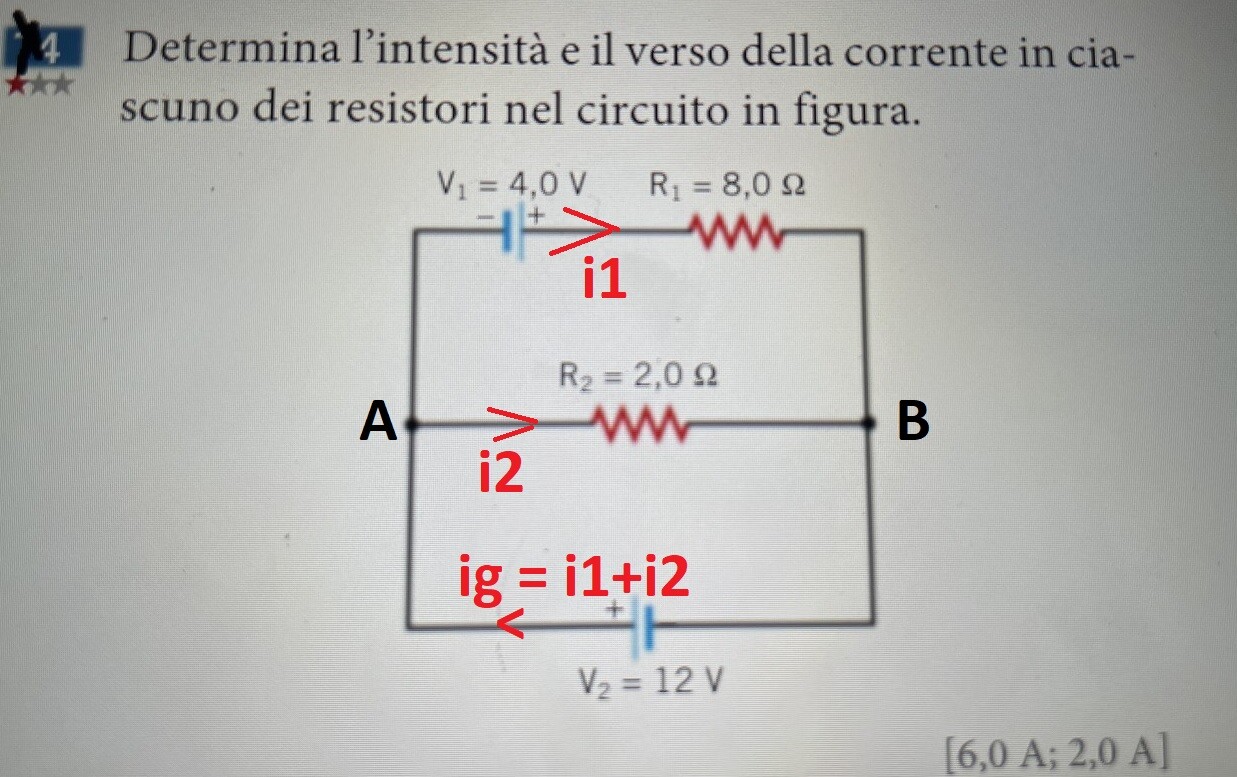

Vab = V2 = 12 V ---> imposta
i2 = Vab/r2 = 12/2 = 6 A
i1 = (Vab + V1)/r1 =(V2 + V1)/r1= (12+4)/8 = 16/8 = 2 A
----------------------------------------

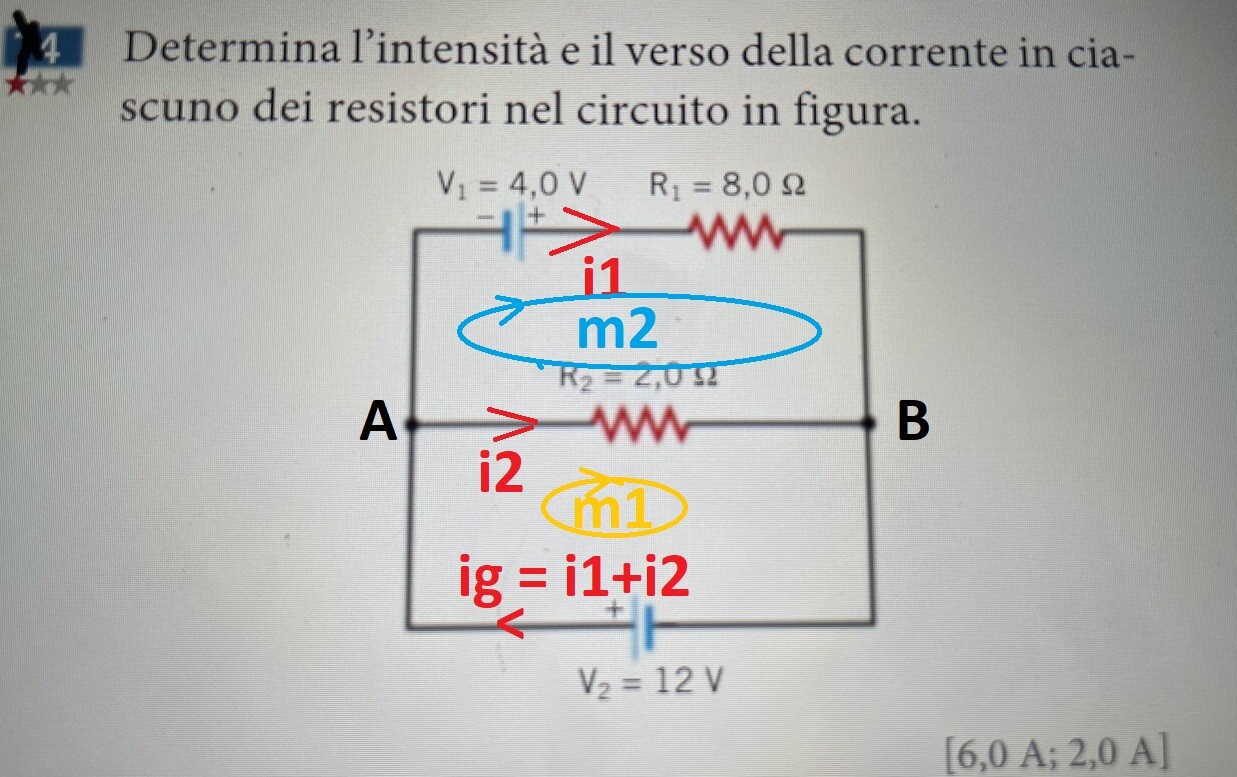

con k (eccessivo)
nodi n =2 nodi indip. n-1 = 1
l = 3 ---> maglie indip. l-(n-1) =2
nodo A ig = i1 +i2 ---> z = x + y
m1 V2 = r2*i2 --->12 = 2y --> i2 = y = 12/2 = 6 A ---> maglia degenere
m2 V1 = r1*i1 - r2*i2 ---> 4 = 8*x - 2y ---> 16 = 8x ---> i1 =x= 16/8 = 2 A
