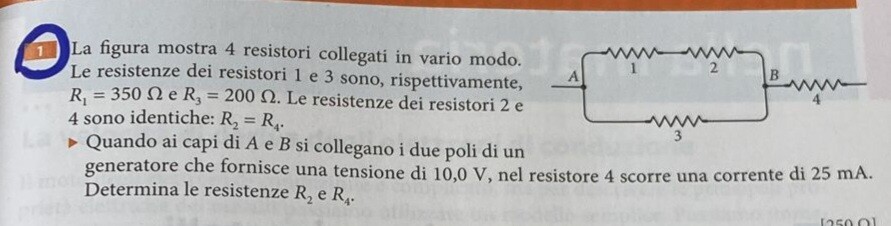

La figura mostra 4 resistori collegati in vario modo.
Le resistenze dei resistori 1 e 3 sono, rispettivamente,
R1 = 350 ohm e R3 = 200 ohm . Le resistenze dei resistori 2 e 4 sono identiche: R, = R,.
• Quando ai capi di A e B si collegano i due poli di un generatore che fornisce una tensione di 10,0 V, nel resistore 4 scorre una corrente di 25 mA.
Determina le resistenze R2 e R4.
333
punti
Livello 1
(350+x)//200+x = 10^4/25
(350+x)*200 / (350+200+x) +x = 400
70.000+200x+550x+x^2= 220.000+400x
150.000-350x-x^2 = 0
x = (350-√350^2+150.000*4)/-2 = (350-850)/-2 = 250 ohm
