Il modulo del campo elettrico all'interno delle armature è dato dal rapporto:
E= DV/d = 600/[2*10^(-3)] = 3,00*10^(5) V/m
Sappiamo che:
E_imm = 1/2*C*DV²
La variazione di energia accumulata risulta quindi:
DE= (1/2)* [(S*€0)/d] * DV² * (€r - 1)

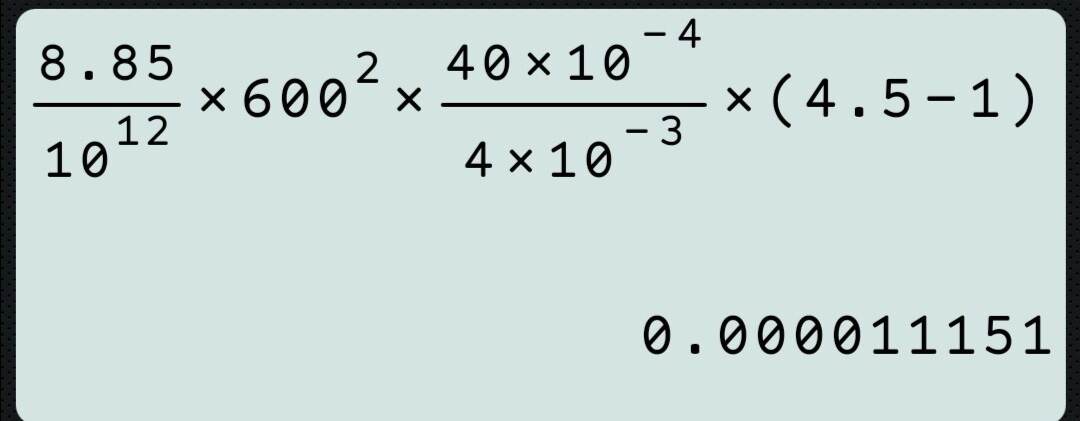

Sostituendo i valori numerici otteniamo:
Quindi la variazione di energia accumulata è:
DE = 11*10^ (-6) J
Il lavoro compiuto per inserire il dielettrico risulta essere positivo.
77016
punti
Genius II
C = εo*A/d = 8,85*40*10^-1/(10^12*2) = 17,7*10^-12 F (17,7 pF)
energia E = C/2*V^2 = 8,85*10^-12*6^2*10^4 = 3,19*10^-6 joule
campo elettrico E = V/d = 600*10^3/2 = 300 kV/m
C' = C*εr/εo = 79,65 pF
energia E' = C'/2*V^2 = 39,83*10^-12*6^2*10^4 = 14,34*10^-6 joule
ΔE = E'-E = 11,25*10^-6 joule da fornire per il tramite della sorgente di carica
