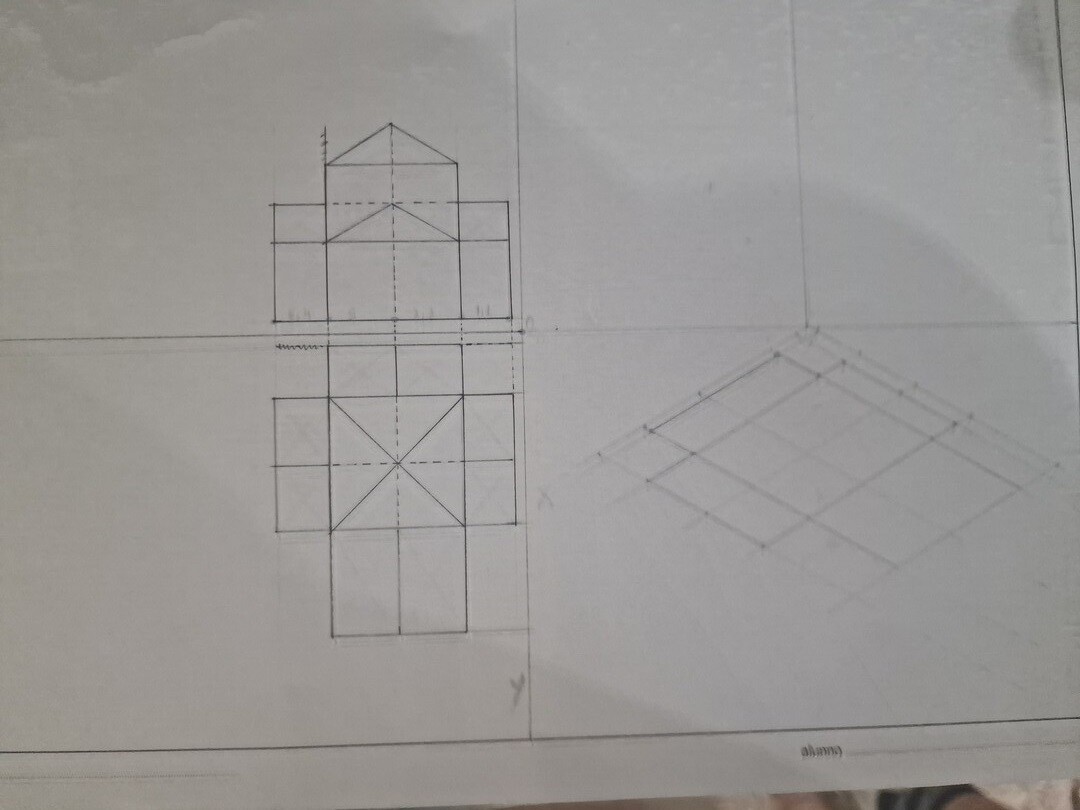

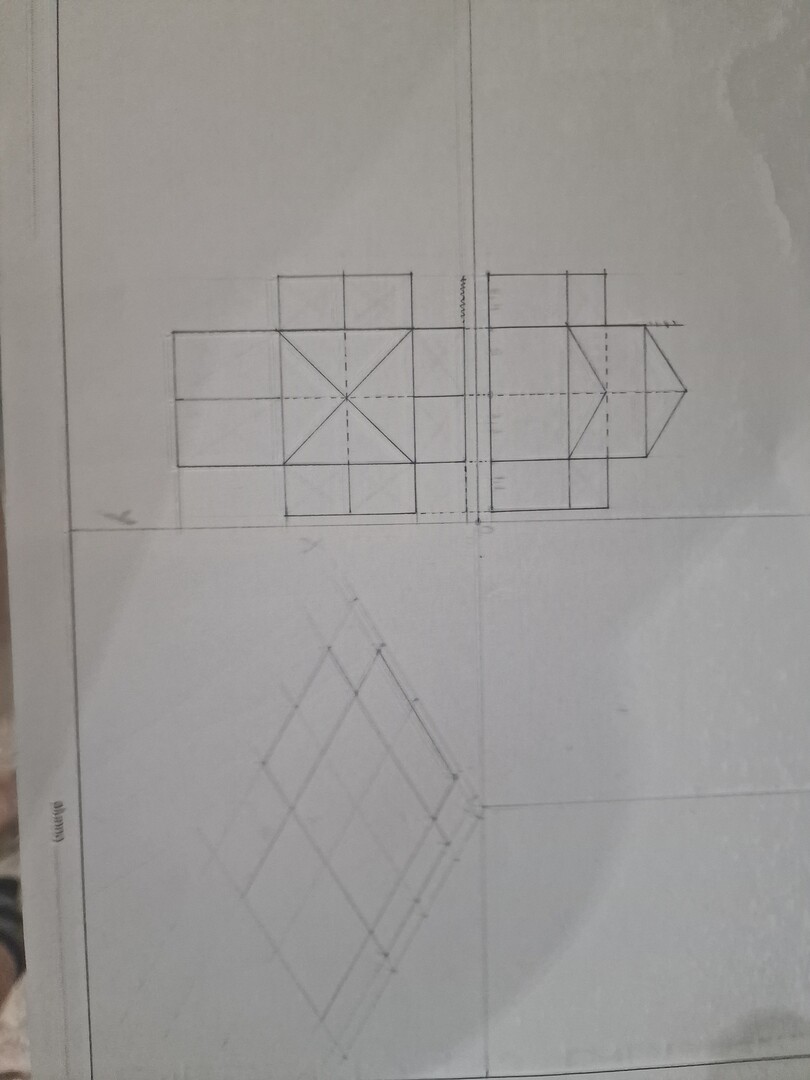

Dalla pianta che hai abbozzato si tratta di tirare le linee costruttive verticali e poi alla misura che ti serve tirare quelle inclinate a 30° nei due versi e poi unire gli incroci, comunque ti ho rifatto l'assonometria, basandomi sul tuo abbozzo, che in pratica è speculare a quella dell'altro giorno.

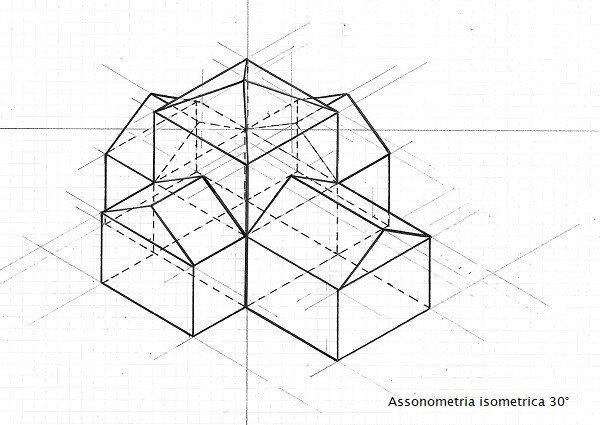

Assonometria isometrica a 30° del mausoleo di Galla Placidia:
Ti ho messo anche i tratteggi dei profili nascosti e le linee di costruzione, probabilmente non devi disegnarli ma quanto meno dovresti aver più chiara la struttura del disegno. Saluti.
68268
punti
Genius I
@gramor Ciao sei la persona più gentile che abbia mai conosciuto. Una volta scrissi in un gruppo per farmi aiutare sulle proiezioni ortogonali e mi risposero : vai a studiare, ti devi vergognare.
@pavone - Lo sei almeno altrettanto tu molto gentile, ti ringrazio veramente tanto per l'apprezzamento, è un piacere provare ad aiutare, specialmente chi, come te, tenta di risolvere da sé. Per la risposta di quelle persone lì, lascia fare, riguarda la loro coscienza, se ce l'hanno. Cordiali saluti a te.
