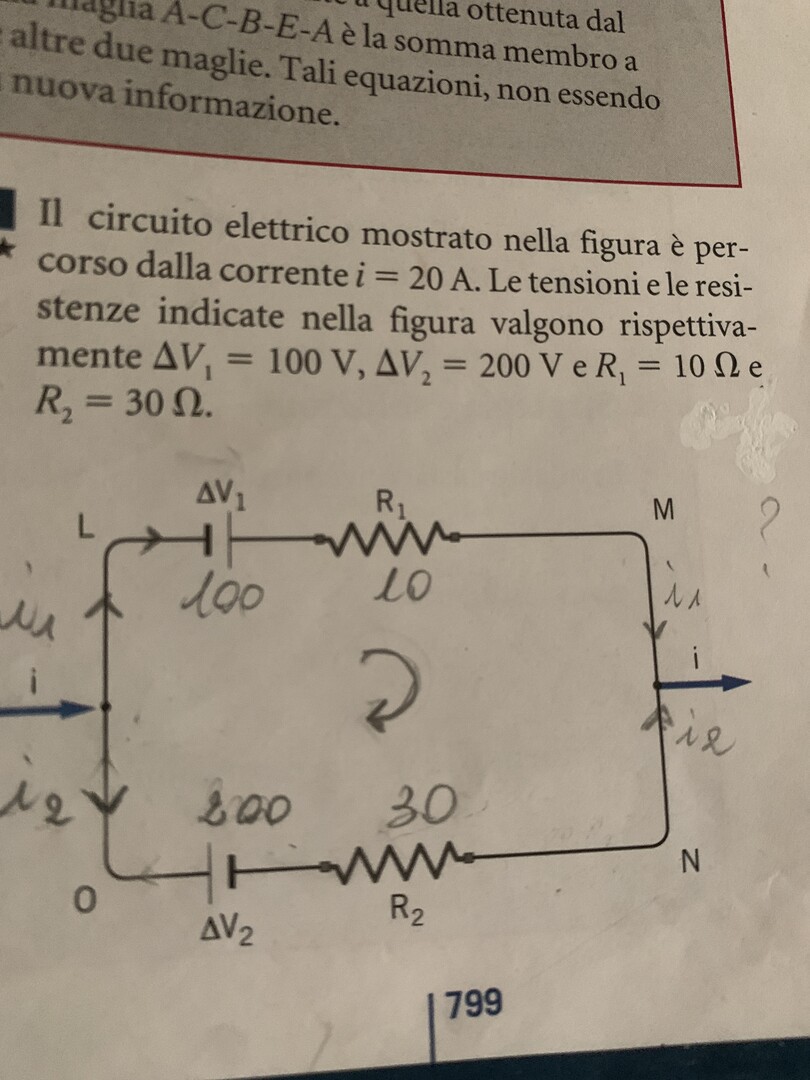

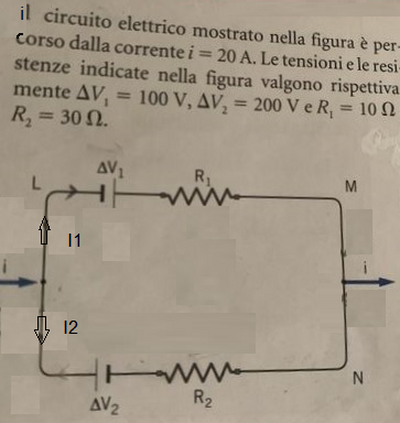

Il circuito elettrico mostrato nella figura è percorso dalla corrente $i=20 A$. Le tensioni e le resistenze indicate nella figura valgono rispettivamente $\Delta V_1=100 V , \Delta V_2=200 V$ e $R_1=10 \Omega e$ $R_2=30 \Omega$
Il circuito elettrico mostrato nella figura è percorso dalla corrente $i=20 A$. Le tensioni e le resistenze indicate nella figura valgono rispettivamente $\Delta V_1=100 V , \Delta V_2=200 V$ e $R_1=10 \Omega e$ $R_2=30 \Omega$
157
punti
Livello 1
non conoscendo la domanda posso solo dire che le due tensioni si sommano e
formano 300 V ai capi di 40 ohm
quindi nelle die resistenze circola una corrente di 7,55 A
poi la corrente di 20 A...
entra da una parte ed esce dall'altra...
7175
punti
Livello 6
@maurilio57 La domanda era ed è : che correnti fluiscono nei due rami in parallelo?
{i1+i2 = 20
{100-10*i1+3*i2+200 = 0 ⇒ -i1+3i2 = -30
{i1+i2 = 20
{-i1+3i2 = -30
somma prick to prick :
4i2 = -10
I2 = -5/2 A
I1 = 20+5/2 = 45/2 A
142436
punti
Genius III

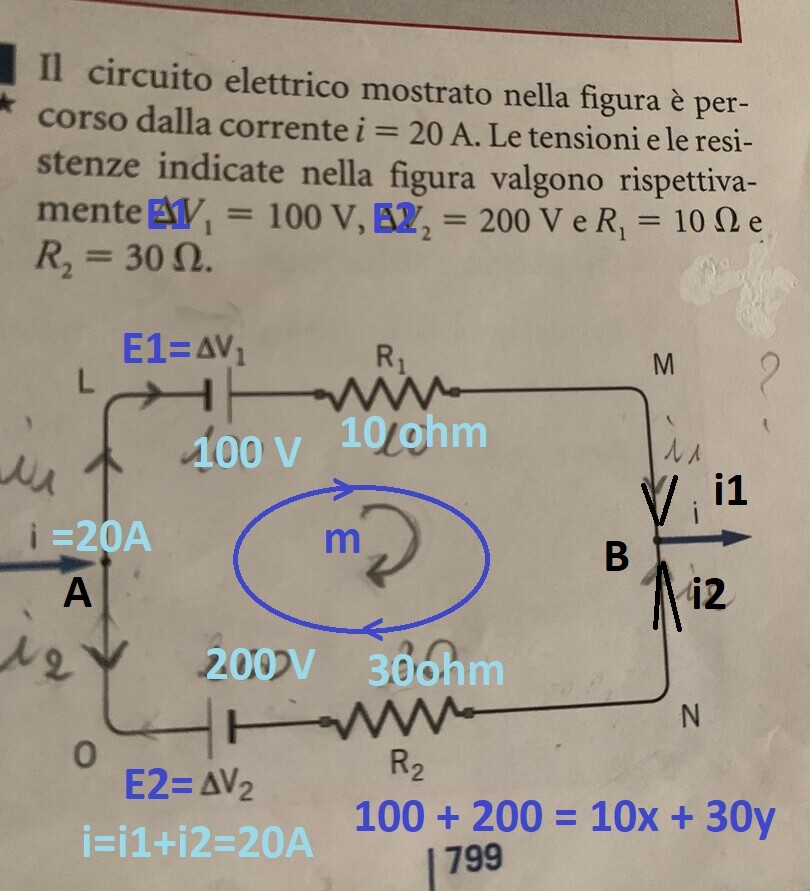

nodoB
i1+i2=i ---> x+y = 20 A
maglia m
E1+E2 = r1*i1 - r2 *i2 ---> 100 + 200 = 10x - 30y

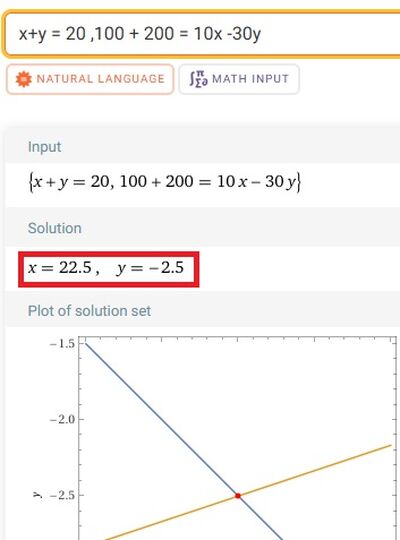

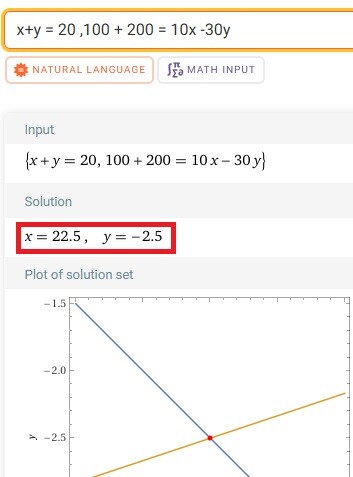

i1 = x = 22.5 A , i2 = y = -2.5 A
7583
punti
Livello 5
@nik 👍👌👍
