Fisica esercizio 21

Question

Ricava dal grafico il valore della resistenza e poi determina la differenza di potenziale in corrispondenza dei punti A e B. [attach]13188[/attach]

gramor · Accepted Answer

21)

Resistenza nei punti A e B del grafico $R= \frac{V}{I} = \frac{15}{0,5} = \frac{45}{1,5} = 30\mathrm{~Ω}$.

Differenza di potenziale nei punti A e B:

Punto A $V= R·I = 30×0,5 = 15\mathrm{~V}$;

punto B $V= R·I = 30×1,5 = 45\mathrm{~V}$.

remanzini_rinaldo · Answer

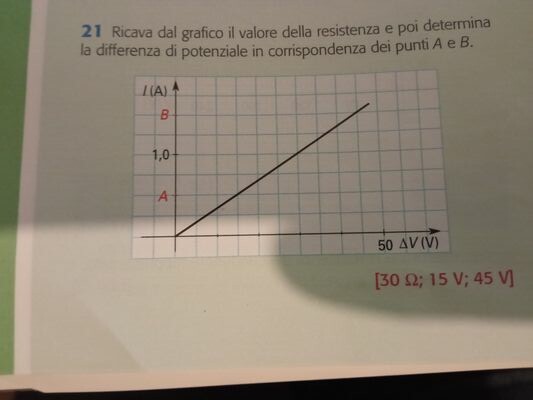

[attach]13194[/attach] R = 45V/1,5A = 30,0 ohm  ddpA = 30 ohm * 0,5 A = 15 V ddpB = 30 ohm * 1,5 A = 45 V
