Esercizio elettrotecnica dominio del tempo (corrente continua)



0

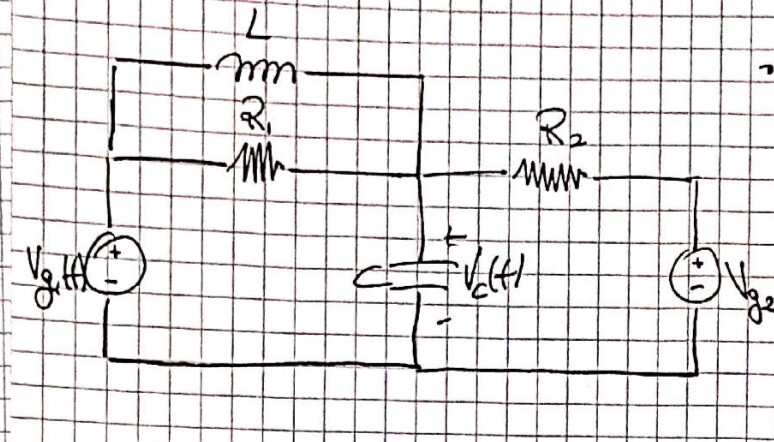

I dati sono R1=R2= 2 ohm

L=3/2 H

C = 1/3 F

Vg1(t) generatore di tensione a sinistra = u(-t)

Vg2 (t) generatore di tensione a destra = u (t)



con u(t) funzione gradino: 1 volt per t>0, 0 per t <=0



determina l’andamento temporale della Vc(t) per t maggiore di 0 e l’energia immagazzinata sia nel conduttore che nell’induttore per il tempo che tende a + inf



Prima bisogna considerare t<0 e trovare le condizioni iniziali Vc (0) e iL(0) ricordando che l’induttore e Vg2 diventano cortocircuito mentre il capacitore circuito aperto.

non so quanto vengono le condizioni iniziali ma probabilmente saranno Vc(0) = 1 V e iL(o) = 1/2 A ma non sono sicuro.

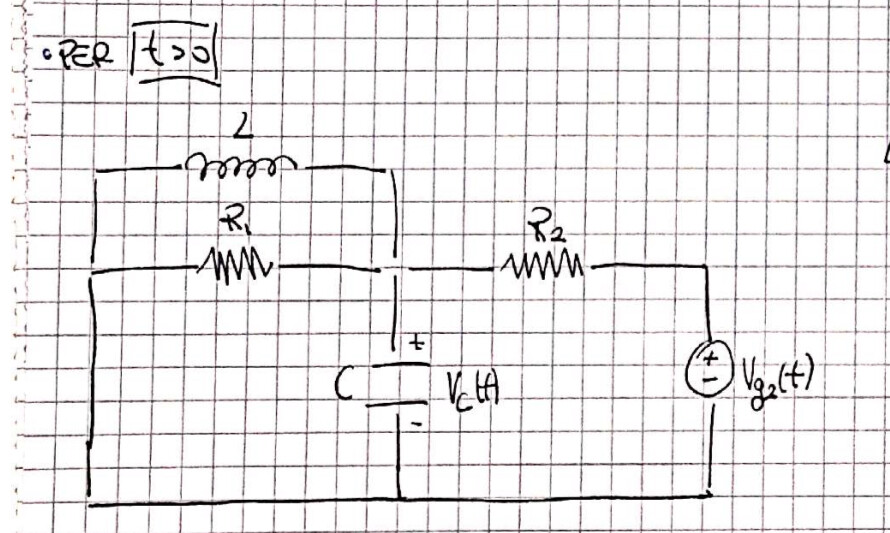

per t>0 ho messo la foto di come viene il circuito e la richiesta è di usare il circuito equivalente di Norton per risolverlo, in modo che abbiamo generatore di corrente di Norton con la sua corrente iN da calcolare in parallelo alla resistenza equivalente in parallelo a C e in parallelo a L e così le leggi di Kirchoff divengano qualcosa del tipo vL + vC = vR

iN = iR + iC + iL



facendo derivate dovrebbe venire una equazione differenziale del secondo ordine del tipo d^2vC(t) / dt^2 + … * dvC(t) /dt + … * vc(t) = 0

anzi un problema di Cauchy perché abbiamo la vC(0) calcolata all’inizio e dovremmo anche trovare dvc(t) / dt per t= 0 che non so come si faccia in modo da avere un sistema a due incognite e due equazioni del tipo k1+k2= vc(0) ; …*k1 + …*k2= dvc (t)/ dt



  Così trovo la richiesta vC(t) = …e^… + … e^…



quindi per l’energia in C per t che tende a +inf faccio 1/2 C * Vc(+inf)^2 e la trovo.



poi una volta trovata come trovo iL(+inf) per trovare l’energia dell’induttore???



mi servirebbero tutti i passaggi dell’esercizio da t<0 fino appunto alle due energie finali. Ricordate che per t>0 è richiesto di usare necessariamente Norton anche se magari si può con altre vie, quindi per favore se potreste trovare la corrente di Norton… grazie in anticipo. Deve essere risolto con l’impostazione che ho descritto

IMG 1076
IMG 1075



Autore
Etichette discussione
2 Risposte



0

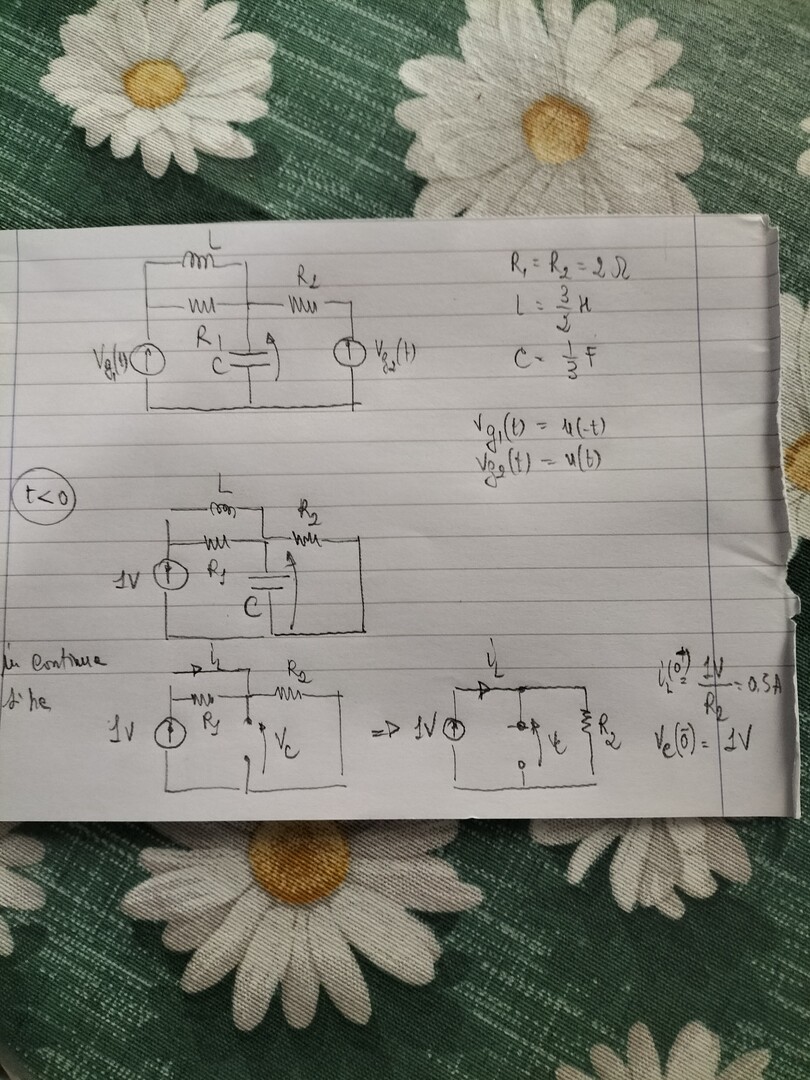

Io ho svolto la prima parte nel modo che ho ritenuto più semplice e mi trovo con quei risultati.

Se mi va, potrei provare in un altro momento a svolgere la parte con t > 0.


@eidosm scusami, ma in foto non vedo i passaggi, non vedo leggi di Kirchhoff ecc. si, se potresti fare t>0 ok, ma senza saltare i passaggi

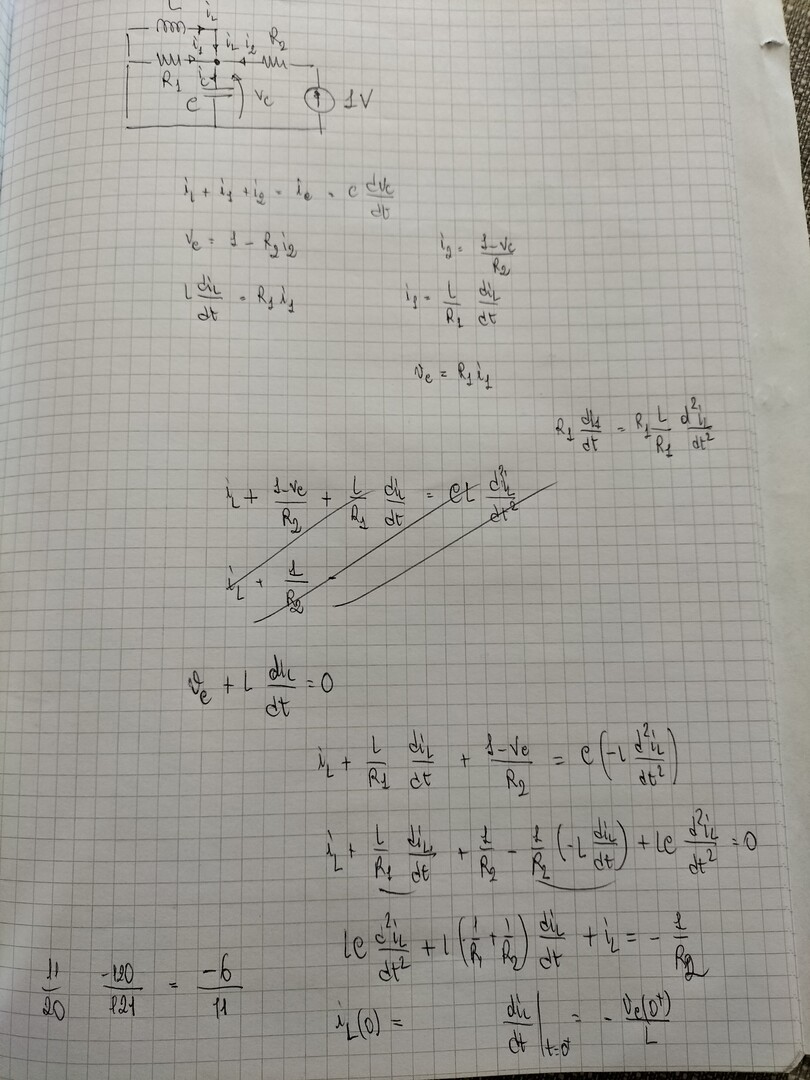

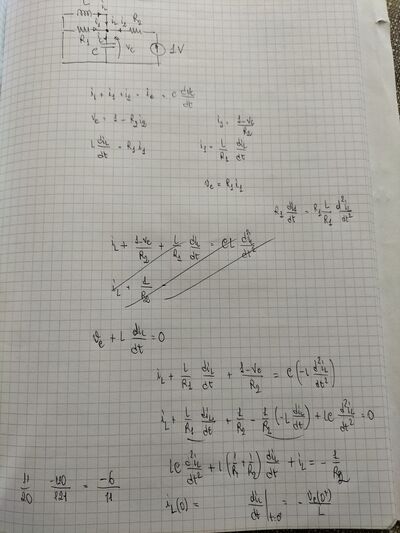

La parte con t < 0 é banale. I passaggi, per t > 0, devo ancora scriverli.

Cambia la configurazione del circuito e L, C sono effettivamente dinamici. Quello che resta uguale sono iL e vC in t = 0+

@eidosm non capisco come in t<0 hai fatto sparire la resistenza R1 mettendo direttamente iL, poi non mi sembra che R2 sia in parallelo col condensatore aperto, a me sembra debbano venire in serie…





0

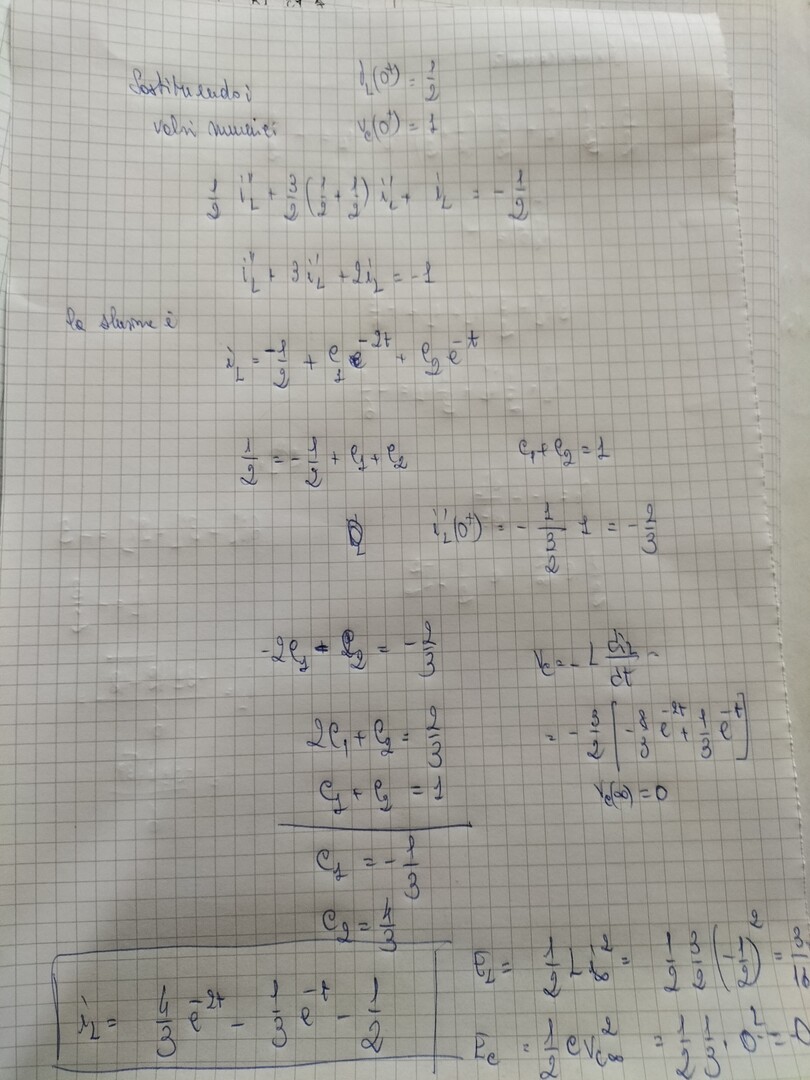

Controlla i calcoli perché io non l'ho fatto.

Si deve risolvere questo secondo circuito a regime e verificare i valori finali.
