Disegni grafici

@gramor

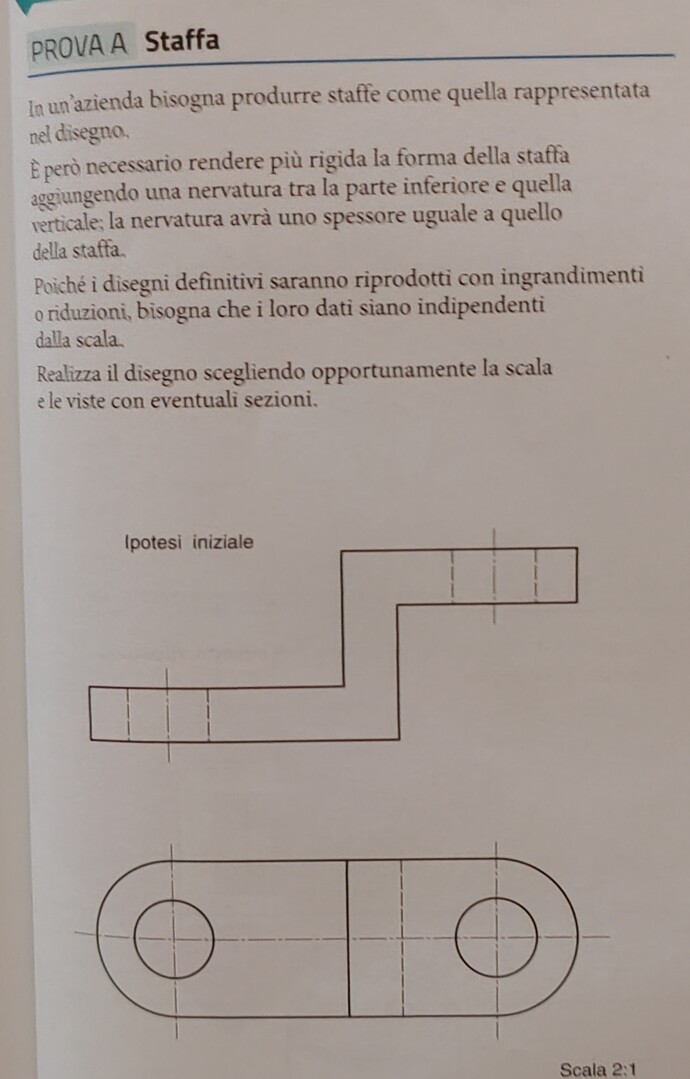

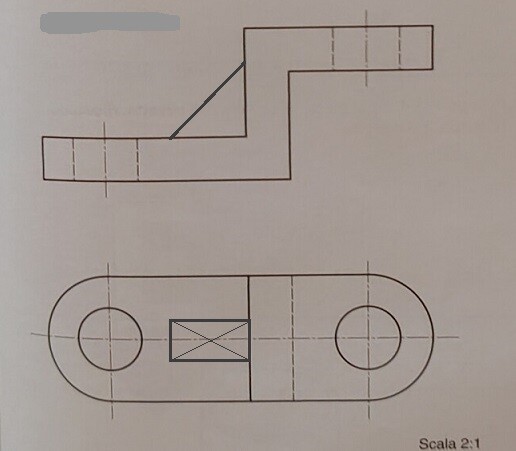

@antoninobarilla - Le viste per costruire il particolare sono sufficienti queste e la sezione non serve, è chiaro così. Saluti.

@gramor va bene grazie

@antoninobarilla - Grazie a te.

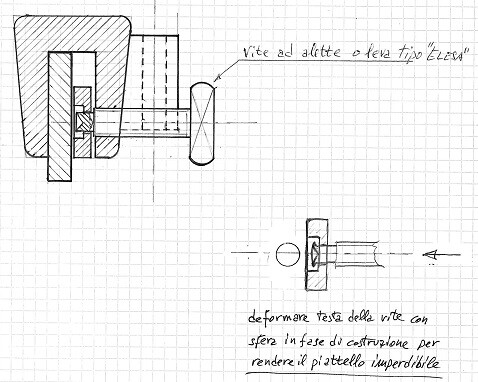

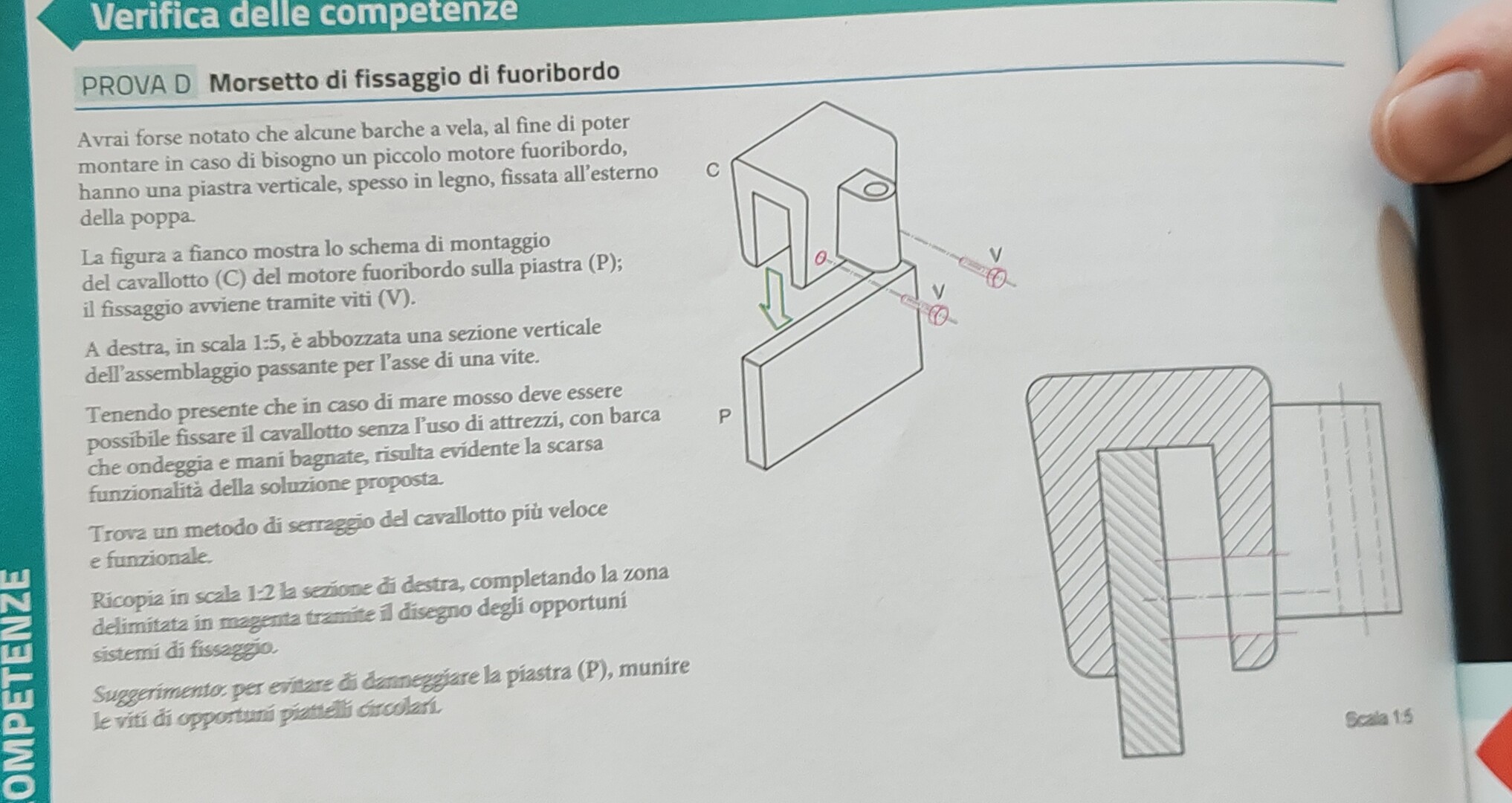

@antoninobarilla - Ipotesi di modifica come richiesto.

 N.B.: La modifica è sempre con due viti ma queste da costruire o da ricavare da commercio con testa ad alette per avvitatura a mano e da modificare all'estremità, come indicato nel disegno, con ausilio di una sfera di diametro opportuno o un cono con angolo maggiore dell'incavo delle viti, tutto ciò per rendere il piattello imperdibile; il materiale delle viti e dei piattelli deve essere per uso marino, quindi almeno acciaio inox AISI 304 o meglio AISI 316. Quanto detto è solo una delle ipotesi che permette un montaggio rapido e senza bisogno di chiavi o altri utensili. Saluti.

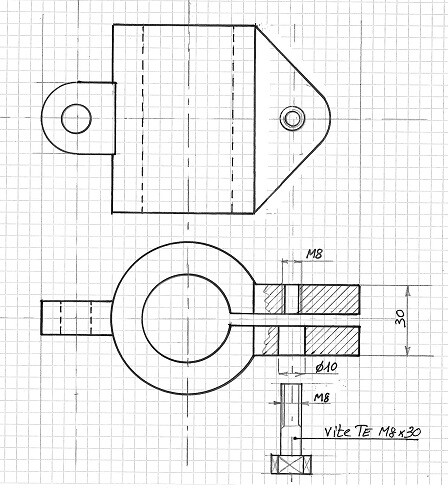

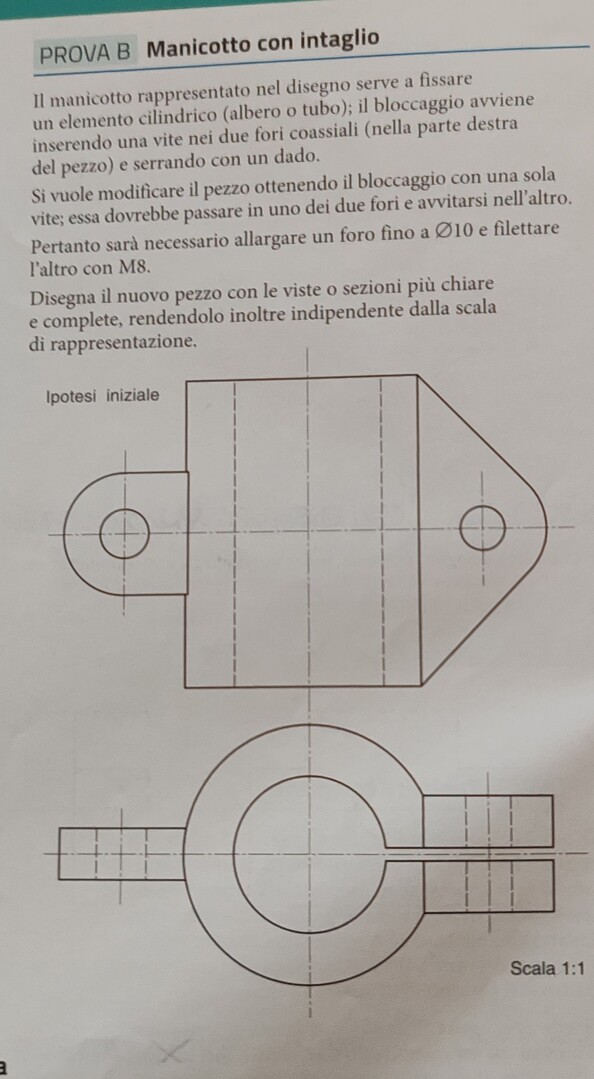

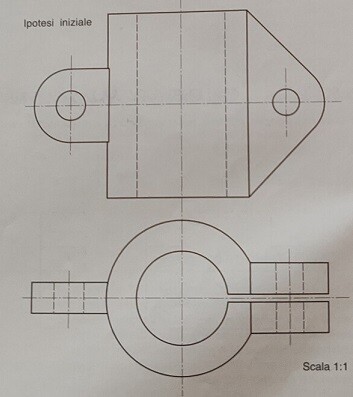

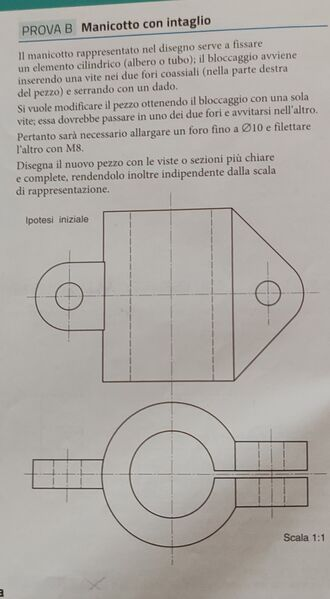

@antoninobarilla - Manicotto con intaglio con foro modificato per vite TE M8x30 (testa esagonale), con sezione parziale; L'esagono della testa della vite da M8 è di 13 mm e con la lunghezza di 30 mm si intende il gambo misurato da sotto-testa (testa esclusa); inoltre sarebbe opportuno aggiungere una rondella (o una rosetta) alla vite per evitare deformazioni del foro di 10 mm visto l'esagono di poco più grande. Saluti.
