Quali dimensioni conviene applicare per disegnare il cubo di questi tre tipi di assonometria? Sapendo che il foglio A4 viene diviso in tre parti.
========================================================
Ovviamente si considera il foglio A4 in posizione orizzontale: dividendo il foglio in tre parti uguali hai circa 10 cm di spazio orizzontale disponibile, il foglio da disegno è un po' più ampio dell'A4 ~33 cm invece di 29,7 cm, quindi considerando la riduzione della cavaliera dell'asse y con il cubo di spigolo 4 cm ce la fai tranquillamente lasciando anche spazi laterali di circa 2 cm, se vuoi puoi anche disegnare cubi con s= 5 cm in tal caso, decentrando un po' verso destra la cavaliera avrai spazi laterali di circa 1 cm. Saluti.
68250
punti
Genius I
@elisapat - N.B.: Le proporzioni delle quote sugli assi sono:
- assonometria isometrica: x : y : z = 1 : 1 : 1;
- assonometria cavaliera: x : y : z = 1 : 1/2 : 1;
- assonometria planometrica: x : y : z = 1 : 1 : 2/3*;
* la proporzione sull'asse z di 2/3 della planometrica per un cubo è una buona rappresentazione della realtà ma non sempre è applicata, questa riduzione può essere anche: 3/4 o 1 o comunque a discrezione del disegnatore a seconda di ciò che viene rappresentato. Saluti.
@gramor riusciresti a farmi una rappresentazione grafica delle tre assonometrie?
@elisapat - Va bene, a dopo.
@gramor dimensioni lato cubo alla fine?
================================================

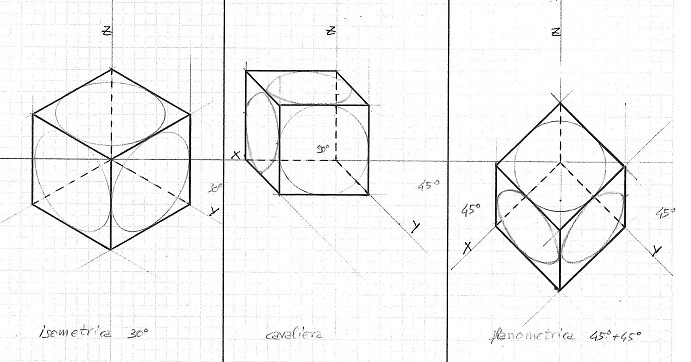

Cubo in assonometria, isometrica, cavaliera e planometrica:
68250
punti
Genius I
@elisapat - Proporzioni quote sugli assi:
- assonometria isometrica: x : y : z = 1 : 1 : 1;
- assonometria cavaliera: x : y : z = 1 : 1/2 : 1;
- assonometria planometrica: x : y : z = 1 : 1 : 2/3.

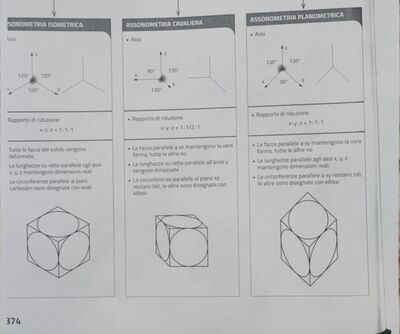

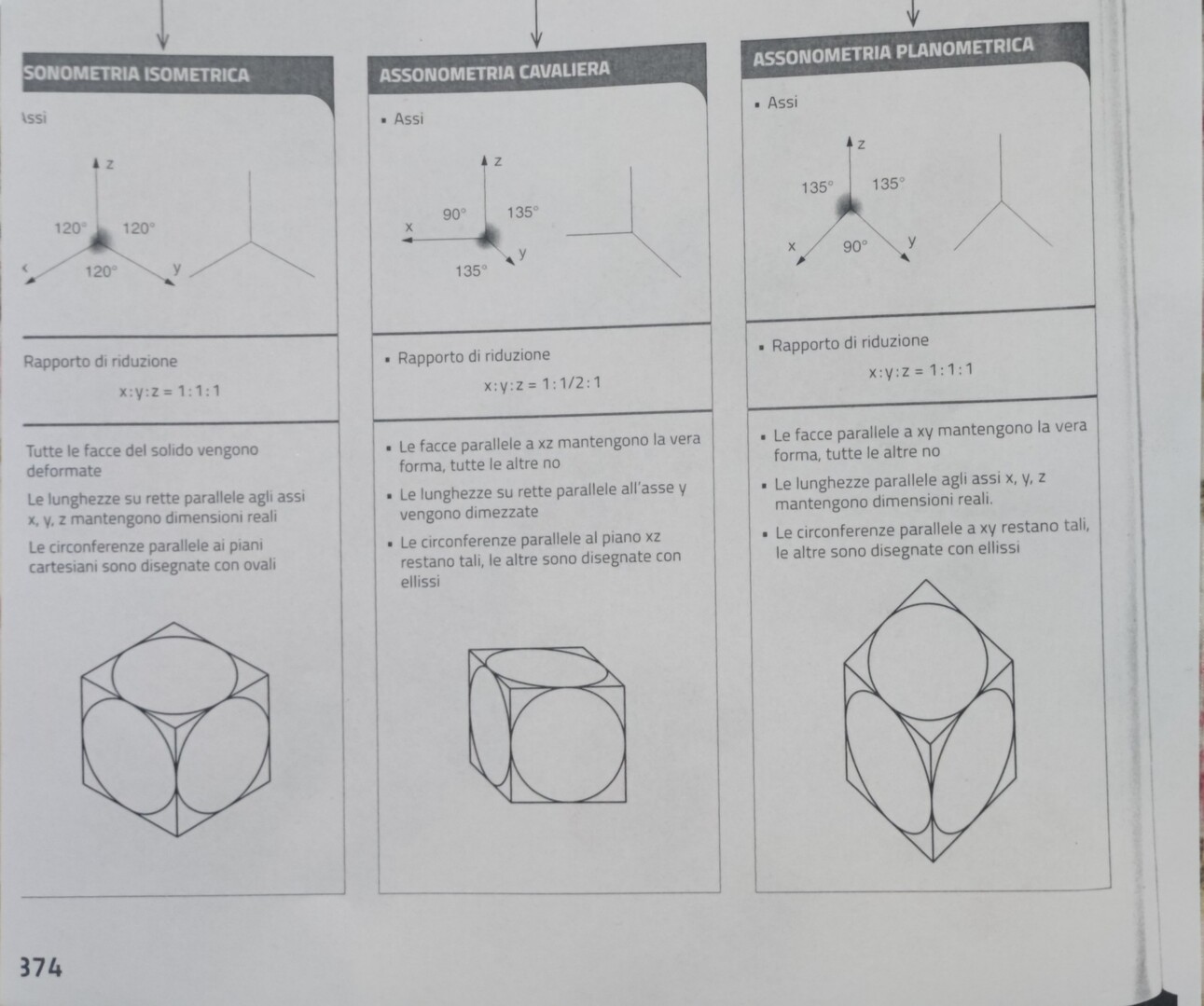

@elisapat - Mi accorgo ora dalla foto che hai mandato che l'asse z della planometrica non è ridotto mentre io l'ho ridotto a 2/3, come faccio di solito, quindi se vuoi provare da te basta che tracci i profili verticali come sugli assi x e y; inoltre le ellissi per rappresentare i cerchi ho solo l'ellissografo a 30° per l'isometrica per le altre dove hai 45° l'ho fatte a mano, ammetto che non sono venute un granché, una volta andavo meglio a mano che con le squadre quindi pensaci tu che farai meglio di sicuro. Saluti.
@elisapat - Magari non ti serve ma, se ci fai caso, la planometrica con quegli angoli e senza riduzione, come da foto del testo, non è altro che un'isometrica a 45°, per una buona planometrica sarebbe meglio utilizzare angoli di 120° fra x e z e 150° fra z e y invece di 135° e 135°, l'importante sono i 90° fra gli assi x e y. Di nuovo saluti.
