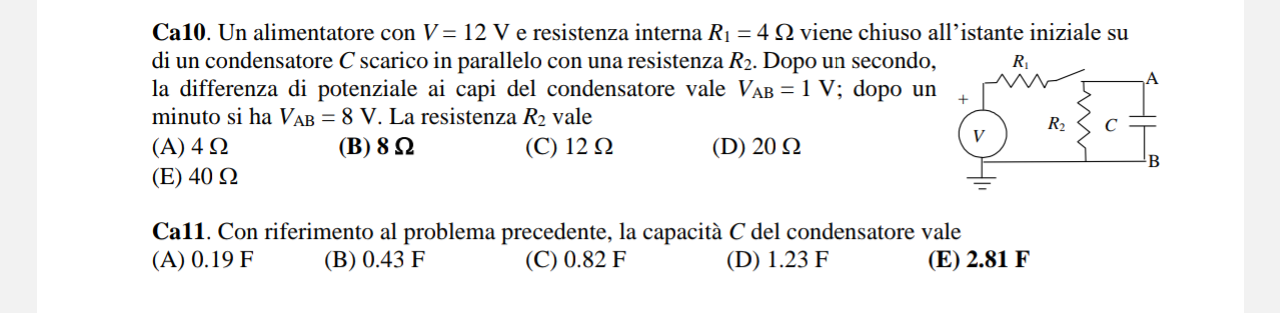

Un alimentatore con $V=12 \mathrm{~V}$ e resistenza interna $R_1=4 \Omega$ viene chiuso all'istante iniziale su di un condensatore $C$ scarico in parallelo con una resistenza $R_2$. Dopo un secondo, la differenza di potenziale ai capi del condensatore vale $V_{\mathrm{AB}}=1 \mathrm{~V}$; dopo un minuto si ha $V_{\mathrm{AB}}=8 \mathrm{~V}$. La resistenza $R_2$ vale
159
punti
Livello 1
Chiudendo l'interruttore circola corrente i attraverso le due resistenze in serie e il condensatore si carica fino a potenziale Delta V uguale a quello ai capi di R2; dopo 60 s, il condensatore è sicuramente carico e si trova a potenziale Delta V = 8 V come R2:
R2 * i = 8 V;
V = (4 + R2) * i;
12 = 4 * i + R2 * i;
12 = 4 * i + 8;
4 * i = 12 - 8;
i = 4/4 = 1 A; corrente che circola nel circuito;
R2 * 1 = 8 V;
R2 = 8 / 1 = 8 Ohm.
Ciao @carlocolombo
86911
punti
Genius II
@mg Ciao, grazie
