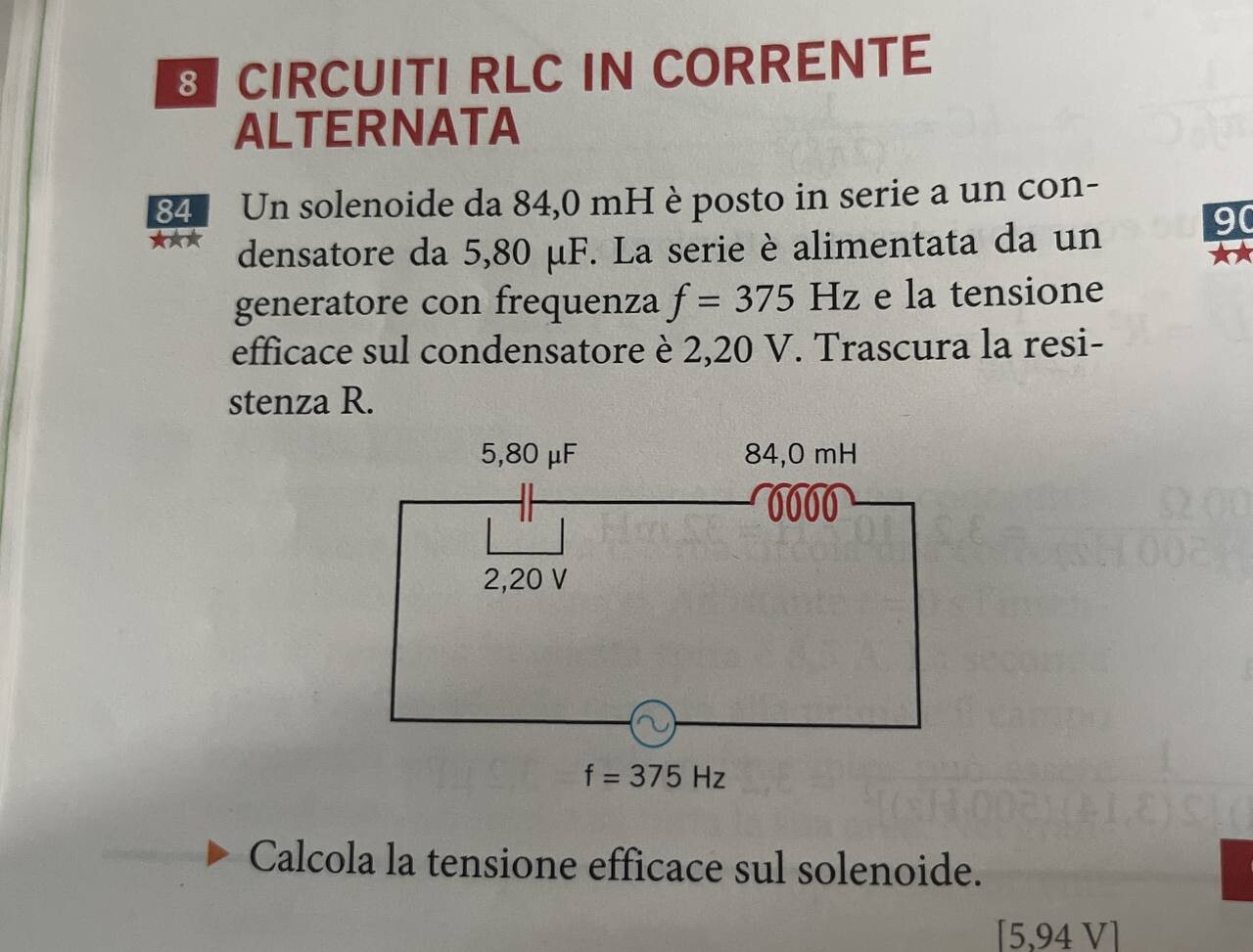

Un solenoide da $84,0 mH$ è posto in serie a un condensatore da $5,80 \mu F$. La serie è alimentata da un generatore con frequenza $f=375 Hz$ e la tensione efficace sul condensatore è $2,20 V$. Trascura la resistenza R.
Calcola la tensione efficace sul solenoide.
3
punti
Livello 0
L'impedenza complessiva é Z = ZL + Zc = j w L - 1/(j w C) = j ( w L - 1/(w C)) =
= j ( 2*pi*375 * 0.084 - 1/(2*pi*375*5.8*10^(-6)) ) =
= j (197.92 - 73.17) ohm = j 124.75 ohm
VL = 197.92 * 2.20/73.17 V = 5.95 V
perché la corrente é la stessa
58339
punti
Livello 7
@eidosm 👍
Xl = ω*L = 6,2832*375*84/1000 = 198 ohm
Xc = 10^6/(5,8*6,2832*375) = 73,2 ohm
Vl = Vc*Xl/Xc = 2,2*198/73,2 = 5,95 V
142415
punti
Genius III
Come pensi che si possano trascurare i fantasmi?
R non è né nominata né segnata nel circuito: non esiste proprio!
